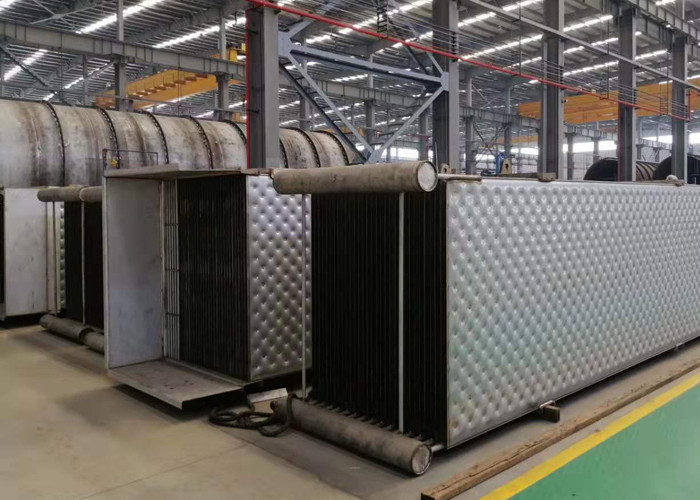

फिल्म एमवीआर बाष्पीकरण प्रणाली गिरने के लिए वेल्डेड तकिया प्लेट हीट एक्सचेंजर
एमवीआर प्रौद्योगिकी
एमवीआर तकनीक बाष्पीकरणकर्ता के द्वितीयक भाप को यांत्रिक विधि से संपीड़ित करना, उसके दबाव और तापमान को बढ़ाना, उसकी थैलीपी को बढ़ाना, और फिर उसे बाष्पीकरणकर्ता के ताप कक्ष में वापस भेजना है, जिसका उपयोग हीटिंग स्टीम के रूप में किया जाता है, ताकि फ़ीड को रखा जा सके। उबलते अवस्था में तरल, जबकि हीटिंग भाप स्वयं पानी में संघनित हो जाती है।बहु प्रभाव वाष्पीकरण प्रौद्योगिकी की तुलना में, एमवीआर प्रौद्योगिकी सभी माध्यमिक भाप को संपीड़ित और रीसायकल करती है और गुप्त गर्मी को पुनर्प्राप्त करती है, इसलिए यह बहु प्रभाव वाष्पीकरण तकनीक की तुलना में अधिक ऊर्जा-बचत है।
एमवीआर प्रौद्योगिकी के लाभ:
स्टार्ट-अप के बाद, ताजा भाप की आवश्यकता नहीं होती है, या थोड़ी मात्रा में ताजा भाप की खपत होती है, इसलिए संचालन लागत कम होती है।
सरल संरचना, एकल प्रभाव संचालन, पाइपलाइन, उपकरण, विद्युत प्रणाली को सरल बनाना।
शुरू करने में आसान, सरल ऑपरेशन, स्थिर संचालन, कम रखरखाव।
यह एक छोटी सी जगह घेरता है और इसकी कुछ उपयोगिताएँ हैं।सामान्य तौर पर, कंडेनसर और कूलिंग टॉवर की कोई आवश्यकता नहीं होती है।
गेहूँ के भूसे के गूदे के गूदे के उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन तालिका में दिखाया गया है।
पेपर पल्प काली शराब के उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन
| मद | 5 प्रभाव स्टेशन | संयुक्त वाष्पीकरण प्रक्रिया | ||
| एमवीआर पूर्व एकाग्रता | 5-प्रभाव वाष्पीकरण स्टेशन | |||
| वाष्पीकरण पानी (टी / एच) | 100 | 64.28 | 35.72 | |
| आने वाली एकाग्रता (%) | 10 | 10 | 20 | |
| बाहर एकाग्रता (%) | 45 | 20 | 45 | |
| बाष्पीकरण क्षेत्र (㎡) | 10000 | 8500 | 4000 | |
| संघनित्र क्षेत्र (㎡) | 800 | / | 300 | |
| उपभोग | भाप (टी/एच) | 25 | / | 9 |
| बिजली (किलोवाट / एच) | 500 | 1600 | 180 | |
| पानी (टी / एच) | 900 | / | 350 | |
| परिचालन लागत | आरएमबी/घंटा | 4500 | 960 | १६३३ |
| आरएमबी / टी जल वाष्पीकरण क्षमता | 45 | 25.93 | ||
| आरएमबीएक्स१००००/दिन | 10.8 | 6.2 | ||
| आरएमबीx१००००/वर्ष (३४० दिन) | 3672 | २११५ | ||
नोट: संचालन लागत अनुमान में: भाप 150 आरएमबी / टी, बिजली 0.6 आरएमबी / किलोवाट, पानी 0.5 आरएमबी / टी।
संयुक्त वाष्पीकरण प्रक्रिया उपकरण का निवेश बढ़ा: बाष्पीकरणकर्ता (2500 एम 2) 375x10000 आरएमबी;एमवीआर कंप्रेसर 400x10000 आरएमबी, कुल 775x10000 आरएमबी
संयुक्त वाष्पीकरण प्रक्रिया की वार्षिक परिचालन लागत में कमी: 3672-2115 = 1557 (10000RMB)
संयुक्त वाष्पीकरण प्रक्रिया की निवेश वृद्धि पेबैक अवधि: ७५५ १५५७ = ०.५ वर्ष
यह देखा जा सकता है कि एक उदाहरण के रूप में 100t / h के पैमाने को लेते हुए, संयुक्त वाष्पीकरण प्रक्रिया आधे साल में बढ़े हुए निवेश की वसूली कर सकती है, और भविष्य में हर साल 1557 (10000 RMB) बचा सकती है, जिसमें काफी आर्थिक लाभ होंगे।
सर्वोत्तम संभव ऊर्जा दक्षता
बहु-प्रभाव वाले बाष्पीकरणकर्ताओं की तुलना में, एमवीआर बाष्पीकरणकर्ता काफी कम ऊर्जा की खपत करते हैं।
गैर-फोमिंग डिजाइन
बाष्पीकरण के अंदर कम वाष्प वेग, कम कतरनी दर, और मुक्त प्रवाह गिरने वाली फिल्म निर्माण फोम निर्माण को कम करने में डिजाइन के फायदे हैं।यह एमवीआर बाष्पीकरणकर्ताओं में विशेष रूप से महत्वपूर्ण है, न केवल स्वच्छ घनीभूत के उत्पादन को अधिकतम करने के लिए, बल्कि कंप्रेसर या पंखे की सुरक्षा के लिए भी।
गैर प्लगिंग डिजाइन

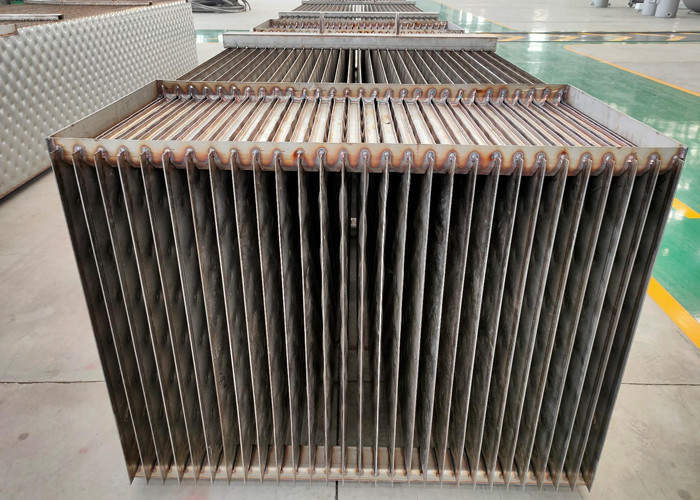

लैमेलस पर शराब का समान शराब वितरण, और लैमेला सतह के डिंपल आकार द्वारा बनाई गई शराब का निरंतर पुनर्वितरण, पूरी तरह से गीली हीटिंग सतह सुनिश्चित करता है और स्थानीय स्केलिंग या शराब की अधिक सांद्रता को खत्म करता है।लैमेला हीटिंग सतह यह सुनिश्चित करती है कि पानी में घुलनशील स्केलिंग को एक साधारण कमजोर पड़ने वाले धोने से धोया जा सकता है, जिससे सफाई के लिए समय लेने वाली और महंगी आउटेज की आवश्यकता समाप्त हो जाती है।
सबसे साफ घनीभूत
बाष्पीकरण नलिकाओं और लैमेलस में अत्यधिक कुशल घनीभूत अलगाव, साथ ही बेईमानी से घनीभूत अंशों की एकीकृत स्ट्रिपिंग, स्वच्छ और पुन: उपयोग योग्य पानी का उत्पादन करती है।
कार्य सिद्धांत ड्राइंग

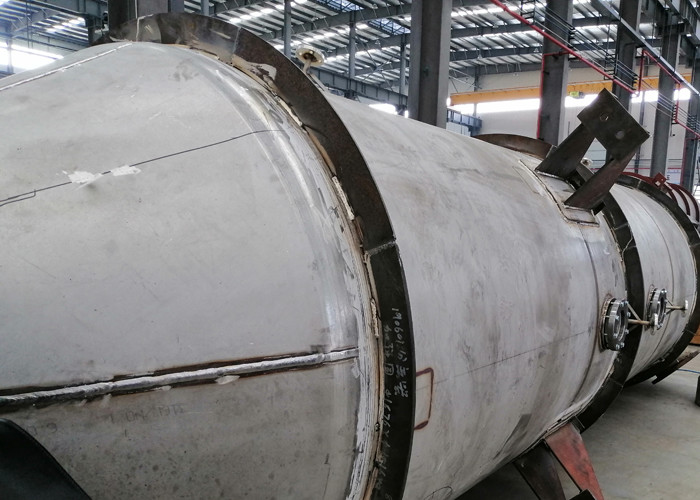

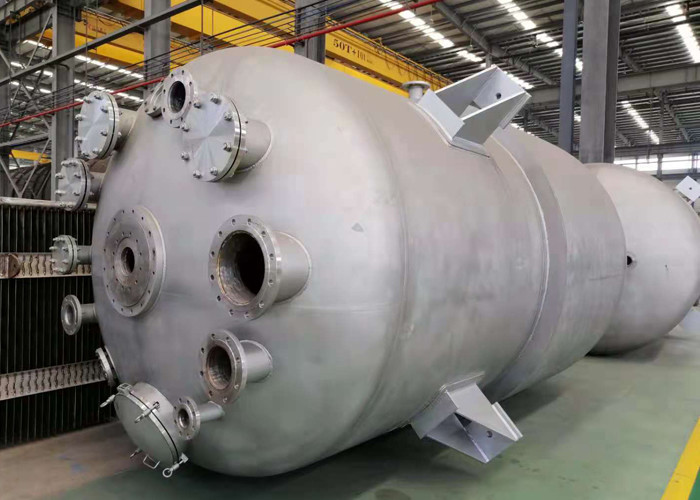

उत्पादन क्षमता
