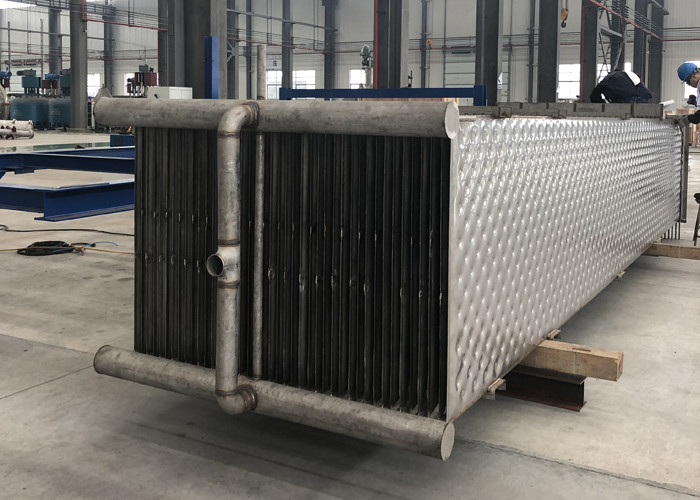

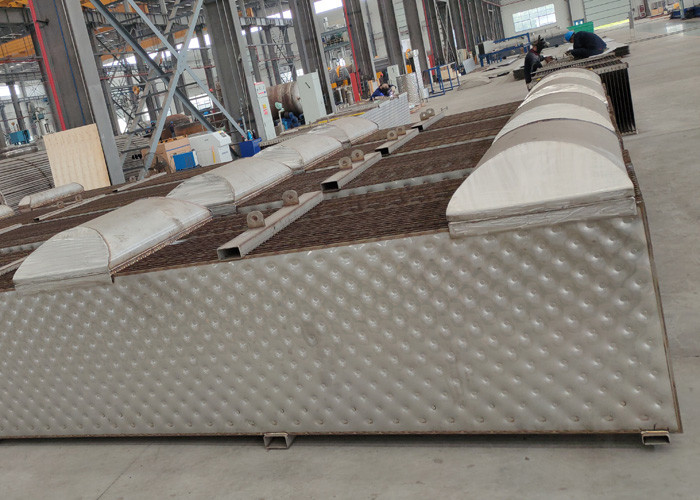

यांत्रिक वाष्प पुनः संपीड़न प्रणाली में लेजर वेल्डेड तकिया हीट एक्सचेंजर प्लेट

मैकेनिकल वाष्प पुनर्संपीड़न प्रणाली में उपयोग किए जाने वाले लेजर वेल्डेड पिलो हीट एक्सचेंजर प्लेट्स:

एमवीआर तकनीकी सिद्धांत

मैकेनिकल वाष्प पुनर्संपीड़न (एमवीआर) एक सिद्ध ऊर्जा-बचत बाष्पीकरणीय एकाग्रता तकनीक है, जो वाष्पीकरण ऊर्जा के उपयोग को 90% या उससे अधिक तक कम कर देती है।

एमवीआर एक शुद्ध तरल आसवन और एक केंद्रित उत्पाद/अपशिष्ट बनाने के लिए घनीभूत से प्राप्त ऊर्जा का उपयोग करता है।

बॉयल के नियम से यह ज्ञात होता है कि PV/T (दबाव * आयतन/तापमान) स्थिर है (PV/T=K)।वाष्प के संपीड़न के दौरान, दबाव और तापमान में वृद्धि होती है।इससे ऊष्मा ऊर्जा का पुन: उपयोग किया जा सकता है।

संपीड़न में सामान्य रूप से खोई गई ऊर्जा को पुनः प्राप्त किया जाता है, जिससे अत्यधिक कुशल वाष्पीकरण प्रक्रिया होती है।

चूंकि यह संपीड़न एक साधारण यांत्रिक कंप्रेसर द्वारा महसूस किया जाता है, इस प्रक्रिया को एमवीआर कहा जाता है।

यांत्रिक वाष्प पुनर्संपीड़न (MVR) बाष्पीकरणकर्ता

यांत्रिक वाष्प पुनर्संपीड़न पारंपरिक प्रणालियों की तुलना में वाष्पीकरण प्रक्रिया में उपयोग की जाने वाली ऊर्जा को 90% तक कम कर देता है।

यह वाष्प में निहित ऊष्मा ऊर्जा का पुन: उपयोग करके काम करता है। यह ऊर्जा अन्यथा बर्बाद हो जाएगी। एक विशिष्ट गिरने वाली फिल्म वाष्पीकरण संयंत्र में फ़ीड तरल एक ऊर्ध्वाधर कक्ष के शीर्ष में प्रवेश करता है जिसे कैलेंड्रिया कहा जाता है। तरल बड़ी संख्या में ऊर्ध्वाधर में फैला हुआ है ट्यूब जैसे-जैसे नीचे की ओर बहती है, ट्यूब के अंदर एक फिल्म बनाने की प्रवृत्ति होती है। कैलेंड्रिया के ऊपर और नीचे के हिस्सों के बीच एक सीलबंद होता है जहां ट्यूब उच्च तापमान वाष्प के जैकेट से गुजरती हैं। यह खंड एक के रूप में कार्य करता है हीटिंग एक्सचेंजर।चूंकि गर्म वाष्प ट्यूबों के बाहर संघनित होता है, यह गुप्त गर्मी छोड़ता है जो ट्यूबों में फ़ीड तरल का तापमान बढ़ाता है। जब तक फ़ीड तरल ट्यूब के नीचे छोड़ देता है, तब तक अधिकांश पानी वाष्पित हो चुका होता है एक केंद्रित चिपचिपा तरल। जो पानी वाष्पित हो गया है वह ट्यूब को वाष्प के रूप में छोड़ देता है। कैलेंड्रिया के निचले भाग में, कुछ केंद्रित तरल इकट्ठा होते हैं और निकाले जा सकते हैं, गर्म मिश्रण एक कूलर कक्ष में जाता है जिसे विभाजक कहा जाता है जहां अधिक सांद्र तरल नीचे की ओर गिरता है और वाष्प ऊपर की ओर बढ़ जाता है। इस वाष्प में अब अधिकांश ऊर्जा होती है जिसे शुरू में सिस्टम में खिलाया गया था।

टर्बो फैन सेपरेटर से वाष्प को चूसता है और इसे फिर से संपीड़ित करता है, दबाव बढ़ाता है और तापमान को उस बिंदु तक बढ़ाता है जहां वाष्प को एक बार फिर गर्मी के स्रोत के रूप में इस्तेमाल किया जा सकता है। इकाई बेहद मजबूत है, गैस तंग टर्बो प्रशंसक एमवीसी वाष्पीकरण प्रक्रिया के दबाव, तापमान और मात्रा के लिए आदर्श रूप से अनुकूल है। इसके दिल में एक जेट एयरलाइनर की गति से 1000 किमी / घंटा से अधिक की टिप वेग के साथ एक अल्ट्रा हाई स्पीड इंपेलर है। रोटर में शायद उच्चतम टिप है कभी भी निर्मित किसी भी वेल्डेड प्ररित करनेवाला का वेग। फिर से गर्म वाष्प को कैलेंड्रिया में वापस खिलाया जा सकता है ताकि अधिक फ़ीड तरल को वाष्पित करने के लिए आवश्यक गर्मी ऊर्जा प्रदान की जा सके क्योंकि यह ट्यूबों से गुजरता है। यांत्रिक वाष्प संपीड़न प्रक्रिया एक उच्च ऊर्जा कुशल है और वाष्प में निहित गुप्त गर्मी को बनाए रखने और पुन: उपयोग करने का लागत प्रभावी तरीका। ऊर्जा जो अन्यथा बर्बाद हो जाती है। एक बार प्रक्रिया शुरू हो जाने और वें तापमान को लाने के बाद केवल ऊर्जा इनपुट की आवश्यकता होती हैटर्बो पंखे को चलाने के लिए icity।

जैसे-जैसे ऊर्जा की लागत बढ़ती है, यांत्रिक वाष्प पुनर्संपीड़न (एमवीआर) बाष्पीकरणकर्ताओं का उपयोग भी बढ़ गया है।एमवीआर प्रौद्योगिकी का उपयोग करके संभव ऊर्जा बचत महत्वपूर्ण है।मिल में ताजे पानी की खपत को कम करने के लिए स्वच्छ घनीभूत उत्पादन करते समय एमवीआर बाष्पीकरण बहुत कम विशिष्ट ऊर्जा खपत के साथ संचालित करने के लिए डिज़ाइन किया गया है।
