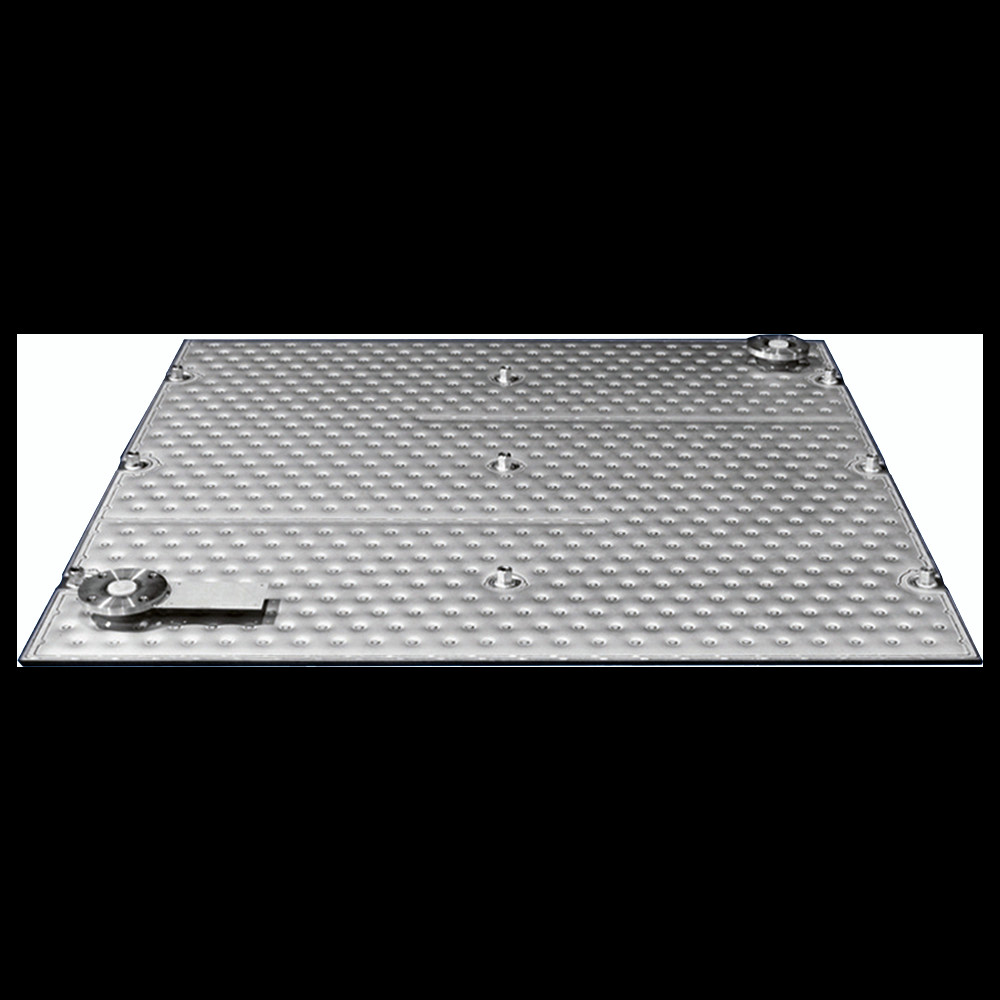

तकिया प्लेट हीट एक्सचेंजर एक प्रकार का पूरी तरह से वेल्डेड हीट एक्सचेंजर है जिसमें एक inflation प्रक्रिया होती है जो एक लहरदार, " तकिया के आकार" की सतह बनाती है।तकिया प्लेटें पुराने यंत्रों की तुलना में अपेक्षाकृत नया आविष्कार हैं जैसे कि खोल और ट्यूब और प्लेट और फ्रेम हीट एक्सचेंजरइनका उपयोग जियोमेट्रिक लचीलेपन के कारण बर्तनों को ठंडा करने या गर्म करने के लिए जैकेट के रूप में और साथ ही "प्लेट प्रकार" हीट एक्सचेंजर के रूप में किया जा सकता है।प्रक्रिया उद्योग वर्तमान में तकिया प्लेट उपकरण और उपयोग पर अधिक ध्यान दे रहा है.
निर्माण

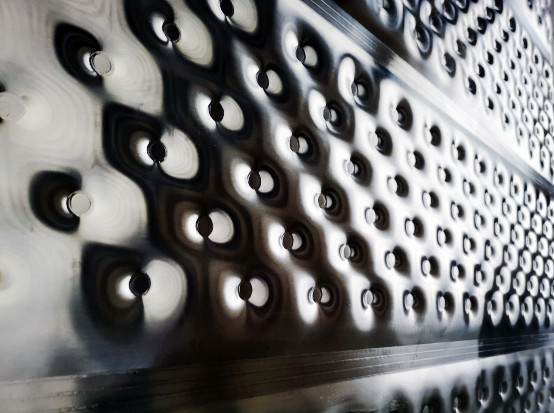

तकिया प्लेटों को एक inflation प्रक्रिया द्वारा निर्मित किया जाता है, जहां दो पतली धातु शीटों को पूरी सतह पर एक दूसरे के साथ स्पॉट वेल्डेड किया जाता हैलेजरयाप्रतिरोध वेल्डिंगअंत में, प्लेटों के किनारों को जोड़ने वाले बंदरगाहों को छोड़कर सीम वेल्डिंग द्वारा सील किया जाता है।पतली धातु की चादरों के बीच की खाई एक हाइड्रोलिक द्रव द्वारा दबाव में है जिससे प्लेटों का प्लास्टिक बनता है, जो अंततः उनकी विशिष्ट लहरदार सतह की ओर जाता है।
सिद्धांत रूप में, तकिए की प्लेटों के दो अलग-अलग प्रकार हैंः एकल-इम्बोस्ड और डबल-इम्बोस्ड। पूर्व आमतौर पर दोहरी दीवारों का गठन करते हैंजैकेट वाले पोत, जबकि बाद में एक ढेर (बैंक) में इकट्ठा किया जाता है ताकि तकिया प्लेट हीट एक्सचेंजर का निर्माण किया जा सके।सिंगल-इम्बोस्ड तकिया प्लेट तब बनती है जब बेस प्लेट ऊपरी प्लेट से काफी मोटी होती हैपतली ऊपरी प्लेट विकृत होती है, जबकि आधार प्लेट समतल रहती है।
इसके अतिरिक्त, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueतकिया प्लेट हीट एक्सचेंजर्स में, हाल ही में पड़ोसी तकिया प्लेटों के बीच के चैनलों में बैफल्स के माध्यम से प्रवाह मार्गदर्शन प्राप्त करने की एक तकनीक प्रस्तुत की गई है।
तकिया प्लेटों को उनके डिजाइन के परिणामस्वरूप हेर्मेटिक सील किया जाता है, जो उन्हें उत्पादन के दौरान उच्च स्तर की संरचनात्मक स्थिरता, स्वचालन और अनुकूलन क्षमता भी देता है।100 एमपीए से अधिक के दबाव और 800 डिग्री सेल्सियस तक के तापमान पर, तकिया प्लेटों का उपयोग किया जा सकता है।
तकनीकी मापदंड
| उत्पाद का नाम | तकिया प्लेट हीट एक्सचेंजर |
| सामग्री | स्टेनलेस स्टील |
| रंग | निकेल सफेद |
| मानक | DIN GB ISO JIS BA ANSI ASMI |
| ग्रेड | SUS201,SUS304,SUS316,DSS2205 |
| दोहरे तकिए के लिए उभरा हुआ प्लेट सामग्री अनुपात | तकिया प्लेट 0.8mm+0.8mm तकिया प्लेट 1.0mm+1.0mm |
| एकल तकिया के लिए उभरा हुआ प्लेट सामग्री अनुपात का अवलोकन | तकिया प्लेट 0.8 मिमी + 2.0 मिमी बेस प्लेट तकिया प्लेट 1.0 मिमी + 2.5 मिमी बेस प्लेट तकिया प्लेट 1.2 मिमी + 4.0 से 15 मिमी बेस प्लेट तकिया प्लेट 1.5 मिमी + 4.0 से 15 मिमी बेस प्लेट तकिया प्लेट 2.0 मिमी + 5.0 से 15 मिमी बेस प्लेट |
आवेदन
तकिया प्लेटों का उपयोग उनके अनुकूल गुणों जैसे उच्च ज्यामितीय लचीलापन और लगभग हर प्रक्रिया में अच्छी अनुकूलन क्षमता के कारण बहुत व्यापक है।उनका कार्यान्वयन उनके अंतर्निहित निर्माण पर निर्भर करता है, अर्थात तकिया प्लेट बैंक या तकिया प्लेट जैकेट टैंक. अपेक्षाकृत सपाट बाहरी सतह साफ करने में आसान है और उच्च फोल्डिंग या स्वच्छता अनुप्रयोगों के लिए उपयुक्त है,लेकिन आंतरिक सतह प्रत्येक स्पॉट वेल्ड के चारों ओर ठीक सीम है और साफ करने के लिए आसान नहीं है, इसलिए आंतरिक सतह केवल पानी, भाप या शीतलक जैसे गैर-संदूषण तरल पदार्थों के लिए उपयुक्त है।
1तकिया प्लेट बैंक (गर्मी एक्सचेंजर)
तकिया प्लेट बैंकों को आमतौर पर तरल-तरल, गैस-तरल, उच्च चिपचिपाहट या गंदे मीडिया, कम दबाव हानि आवश्यकताओं, संघनक (जैसे शीर्ष संघनक) से संबंधित अनुप्रयोगों में उपयोग किया जाता है,गिरने वाली फिल्म वाष्पीकरण (ई.उदाहरण के लिए कागज और पल्स इंडस्ट्री), रिबॉयलर, पानी ठंडा करना, ठोस पदार्थों का सूखना, फ्लेक बर्फ का उत्पादन (खाद्य उद्योग) और अधिक। इन्हें आम तौर पर विसर्जन शीतलक (उदाहरण के लिए इलेक्ट्रोप्लेटिंग) के रूप में भी उपयोग किया जाता है।जहां बैंकों को सीधे टैंक में डुबोया जाता हैबैंकों का निर्माण ऐसे किया जा सकता है जिससे व्यक्तिगत प्लेटों को ढेर से अलग किया जा सके, जिससे सफाई या रखरखाव में आसानी हो सके।
2. तकिया प्लेट जैकेट टैंक
तकिए की प्लेटों का सबसे व्यापक उपयोग उनके लचीलेपन, गर्मी हस्तांतरण के लिए पूर्ण सतह क्षेत्र को कवर करने, कम तरल पदार्थ पकड़ने,अनुकूल विनिर्माण लागत और समय, और आसानी से सफाई, विशेष रूप से बाँझ अनुप्रयोगों में। टैंकों को इसकी सतह पर कई जैकेट से लैस किया जा सकता है, जिसमें टैंक तल भी शामिल है, उदाहरण के लिए शंकु या डिश,और टैंक के अंदर अतिरिक्त बेलनाकार खोल शामिल कर सकते हैंतकिया प्लेट जैकेट टैंक के कार्यान्वयन के विशिष्ट क्षेत्र खाद्य और पेय उद्योग और रासायनिक और दवा उद्योग में हैं। इन जैकेट को "डिंपल जैकेट" के रूप में भी जाना जाता है।
FAQ
1क्या आपके पास OEM सेवा है? क्या आप भागों की आपूर्ति करते हैं?हाँ, हम करते हैं, जब तक आप हमें अपने चित्र और विस्तृत आवश्यकताओं प्रदान करते हैं।
2. हम आसानी से कैसे पता लगा सकते हैं किमोस्ट फिट अपकेंद्रित्र?हमारे पास अनुभवी इंजीनियर टीम है जो आपको मॉडल चयन करने में मदद करेगी, जब तक आप हमें विस्तृत प्रसंस्करण सामग्री विशेषताएं प्रदान करते हैं।
3क्या आप इंस्टॉलेशन और कमीशनिंग के लिए तकनीशियन भेजेंगे?हाँ, हम कर सकते हैं, हम बहुत सेवा करते हैं, कृपया हमारे बिक्री के बाद भाग देखें।
4अपने प्रतिस्पर्धियों की तुलना में आपका क्या लाभ है?गुणवत्ता और अनुभव. हम चीन में शीर्ष केन्द्रापसारक आपूर्तिकर्ता हैं, हमारे डिजाइन और संरचनाएं विश्व नेता अल्फा लावल, वेस्टफेलियर, फ्लोटवेग आदि के समान हैं।
5आप गुणवत्ता की रक्षा कैसे करते हैं?मेरा कारखाना एक राज्य के स्वामित्व वाला उद्यम है जिसमें 100 से अधिक वर्षों का अनुभव है, सख्त संचालन नीति का पालन किया जाता है, उन्नत प्रसंस्करण मशीनें सभी घटकों की सटीकता की गारंटी देती हैं,संचालन लाइसेंस वाले श्रमिक, भागों को मल्टीप्रोसेसिंग मिलता है, ट्रांसमिशन और इलेक्ट्रिकल भाग अंतरराष्ट्रीय प्रसिद्ध ब्रांड के होते हैं। पूरे उत्पादन चरण में परीक्षण और निरीक्षण की श्रृंखला की जाती है।
6क्या हम आपके अंतिम उपयोगकर्ता का दौरा कर सकते हैं या उनसे संपर्क कर सकते हैं?हां, उपयोगकर्ता घरेलू और विदेशी हैं, हम आपको नाम सूची प्रदान कर सकते हैं। आप वहां जा सकते हैं या अधिक जानकारी प्राप्त करने के लिए संपर्क कर सकते हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
