काली शराब वाष्पीकरण: डिजाइन और संचालन
मांग
काली शराब की अंतर्निहित जटिल संरचना बाष्पीकरणकर्ताओं के लिए कई अन्योन्याश्रित डिजाइन आवश्यकताओं में तब्दील हो जाती है:
वाष्पीकरण संयंत्र को काली शराब के वाष्पीकरण के लिए कुशलतापूर्वक गर्मी को स्थानांतरित करना चाहिए।
गर्मी हस्तांतरण सतहों पर पैमाने के गठन से बचते हुए इसे ऐसा करना चाहिए।
वाष्पीकरण संयंत्र को लुगदी मिल और पुनर्संरचना क्षेत्र की जरूरतों को पूरा करने के लिए पर्याप्त रूप से स्वच्छ घनीभूत अंशों का उत्पादन करना चाहिए, इस प्रकार मिल के ताजे पानी का सेवन बहुत कम हो जाता है।
वाष्पशील घटकों और एनसीजी को हटा दिया जाना चाहिए और भस्मीकरण के माध्यम से सुरक्षित निपटान के लिए वातानुकूलित किया जाना चाहिए।
संकेंद्रक
उच्च सांद्रता में काली शराब के प्रसंस्करण से जुड़े दो मुद्दों को संबोधित करने के लिए विशेष रूप से इंजीनियर बाष्पीकरण डिजाइन का एक विशेष डिजाइन:
1. शराब से सुपरसैचुरेटेड घटकों की वर्षा
कुछ बिंदु पर, आमतौर पर लगभग 50-55% TS, पानी में घुलनशील सल्फेट और कार्बोनेट सोडियम लवण अपनी घुलनशीलता सीमा से अधिक हो जाते हैं और काली शराब के वाष्पित होने से उपजी होने लगते हैं।डबल सॉल्ट बर्काइट सबसे पहले सांद्रण प्रक्रिया में अवक्षेपित होता है, जबकि डाइकार्बोनेट, एक और सोडियम डबल सॉल्ट, बाद में अपनी विलेयता सीमा तक पहुंचता है, लगभग 60% TS। इस वर्षा प्रक्रिया का नियंत्रण एक क्रिस्टलीकरण समस्या है, और उच्च सांद्रता प्राप्त करने के लिए वाष्पीकरण की आवश्यकता होती है। उपकरण को क्रिस्टलाइज़र के रूप में डिज़ाइन किया जाना चाहिए ताकि ये लवण शराब के थोक में बन सकें, न कि गर्मी हस्तांतरण सतहों पर पैमाने के रूप में।
2. उच्च शराब चिपचिपाहट
जैसे-जैसे इसकी सांद्रता बढ़ती है, ब्लैक लिकर रियोलॉजिकल व्यवहार न्यूटनियन तरल से छद्म प्लास्टिक द्रव में अत्यधिक चिपचिपा हो जाता है।इस तरह की उच्च चिपचिपाहट सांद्रकों (कम रेनॉल्ड्स संख्या इसलिए कम अशांति) में खराब गर्मी हस्तांतरण में तब्दील हो जाती है, लेकिन शराब के थोक के भीतर क्रिस्टल के विकास में एक बाधा का भी प्रतिनिधित्व करती है।इसके अलावा, केंद्रित शराब का भंडारण, विशेष रूप से 75% टीएस से अधिक होने पर, बॉयलर में शराब को पंप करने की क्षमता के साथ-साथ उचित छिड़काव पैटर्न को बनाए रखने के लिए एक दबाव वाले टैंक में होना पड़ सकता है।इन चिपचिपाहट के मुद्दों को संबोधित करने के लिए, काले शराब सांद्रता आमतौर पर काफी ऊंचे तापमान पर संचालित होते हैं और अलग-अलग परिचालन स्थितियों के तहत शराब के तापमान का उचित नियंत्रण डिजाइन का एक महत्वपूर्ण पैरामीटर बन जाता है क्योंकि शराब के तापमान में केवल 20 डिग्री फ़ारेनहाइट वृद्धि चिपचिपापन में अनुवाद कर सकती है कमी कुछ मामलों में 50% का।
ऊंचे तापमान पर संचालन शराब में मौजूद कैल्शियम-कार्बनिक परिसरों के टूटने को बढ़ाता है और इसके परिणामस्वरूप, गर्मी हस्तांतरण सतहों पर कैल्शियम कार्बोनेट के वर्षा का जोखिम काफी बढ़ जाता है।अन्य पानी अघुलनशील यौगिकों, जैसे सिलिका और ऑक्सालेट लवण, यदि शराब में मौजूद हैं, तो इन उच्च तापमानों पर भी हो सकते हैं, जिससे सांद्रक इकाइयों के स्केलिंग का खतरा बढ़ जाता है।
सांद्रक से पहले शराब का ताप उपचार, शराब की चिपचिपाहट के लिए जिम्मेदार लंबे लिग्निन और अन्य कार्बनिक यौगिकों के थर्मल-क्रैकिंग द्वारा शराब की चिपचिपाहट को स्थायी रूप से कम कर सकता है।इस तरह का उपचार आम तौर पर उच्च दबाव और तापमान (350 डिग्री फारेनहाइट से ऊपर) पर संचालित निरंतर रिएक्टर में होता है।अधिकतम चिपचिपाहट में कमी प्राप्त करने के लिए रिएक्टर में 30 मिनट से अधिक का निवास समय प्रदान किया जाना चाहिए।
दो प्रकार के काले शराब सांद्रक आज उपयोग में हैं और उन्हें मोटे तौर पर फॉलिंग फिल्म (एफएफ) और जबरन परिसंचरण (एफसी) डिजाइन के रूप में वर्गीकृत किया जा सकता है।
यांत्रिक वाष्प पुनर्संपीड़न MVR बाष्पीकरण की खपत पारंपरिक वाष्पीकरण उपकरण की तुलना में 1T पानी को वाष्पित करके गणना की जाती है
| नाम | भाप | विद्युत शक्ति | कुल लागत (आरएमबी) | ||
| वाष्पीकरण क्षमता (किलो / घंटा) | खपत (टी) | लागत (आरएमबी) | खपत (किलोवाट) | लागत (आरएमबी) | |
| एकल प्रभाव बाष्पीकरण | १.१ | २२० | 3 | २.१ | 222.1 |
| दोहरा प्रभाव बाष्पीकरण | 0.55 | 110 | 3 | २.१ | 112.1 |
| तीन प्रभाव बाष्पीकरण | 0.4 | 88 | 3 | २.१ | 90.1 |
| एमवीआर बाष्पीकरण | 0.02 | 4.4 | 30 | 21 | २५.४ |
फॉलिंग फिल्म कॉन्सेंट्रेटर

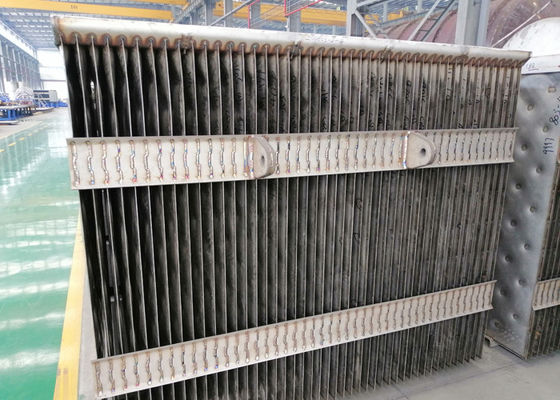

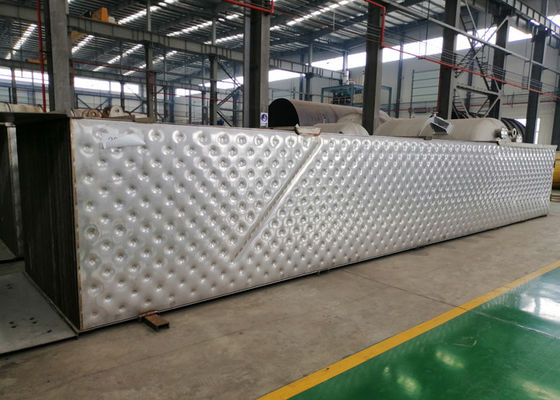

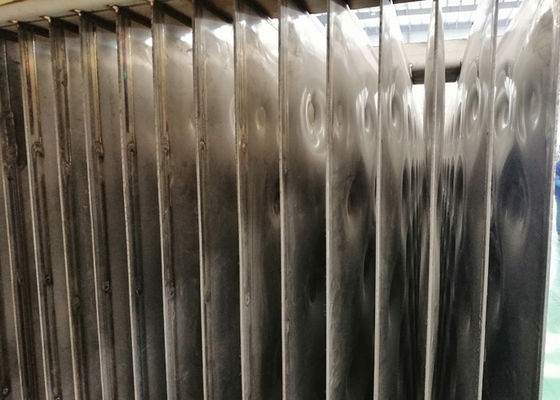

फॉलिंग फिल्म कंसंट्रेटर्स वास्तव में ऊपर चर्चा की गई एफएफ बाष्पीकरण डिजाइन की उच्च ठोस सेवा के लिए एक अनुकूलन है।स्वभाव से, एफएफ सांद्रता, जहां हीटिंग तत्व के भीतर एक शराब फिल्म से वाष्पीकरण होता है, जिसके परिणामस्वरूप शराब के भीतर उच्च सुपरसेटेशन स्तर विकसित होते हैं।यह सौम्य क्रिस्टल वृद्धि के बजाय अत्यधिक क्रिस्टल न्यूक्लिएशन के कारण अनियंत्रित पैमाने का निर्माण कर सकता है।
जबरन परिसंचरण संकेंद्रक
जबरन परिसंचरण संकेंद्रण 1950 के आसपास से हैं और काली शराब सेवा में अच्छी तरह से सिद्ध हैं।डिजाइन में एक हीट एक्सचेंजर और एक वाष्प/शराब फ्लैश चैम्बर होता है जो एक रीसर्क्युलेशन लूप के माध्यम से एक दूसरे से जुड़ा होता है।
