ऊर्जा की बचत के लिए अनुकूलित उभरा हुआ तकिया शीट हीट एक्सचेंजर यांत्रिक वाष्प पुनर्संपीड़न एमवीआर बाष्पीकरण

औद्योगिक यांत्रिक वाष्प पुनर्संपीड़न MVR

एक ऊष्मा पम्प अतिरिक्त ऊर्जा का उपयोग करके कम तापमान स्रोत से उच्च तापमान की मांग में ऊष्मा को स्थानांतरित करने के लिए ऊर्जा का उपयोग करता है।औद्योगिक ताप पंपों के लिए, ऊष्मा स्रोत प्रक्रिया अपशिष्ट ऊष्मा है।

मैकेनिकल वाष्प पुनर्संपीड़न (एमवीआर) एक खुली गर्मी पंप प्रणाली है जिसमें वाष्प का दबाव और तापमान, इसी संतृप्ति तापमान के साथ, संपीड़न के माध्यम से बढ़ाया जाता है।भाप पुनर्संपीड़न एमवीआर का एक विशिष्ट रूपांतर है।औद्योगिक संचालन से कम दबाव वाली भाप का निकास, जैसे बाष्पीकरणकर्ता या कुकर, आमतौर पर वातावरण में निकल जाते हैं या कूलिंग टॉवर में संघनित हो जाते हैं, जबकि उसी साइट पर अन्य संयंत्र संचालन के लिए मध्यवर्ती-दबाव भाप की आवश्यकता हो सकती है।इन जरूरतों को पूरा करने के लिए थ्रॉटलिंग वाल्व में उच्च दबाव वाली भाप का विस्तार करने के बजाय, कम दबाव वाले अपशिष्ट भाप को यांत्रिक रूप से उच्च दबाव में संपीड़ित किया जा सकता है ताकि इसका पुन: उपयोग किया जा सके।भाप पुनर्संपीड़न एक यांत्रिक कंप्रेसर पर निर्भर करता है जो भाप में गुप्त गर्मी के तापमान को बढ़ाने के लिए इसे प्रक्रिया कर्तव्यों के लिए प्रयोग करने योग्य बनाता है।लाभ इस तथ्य में निहित है कि पुनर्नवीनीकरण भाप में मौजूद गुप्त गर्मी की मात्रा की तुलना में आवश्यक संपीड़न ऊर्जा बहुत कम है।

प्रदर्शन के गुणांक (सीओपी) में भाप पुनर्संपीड़न का ऊर्जावान प्रदर्शन व्यक्त किया जाता है।सीओपी शुद्ध पुनर्प्राप्त गर्मी और कंप्रेसर द्वारा उपयोग की जाने वाली ऊर्जा का अनुपात देता है।इस मामले में, शुद्ध गर्मी पानी इंजेक्शन द्वारा अतिरिक्त भाप उपज सहित भाप उत्पादन है।विशिष्ट किफायती और ऊर्जा-कुशल अनुप्रयोगों में न्यूनतम सीओपी 3.5 है।MVR के कुछ अनुप्रयोगों में COP 10 या उससे भी अधिक होता है।

एक उच्च सीओपी के लिए प्रमुख तत्व निम्नलिखित हैं:

निरपेक्ष भाप दबाव का कम अनुपात।अधिकतम अनुपात के लिए एक दिशानिर्देश 6 है, लेकिन दैनिक व्यवहार में अनुपात लगभग 3 है।

एक न्यूनतम क्षमता।एक दिशानिर्देश प्रति घंटे कम से कम एक टन भाप है। संपीड़न के बाद पानी का इंजेक्शन।

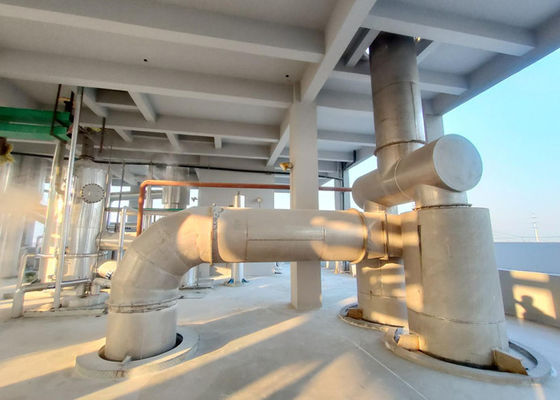

एमवीआर बाष्पीकरणकर्ता ऊर्जा की खपत को कम करते हैं

एमवीआर बाष्पीकरण (कभी-कभी वाष्प संपीड़न बाष्पीकरण के रूप में जाना जाता है) उच्च घनीभूत गुणवत्ता प्रदान करते हुए न्यूनतम ऊर्जा खपत और अधिकतम संयंत्र उपलब्धता के साथ मिल शराब या अपशिष्ट से पानी निकालता है।

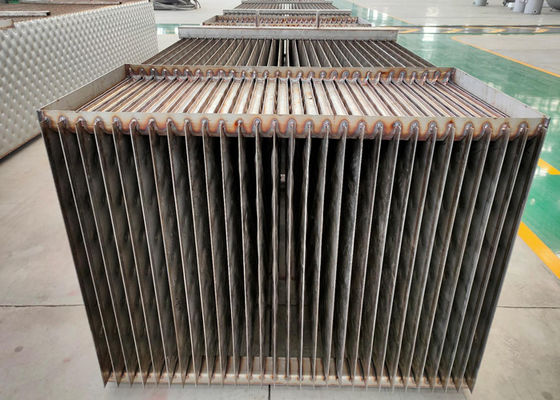

बाष्पीकरणकर्ताओं में लैमेला हीटिंग सतहें होती हैं।स्वाभाविक रूप से गैर-फोमिंग, ये बाष्पीकरण एक इकाई में 10 से 200 टी / एच की क्षमता के साथ एमवीआर वाष्पीकरण के कम शुष्क ठोस अनुप्रयोगों के लिए आदर्श रूप से अनुकूल हैं।

एमवीआर बाष्पीकरणकर्ता "हीट पंप" सिद्धांत पर काम करते हैं।वाष्पित जल वाष्प को एक साधारण, कम गति वाले केन्द्रापसारक प्रशंसक या कंप्रेसर के साथ पुन: संपीड़ित किया जाता है जो वाष्प के संतृप्ति तापमान को बढ़ाता है।पंखे के बाद, वाष्प को उसी इकाई में गर्म करने वाली भाप के रूप में उपयोग किया जा सकता है।पुनर्संपीड़ित वाष्प संघनित होता है और शराब या अपशिष्ट के आगे वाष्पीकरण के लिए गर्मी हस्तांतरण सतह के माध्यम से अपनी गुप्त गर्मी को छोड़ता है।

उपकरण संरचना

डबल-इफेक्ट फोर्स्ड सर्कुलेशन बाष्पीकरण हीटर, विभाजक, वाष्प-तरल विभाजक, कंडेनसर, वैक्यूम पंप, मजबूर परिसंचरण पंप, निर्वहन पंप, घनीभूत पंप, विद्युत कैबिनेट, ऑपरेशन प्लेटफॉर्म और सभी पाइप फिटिंग, वाल्व, उपकरण और आदि से बना है।

हीटर: ऊर्ध्वाधर प्रकार के ट्यूबलर हीटर के दो सेट श्रृंखला में जुड़ते हैं।फ़ीड तरल को पहले हीटर में मजबूर परिसंचरण पंप द्वारा पंप किया जाता है, फिर दूसरे हीटर में प्रवेश किया जाता है।गर्म तरल ट्यूबों में नीचे की ओर प्रवाहित होता है, और स्पर्शरेखा दिशा से विभाजक में प्रवाहित होता है, वाष्प-तरल पृथक्करण का बेहतर प्रदर्शन होता है।

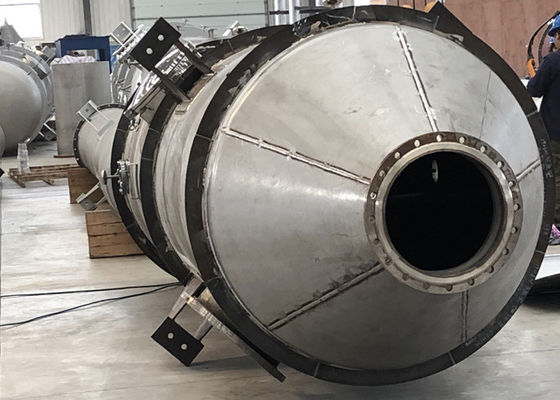

विभाजक: ऊर्ध्वाधर प्रकार, माध्यमिक भाप ऊपर से छुट्टी दे दी जाती है, कंडेनसर में प्रवेश करने से पहले वाष्प-तरल विभाजक से गुजरती है।विभाजक के नीचे एक मजबूर परिसंचरण पंप से जुड़ा हुआ है।

वाष्प-तरल विभाजक: वाष्पीकरण के दौरान उत्पन्न होने वाली छोटी तरल बूंदों को द्वितीयक भाप से बचने, फ़ीड तरल के नुकसान को कम करने और पाइपलाइन और ठंडा पानी को प्रदूषण को रोकने के लिए उपयोग किया जाता है।

कंडेनसर: वाष्पीकरण के दौरान उत्पन्न विशाल द्वितीयक भाप को पानी को ठंडा करके तरल में संघनित करें, जिससे एकाग्रता सुचारू रूप से चलती रहे।इस बीच, गैर-संघनन योग्य वाष्प को माध्यमिक भाप और ठंडा पानी से अलग करें, वैक्यूम डिग्री की गारंटी के लिए इसे आसानी से वैक्यूम पंप द्वारा पंप करें।

लाभ

बहुत कम विशिष्ट ऊर्जा खपत

कोई भाप या ठंडा पानी की आवश्यकता नहीं है

मौजूदा बाष्पीकरणकर्ताओं के साथ एकीकृत करने की आवश्यकता नहीं है

स्थान अपेक्षाकृत स्वतंत्र रूप से चुना जा सकता है

उत्कृष्ट घनीभूत अलगाव

आसान क्षमता नियंत्रण

क्राफ्ट और मैकेनिकल पल्प मिलों में कई अनुप्रयोगों में सिद्ध

कार्य सिद्धांत तकनीकी ड्राइंग

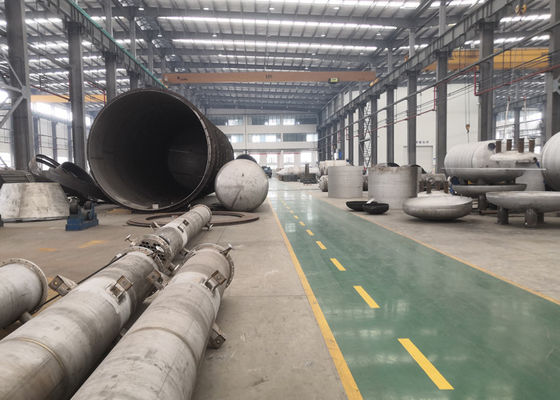

उत्पादन की प्रक्रिया
