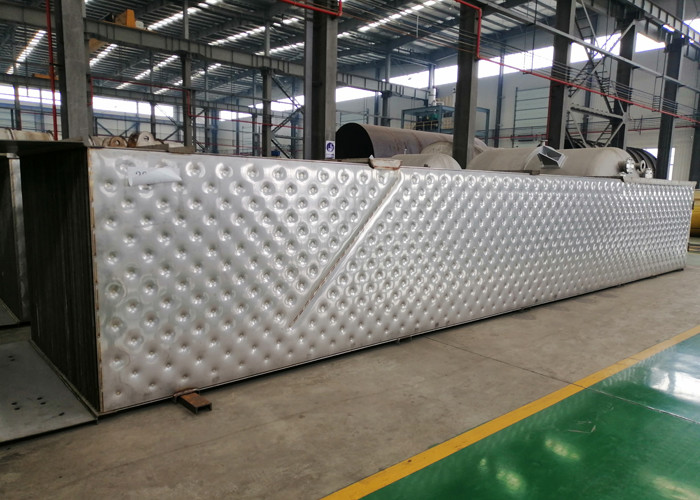

पेपर पल्प उद्योग के लिए डबल उभरा हुआ तकिया प्लेट हीट एक्सचेंजर
तकिया प्लेट
1. एक तरफ तकिए के साथ पिलो प्लेट तब बनती है जब पतली प्लेट को मोटी प्लेट पर लेजर वेल्ड किया जाता है और तकिए के फुलाने के दौरान मोटी प्लेट ख़राब नहीं होती है।तो एक तकिया प्लेट जहां -2- पतली प्लेट एक तकिए के साथ विकृत हो गई है और मोटी प्लेट अभी भी सपाट है या लुढ़का हुआ त्रिज्या में है, उसे सिंगल एम्बॉस्ड पिलो प्लेट कहा जाता है

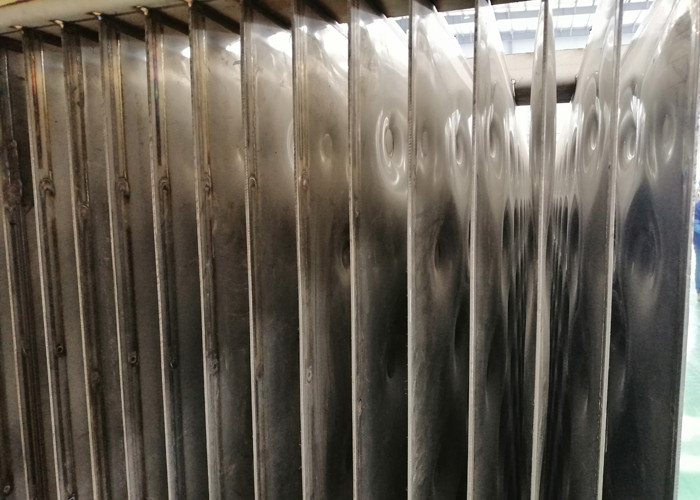

2. प्रत्येक तरफ एक डबल उभार वाली पिलो प्लेट तब बनती है जब दो समान रूप से मोटी प्लेटों को एक साथ वेल्ड किया जाता है, पिलो प्लेट की मुद्रास्फीति के दौरान, दोनों प्लेट एक ही बनाते हैं।दोनों तरफ समान रूप से फुलाए गए तकिए वाली एक तकिया प्लेट को "डबल एम्बॉस्ड पिलो प्लेट" कहा जाता है।
विनिर्देश
| उच्च दबाव क्षमता (≥5MPa) | विरोधी हमले |
| कॉम्पैक्ट संरचना | किसी भी आकार में डिजाइन किया जा सकता है |
| उच्च गर्मी हस्तांतरण | कम प्रवाह प्रतिरोध |
| एकल टुकड़े का अधिकतम आकार: 2000 * 12000 मिमी | साफ करने के लिए आसान |
आवेदन
1. वाइड-चैनल प्लेट-शेल हीट एक्सचेंजर:
शेल-एंड-ट्यूब हीट एक्सचेंजर और प्लेट हीट एक्सचेंजर के फायदों को मिलाकर, स्केलिंग सामग्री को स्थानांतरित करना आसान है
बोर्डों और साफ सामग्री के बीच बोर्डों के अंदर जाने के लिए।

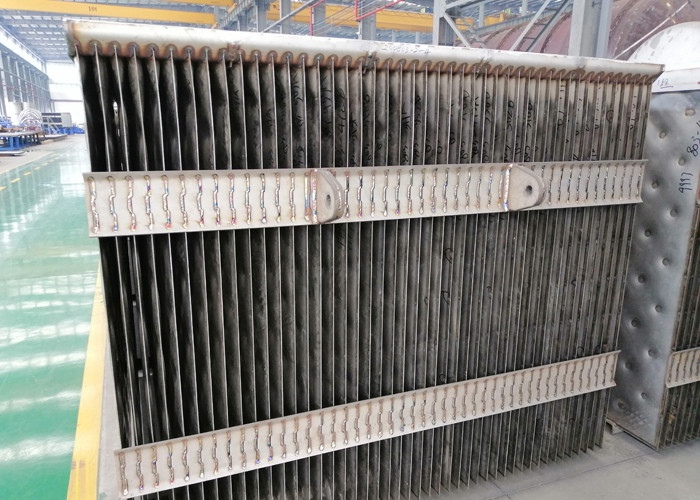

आमतौर पर फ्लोटिंग हेड स्ट्रक्चर डिजाइन को अपनाया जाता है।सफाई करते समय, प्लेट बंडलों के पूरे समूह को बाहर निकाला जा सकता है।
2. वाइड-चैनल प्लेट-शेल हीट एक्सचेंजर:
विशेष रूप से बड़े कणों या उच्च चिपचिपाहट के साथ काम करने की स्थिति के लिए डिज़ाइन किया गया, माध्यम पूरी तरह से धावक में प्रवाहित हो सकता है
उपरोक्त कामकाजी परिस्थितियों में रुकावट के बिना।आम तौर पर, ठोस माध्यम बिना संपर्क वाली प्लेटों के बीच चला जाता है, और
स्वच्छ माध्यम प्लेट गुहा के माध्यम से संपर्कों के साथ जाता है:
प्रवाह प्रतिरोध छोटा है और स्केलिंग आसान नहीं है।
उच्च गर्मी हस्तांतरण गुणांक।
साफ करने के लिए आसान।
3. भूतल कंडेनसर:
भाप का संघनन
वाष्पीकरण स्टेशन का संघनित्र
पावर स्टेशन का कंडेनसर/एयर कूलिंग आइलैंड
कार्बनिक भाप का संघनन
आसवन/आसवन प्रणाली के लिए संघनित्र
प्रशीतन प्रणाली के लिए संघनित्र/बाष्पीकरणीय संघनित्र
विशेषता
1. अद्वितीय त्रि-आयामी सतह धावक
2. उच्च गर्मी हस्तांतरण गुणांक
3. स्केल करना आसान नहीं है
4. आसानी से ब्लॉक नहीं किया गया
5. कॉम्पैक्ट संरचना
6. उच्च तापमान और उच्च दबाव प्रतिरोध
7. पूरी तरह से वेल्डेड संरचना
8. फ्लोटिंग हेड डिजाइन
9. साफ करने में आसान
10. कम प्रवाह प्रतिरोध
