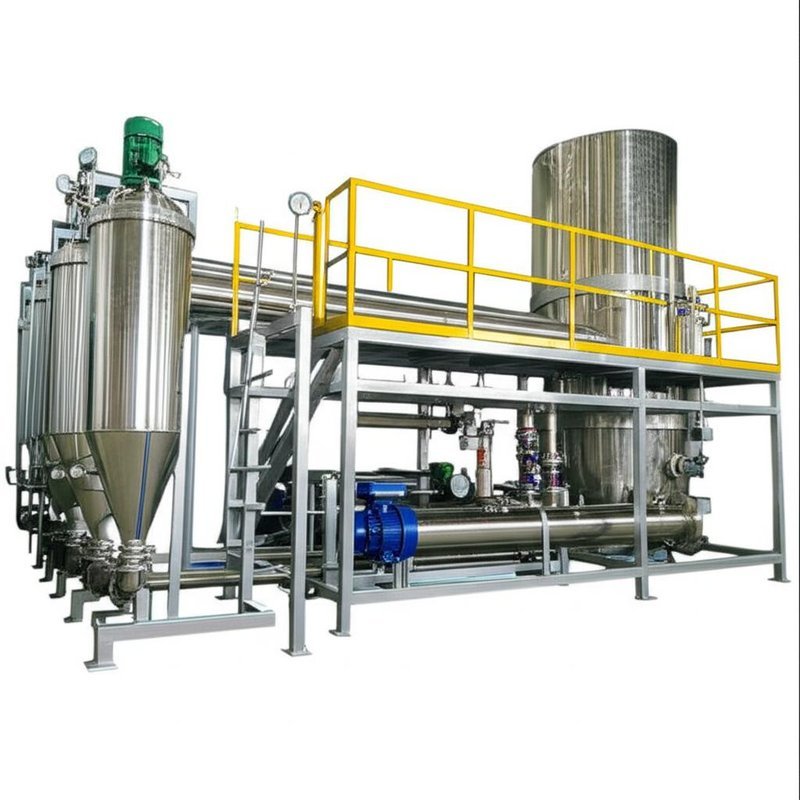

प्रवाह उपचार के लिए गिरने वाली फिल्म मल्टीपल-इफेक्ट इवैपोरेटर उपकरण
एक मॉड्यूलरएमईई गिरने/पतली-फिल्मऔद्योगिक अपशिष्टों को केंद्रित करने और सक्षम करने के लिए प्रणालीवैक्यूम क्रिस्टलीकरणया पानी का पुन: उपयोग। पेपर-मेकिंग अपशिष्ट जल, नमक बनाने वाले ब्राइन और विविध औद्योगिक धाराओं में भाप अर्थव्यवस्था, छोटे पदचिह्न और निरंतर, स्वचालित संचालन के लिए अनुकूलित।
कम उपयोगिताएँ
प्रत्येक प्रभाव पिछले प्रभाव के वाष्प को हीटिंग माध्यम के रूप में पुन: उपयोग करता है, जो वाष्पित प्रति किलोग्राम पानी में ताज़ी भाप को भारी रूप से कम करता है।
स्वच्छ संचालन
दर्पण-पॉलिश ट्यूबों के साथ बंद, वैक्यूम संचालन, फाउलिंग को कम करता है और सीआईपी को सरल करता है।
मॉड्यूलर और रखरखाव योग्य
स्किड सेक्शन और सुलभ पाइपिंग स्थापना और रखरखाव खिड़कियों को छोटा करते हैं।
प्रक्रिया विवरण — समानांतर-प्रवाह उदाहरण
फ़ीड पहले-प्रभाव सर्किट में प्रवेश करता है, परिसंचारी शराब के साथ मिल जाता है, और हीटर एच में लाइव भाप के साथ गर्म होता है। इवैपोरेटर वी1 में, पानी अपने क्वथनांक पर वाष्पित हो जाता है। शराब तब कम दबाव वाले दूसरे प्रभाव से गुजरती है, जहाँपहले-प्रभाव वाष्पगर्मी का स्रोत बन जाता है। यह चरणबद्ध पुन: उपयोग प्रभावों में जारी रहता है, प्रतिक्वथनांक वृद्धि, अनुमेय ΔT, और ड्यूटी—थर्मल दक्षता को अधिकतम करना और OPEX को कम करना।
संरचना
पहला/दूसरा/तीसरा-प्रभावहीटर और विभाजक,प्री-हीटर, टर्मिनलकंडेनसर,वैक्यूम पैकेज,फ़ीड/परिसंचरण/डिस्चार्ज/कंडेनसेट पंप, और पूर्णइंस्ट्रुमेंटेशन(वैक्यूम, तापमान, दबाव, प्रवाह, स्तर)। वैकल्पिकटीवीआरयाएमवीआरमॉड्यूल माध्यमिक वाष्प का और पुन: उपयोग कर सकते हैं।
मुख्य विशेषताएँ
- वाष्पीकरण दर:500 किग्रा/घंटा से 80 टी/घंटा।
- सामग्री:SS304 या SS316L (अनुरोध पर अन्य)।
- वैक्यूम, कम तापमान संचालन:कम निवास समय; गर्मी के प्रति संवेदनशील घटकों के लिए कोमल।
- स्वच्छ आंतरिक:दर्पण-पॉलिश निर्बाध ट्यूब स्केलिंग को कम करते हैं; आसानसीआईपी。
- उच्च सांद्रता अनुपात:गिरने वाली फिल्म हाइड्रोडायनामिक्स चिपचिपे फ़ीड को संभालती है; कम सांद्रता समय।
- स्वचालन:पीएलसी/एचएमआई, इंटरलॉक, ट्रेंडिंग, रेसिपी नियंत्रण।
- कस्टम प्रक्रिया ट्रेनें:फ़ीड रसायन विज्ञान, बीपीई और क्लाइंट उपयोगिताओं के अनुसार कॉन्फ़िगर किया गया।
अनुप्रयोग
में अपशिष्ट सांद्रता और पुन: उपयोगपेपर-मेकिंग,रासायनिक और दवा,कपड़ा/रंगाई,खाद्य और पेय,ब्रूअरीज,ऑटोमोटिव;आरओ अस्वीकारसांद्रता;नमक पुनर्प्राप्तिवैक्यूम क्रिस्टलीकरण के माध्यम से;जेडएलडीप्रीट्रीटमेंट।
विशिष्ट तीन-प्रभाव गिरने वाली फिल्म इवैपोरेटर — विनिर्देश और तकनीकी पैरामीटर
| पैरामीटर / विनिर्देश | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 |
|---|
| वाष्पीकरण क्षमता (किग्रा/घंटा) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 |
| कच्ची भाप की खपत (किग्रा/घंटा) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 |
| प्रत्येक प्रभाव की वैक्यूम डिग्री | पहला प्रभाव | 0 |
| दूसरा प्रभाव | 448 |
| (मिमीएचजी) | तीसरा प्रभाव | 640 |
| प्रत्येक प्रभाव का वाष्पीकरण तापमान | पहला प्रभाव | 99 |
| दूसरा प्रभाव | 76 |
| तीसरा प्रभाव | 53 |
| वाष्पीकरण के लिए भाप का दबाव (एमपीए) | 0.6–1.0 (पूर्ण दबाव) |
| फ़ीड में ठोस सामग्री (%) | 6–7 (उदाहरण) |
| आउटलेट में ठोस सामग्री (%) | 42–48 (उदाहरण) |
विभिन्न इवैपोरेटर के लिए प्रदर्शन तुलना
| आइटम | सिंगल-इफेक्ट इवैपोरेटर | मल्टी-इफेक्ट इवैपोरेटर | टीवीआर इवैपोरेटर | एमवीआर इवैपोरेटर |
|---|
| ऊर्जा की खपत | ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है; सिद्धांत रूप में, 1 टन पानी 1 टन भाप की खपत करता है। | अपेक्षाकृत ऊर्जा-संरक्षण बनाम एकल प्रभाव। | पारंपरिक मल्टी-इफेक्ट के आधार पर एक और प्रभाव जोड़ा गया; ड्राइविंग के लिए उच्च-दबाव वाली भाप की आवश्यकता होती है। | इवैपोरेटर के लिए सबसे अधिक ऊर्जा-बचत विकल्प, लेकिन कंप्रेसर के लिए ~10–40 kW विद्युत शक्ति की आवश्यकता होती है। |
| फ़्लोर स्पेस | छोटा | बड़ा | बड़ा | छोटा |
| ऊर्जा स्रोत | भाप और बिजली; भाप पाइप नेटवर्क और बॉयलर की आवश्यकता है। | भाप और बिजली; भाप पाइप नेटवर्क और बॉयलर की आवश्यकता है। | भाप और बिजली; भाप पाइप नेटवर्क और उच्च-दबाव वाली भाप की आवश्यकता है। | बिजली से संचालित; किसी बड़े भाप नेटवर्क की आवश्यकता नहीं है, क्लोज-लूप परिसंचरण प्रणाली। |
| स्वचालन | अर्ध-स्वचालित | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण |

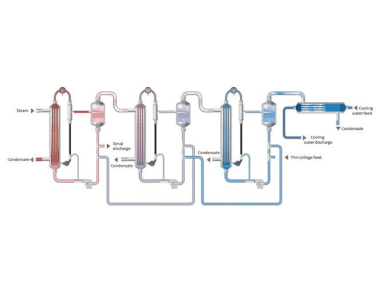

कार्य सिद्धांत चार्ट

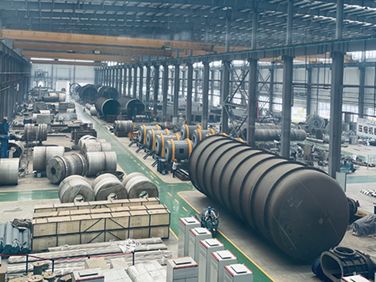

हमारी उत्पादन साइट
