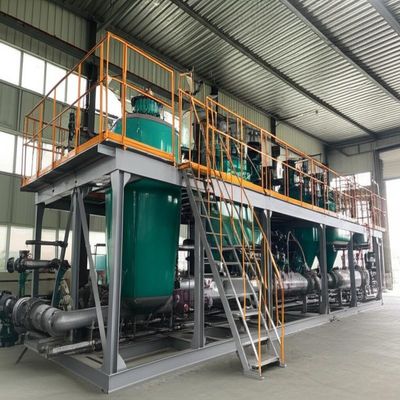

अपशिष्ट जल (कागज और नमक उद्योग) के लिए वैक्यूम क्रिस्टलीकरण के साथ मॉड्यूलर मल्टीपल-इफेक्ट फॉलिंग फिल्म इवेपोरेटर
एक हटाने योग्य, फिसल गयाइप्रदूषित जल सांद्रण और नमक पुनर्प्राप्ति के लिए इंजीनियर की गई लाइन। सिस्टम लागू होता हैगिरना/पतली-फिल्म वाष्पीकरणवैक्यूम के तहत कई प्रभावों के बाद, इसके बादनिर्वात क्रिस्टलीकरण, कम भाप की खपत, कॉम्पैक्ट पदचिह्न और स्थिर, निरंतर संचालन प्रदान करता है।

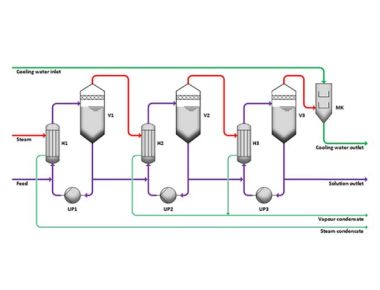

प्रक्रिया विवरण - उदाहरण समानांतर-प्रवाह सिद्धांत
फ़ीड प्रथम-प्रभाव बाष्पीकरणकर्ता सर्किट में प्रवेश करती है, परिसंचारी शराब के साथ मिश्रित होती है, और हीटर एच में जीवित भाप के साथ गरम की जाती है। बाष्पीकरणकर्ता V1 में, पानी वाष्पीकृत हो जाता है जबकि समाधान अपने उबलते तापमान तक पहुंच जाता है। आंशिक रूप से केंद्रित शराब फिर दूसरे प्रभाव में प्रवाहित होती है, जो कम तापमान और दबाव पर काम करती है। पहले प्रभाव के वाष्प दूसरे प्रभाव के लिए ताप माध्यम के रूप में कार्य करते हैं। वाष्प का यह चरणबद्ध पुन: उपयोग विभिन्न प्रभावों के आधार पर जारी रहता हैक्वथनांक ऊंचाईऔर परिचालन बाधाएं, थर्मल दक्षता को अधिकतम करना और उपयोगिता मांग को कम करना।
संरचना
एक विशिष्ट बहु-प्रभाव वाली गिरती हुई फिल्म लाइन में पहला/दूसरा/तीसरा-प्रभाव शामिल होता हैहीटर और विभाजक,पूर्व हीटर, टर्मिनलकंडेनसर,निर्वात प्रणाली,फ़ीड/परिसंचरण/निर्वहन/संघनन पंप, आपस में जुड़नापाइपिंग और वाल्व, और इंस्ट्रुमेंटेशन (वैक्यूम गेज, थर्मामीटर, दबाव गेज, प्रवाहमापी, स्तर, और चालकता जहां आवश्यक हो)। स्किड-माउंटेड अनुभाग सक्षम होते हैंहटाना और रखरखावलंबे शटडाउन के बिना.
प्रमुख विशेषताएँ
- वाष्पीकरण की दर:500 किग्रा/घंटा से 80 टन/घंटा (मानकीकृत सीमा)।
- सामग्री:स्टेनलेस स्टीलएसएस304याएसएस316एल.
- बंद, वैक्यूम ऑपरेशन:पर तेजी से वाष्पीकरणकम तामपानअल्प निवास समय के साथ.
- स्वच्छता आंतरिक:मिरर-पॉलिश सीमलेस ट्यूब गंदगी और आसानी को कम करते हैंसीआईपी.
- कम वाष्पीकरण तापमान:द्वितीयक भाप का वैकल्पिक पुन: प्रेरण (उदाहरण के लिए, स्प्रे हॉट-प्रेशर पंप) गर्मी के उपयोग में सुधार करता है और उत्पाद थर्मल एक्सपोजर को कम करता है।
- उच्च सांद्रता अनुपात:गिरने वाली फिल्म हाइड्रोडायनामिक्स उच्च चिपचिपाहट को संभालती है, स्केलिंग का विरोध करती है, और कम एकाग्रता समय को सक्षम करती है।
- स्वचालन:इंटरलॉक और डेटा लॉगिंग के साथ पीएलसी/एचएमआई; नुस्खा-आधारित संचालन.
- प्रक्रिया लचीलापन:फ़ीड रसायन विज्ञान, बीपीई और ग्राहक उपयोगिताओं से मेल खाने के लिए कॉन्फ़िगर करने योग्य ट्रेनें; यदि आवश्यक हो तो टीवीआर/एमवीआर को एकीकृत किया जा सकता है।
भाप अर्थव्यवस्था
प्रत्येक अतिरिक्त प्रभाव पिछले प्रभाव के वाष्प को ऊष्मा स्रोत के रूप में पुन: उपयोग करता है - वाष्पीकरण के प्रति किलोग्राम ताजा भाप में भारी कटौती करता है।
वैक्यूम क्रिस्टलीकरण
पुन: उपयोग या अनुपालन निर्वहन के लिए स्थिर क्रिस्टल गठन और क्लीनर कंडेनसेट।
मॉड्यूलर एवं रखरखाव योग्य
हटाने योग्य मॉड्यूल और सुलभ पाइपिंग डाउनटाइम को कम करते हैं और ओवरहाल को सरल बनाते हैं।
अनुप्रयोग
रूपरेखा तयार करीकागज बनाने वाला प्रवाह,नमक बनाने वाली नमकीन, और रासायनिक, फार्मास्युटिकल, कपड़ा/रंगाई, ब्रुअरीज, खाद्य और पेय, और जेडएलडी प्रीट्रीटमेंट में औद्योगिक अपशिष्ट जल की एक विस्तृत श्रृंखला। अलवणीकरण आरओ अस्वीकार एकाग्रता और संसाधन पुनर्प्राप्ति भी समर्थित हैं।
विशिष्ट तीन-प्रभाव गिरने वाली फिल्म बाष्पीकरणकर्ता - विशिष्टताएँ और तकनीकी पैरामीटर
| पैरामीटर/विनिर्देश |
एचपी-3.0 |
एचपी-4.5 |
एचपी-6.0 |
एचपी-9.0 |
एचपी-12.0 |
एचपी-15 |
एचपी-20 |
एचपी-24 |
एचपी-30 |
एचपी-50 |
| वाष्पीकरण क्षमता (किलो/घंटा) |
3000 |
4500 |
6000 |
9000 |
12000 |
15000 |
20000 |
24000 |
30000 |
50000 |
| कच्ची भाप की खपत (किलो/घंटा) |
900 |
1350 |
1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
9000 |
15000 |
| प्रत्येक प्रभाव की निर्वात डिग्री |
पहला प्रभाव |
0 |
|
दूसरा प्रभाव |
448 |
| (एमएमएचजी) |
तीसरा प्रभाव |
640 |
| प्रत्येक प्रभाव का वाष्पीकरण तापमान |
पहला प्रभाव |
99 |
|
दूसरा प्रभाव |
76 |
|
तीसरा प्रभाव |
53 |
| वाष्पीकरण के लिए भाप का दबाव (एमपीए) |
0.6-1.0 (पूर्ण दबाव) |
| फ़ीड में ठोस सामग्री (%) |
6-7 (उदाहरण) |
| ठोस सामग्री आउटलेट (%) |
42-48 (उदाहरण) |
ऑपरेशन नोट्स
- लक्ष्य भाप अर्थव्यवस्था और घनीभूत गुणवत्ता को पूरा करने के लिए प्रभाव गणना और कर्तव्य आकार।
- वैक्यूम स्तर और ΔT प्रति फ़ीड BPE और स्केलिंग प्रवृत्ति पर सेट होते हैं।
- वैकल्पिक टीवीआर/एमवीआर मॉड्यूल को द्वितीयक वाष्पों के पुन: उपयोग के लिए एकीकृत किया जा सकता है।

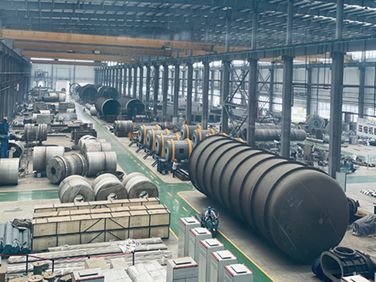

हमारी उत्पादन साइट
