नियासिन मदर लिक्विड के विटामिन उत्पादों के लिए तीन-प्रभाव ऊर्जा बचत एमवीआर एकाग्रता
एकाधिक प्रभाव वाष्पीकरण
बहु प्रभाव वाष्पीकरण प्रक्रियाएं वाष्प के पुनर्चक्रण के माध्यम से सुविधाओं की ऊर्जा दक्षता को अनुकूलित कर सकती हैं।
कार्यकरण
पहले प्रभाव के दौरान आपूर्ति की गई वाष्प कम दबाव में वाष्प का उत्पादन करती है।इन वाष्पों का उपयोग दूसरे प्रभाव में वाष्प ताप भाप के रूप में किया जाता है।
प्रभावों की संख्या भिन्न होती है और 8 तक जा सकती है। प्रभावों की संख्या निवेश और परिचालन लागत के अनुसार चुनी जाती है।
अंतिम प्रभाव के आउटलेट पर वाष्प को संघनित किया जाना चाहिए।
किसी भी प्रकार के बाष्पीकरण के लिए उपयुक्त
मल्टीपल इफेक्ट बाष्पीकरण करनेवाला गिरने वाली फिल्म, मजबूर या फ्लैश-कूलिंग सर्कुलेशन बाष्पीकरण से बना हो सकता है।
आवेदन
वाष्प की लागत कम होने पर यह तकनीक बहुत अच्छी है।
सामग्री प्रक्रिया
(1) कच्चे माल को विद्युत चुम्बकीय प्रवाहमापी के माध्यम से फीड पंप द्वारा सामने वाले प्राथमिक प्रीहीटर तक पहुंचाया जाता है, और फिर प्राथमिक गिरने वाली फिल्म वाष्पीकरण और एकाग्रता के लिए तरल वितरक के माध्यम से प्राथमिक प्रभाव हीटर के शीर्ष में प्रवेश किया जाता है;
(२) पहला प्रभाव केंद्रित तरल दूसरे प्रभाव हीटर के शीर्ष वितरक को माध्यमिक गिरने वाली फिल्म वाष्पीकरण एकाग्रता के लिए पहले प्रभाव नीचे सामग्री परिसंचारी पंप द्वारा ले जाया जाता है।
(३) दूसरा प्रभाव केंद्रित तरल तीसरे प्रभाव हीटर के शीर्ष वितरक को दूसरे प्रभाव नीचे सामग्री परिसंचारी पंप द्वारा तीसरी बार गिरने वाली फिल्म वाष्पीकरण एकाग्रता के लिए ले जाया जाता है;
(४) तीसरा प्रभाव केंद्रित तरल निर्वहन, हाइड्रोमीटर के ऑनलाइन पता लगाने के अनुसार, सामग्री एकाग्रता का वास्तविक समय का पता लगाने, यदि सामग्री एकाग्रता निर्धारित आवश्यकताओं तक पहुंच जाती है, तो यह निर्वहन वाल्व को खोलने के लिए निर्वहन वाल्व से जुड़ा होगा और सामग्री को तैयार उत्पाद टैंक में परिवहन करें, अन्यथा, यह सामग्री परिसंचरण वाल्व को फिर से वाष्पीकरण के लिए बाष्पीकरण में सामग्री को रीसायकल करने के लिए खोल देगा।
भाप प्रक्रिया
कच्ची भाप वाष्पीकरण सांद्रता को गर्म करने के लिए प्राथमिक प्रभाव हीटर में प्रवेश करती है: प्राथमिक प्रभाव से उत्पन्न द्वितीयक भाप द्वितीयक प्रभाव को गर्म करती है, और इसी तरह।तीसरे प्रभाव से उत्पन्न द्वितीयक भाप संक्षेपण शीतलन के लिए अंत संघनित्र में प्रवेश करती है, और घनीभूत पानी घनीभूत पंप द्वारा छुट्टी दे दी जाती है।
घनीभूत प्रक्रिया
कच्चे भाप की खपत को बचाने के लिए, खोल के नीचे जल अंतरण पाइप के माध्यम से सामग्री को पहले से गरम करने वाले प्राथमिक प्रभाव द्वारा उत्पादित घनीभूत पानी;
द्वितीयक और तीसरे प्रभाव द्वारा उत्पादित घनीभूत पानी को घनीभूत पंप द्वारा छुट्टी दे दी जाती है, और निर्वहन शून्य प्रदूषण तक पहुंच गया है।नॉन कंडेंसिंग गैस नॉन कंडेंसिंग गैस पाइप द्वारा एंड कंडेनसर से जुड़ी होती है और वैक्यूम पंप द्वारा डिस्चार्ज की जाती है।
विशेषता
1. वाष्पीकरण क्षमता: 500Kg/h से 80T/h . तक
2. सामग्री: स्टेनलेस स्टील 304 या स्टेनलेस स्टील 316L;
3. पूर्ण बंद प्रक्रिया, तेज और निम्न तापमान वाष्पीकरण;
4. अंदर के पाइप मिरर पॉलिशिंग सीमलेस सैनिटरी पाइप हैं, इसलिए सामग्री को पाइप पर चिपकाना आसान नहीं है।सफाई के लिए यह आसान है;
5. कम भाप की खपत: 1 किलो भाप 3.5-4 किलो पानी वाष्पित कर सकती है;
6. कम वाष्पीकरण तापमान: माध्यमिक भाप का हिस्सा स्प्रे प्रकार के गर्म दबाव पंप के माध्यम से एकल-प्रभाव हीटर में प्रवेश किया जा सकता है।इससे गर्मी का पूरा उपयोग होगा और वाष्पीकरण का तापमान कम होगा।
7. बड़े एकाग्रता अनुपात: गिरने वाली फिल्म वाष्पीकरण को अपनाना, जिससे बड़ी चिपचिपाहट के साथ सामग्री तरल आसानी से प्रवाहित हो जाती है और वाष्पित हो जाती है, स्केल करने के लिए कठिन, कम एकाग्रता समय, एकाग्रता अनुपात 1: 5 तक पहुंच सकता है।
8. यह उपकरण स्वचालित उत्पादन, बौद्धिक प्रणाली प्रबंधन का एहसास कर सकता है, जो जीएमपी मानक के अनुरूप है।
9. सामग्री की विभिन्न विशेषताओं और विभिन्न उपयोगकर्ताओं की आवश्यकताओं के अनुसार विभिन्न तकनीकी प्रक्रिया में डिजाइन किया जा सकता है।
विशिष्ट तीन प्रभाव गिरने वाली फिल्म बाष्पीकरणकर्ता विनिर्देश और तकनीकी पैरामीटर:
पैरामीटर/ विशेष विवरण |
एचपी-3.0 | एचपी-4.5 | एचपी-6.0 | एचपी-9.0 | एचपी-12.0 | एचपी-15 | एचपी-20 | एचपी-24 | एचपी-30 | एचपी-50 | |
वाष्पीकरण क्षमता (किलो / घंटा) |
3000 | 4500 | 6000 | ९००० | 12000 | 15000 | 20000 | 24000 | 30000 | ५०००० | |
का उपभोग कच्ची भाप (किलो / घंटा) |
900 | १३५० | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | ९००० | 15000 | |
वैक्यूम डिग्री प्रत्येक प्रभाव |
प्रथम प्रभाव |
0 | |||||||||
दूसरा प्रभाव |
448 | ||||||||||
(मिमीएचजी) |
तीसरा प्रभाव |
640 | |||||||||
वाष्पीकरण तापमान प्रत्येक प्रभाव |
प्रथम प्रभाव |
99 | |||||||||
दूसरा प्रभाव |
76 | ||||||||||
तीसरा प्रभाव |
53 | ||||||||||
भाप का दबाव वाष्पीकरण (एमपीए) |
0.6-1.0 (पूर्ण दबाव) | ||||||||||
फ़ीड में ठोस सामग्री (%) | 6-7 (मकई के गूदे का उदाहरण) | ||||||||||
ठोस सामग्री आउटलेट (%) | 42-48 (मकई के गूदे का उदाहरण) |

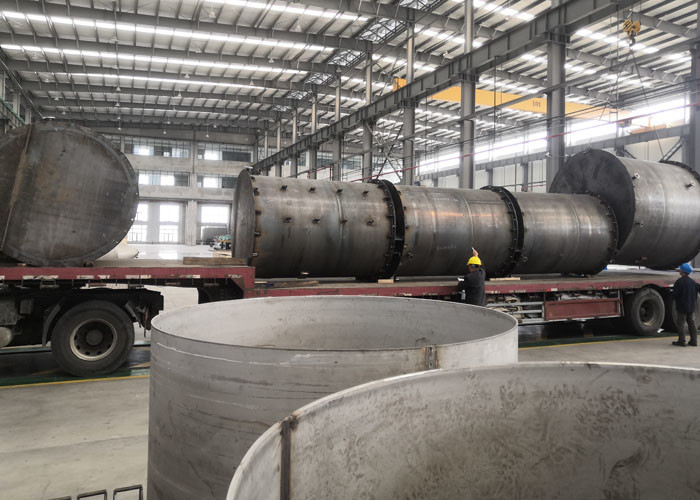

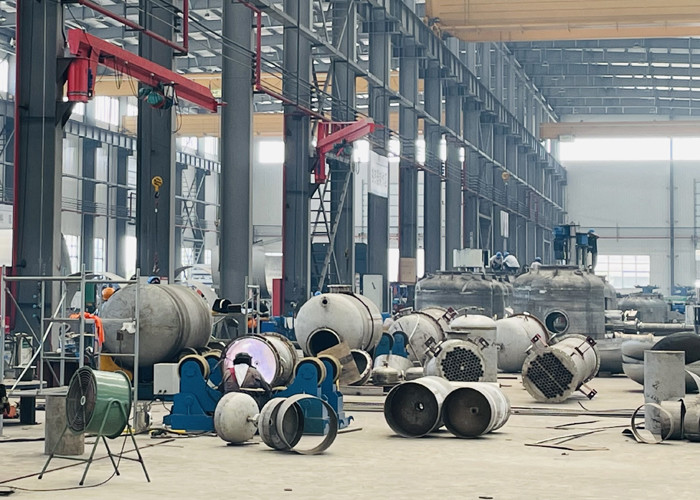

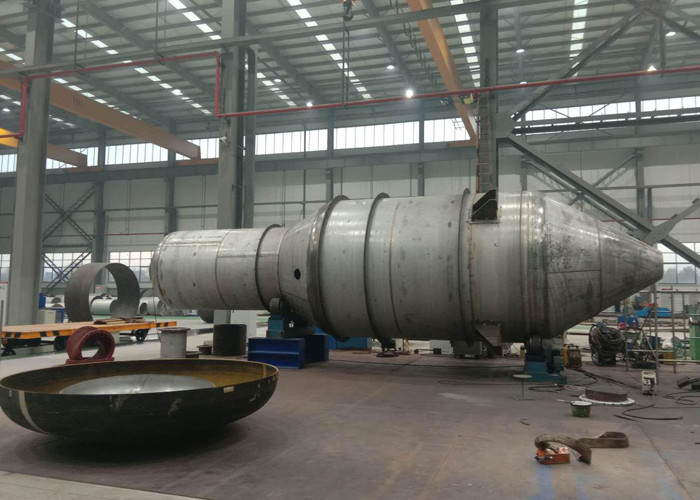

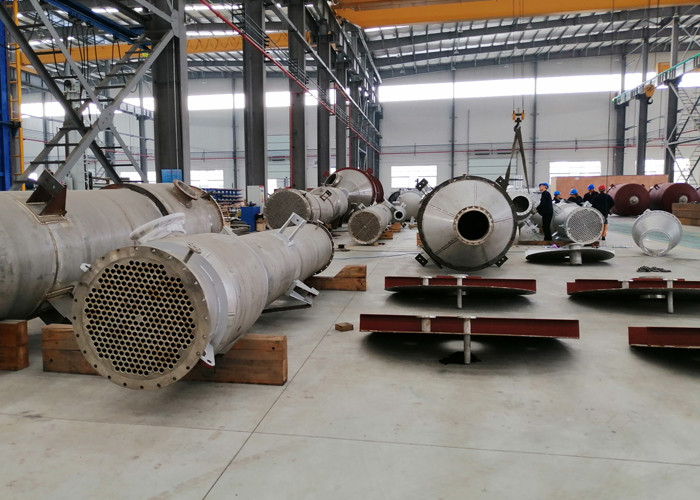

कार्यशाला स्थल

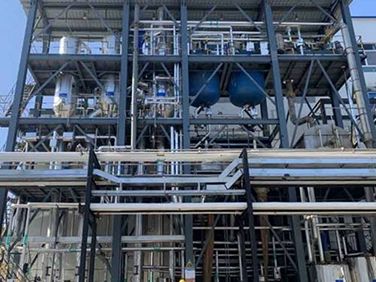

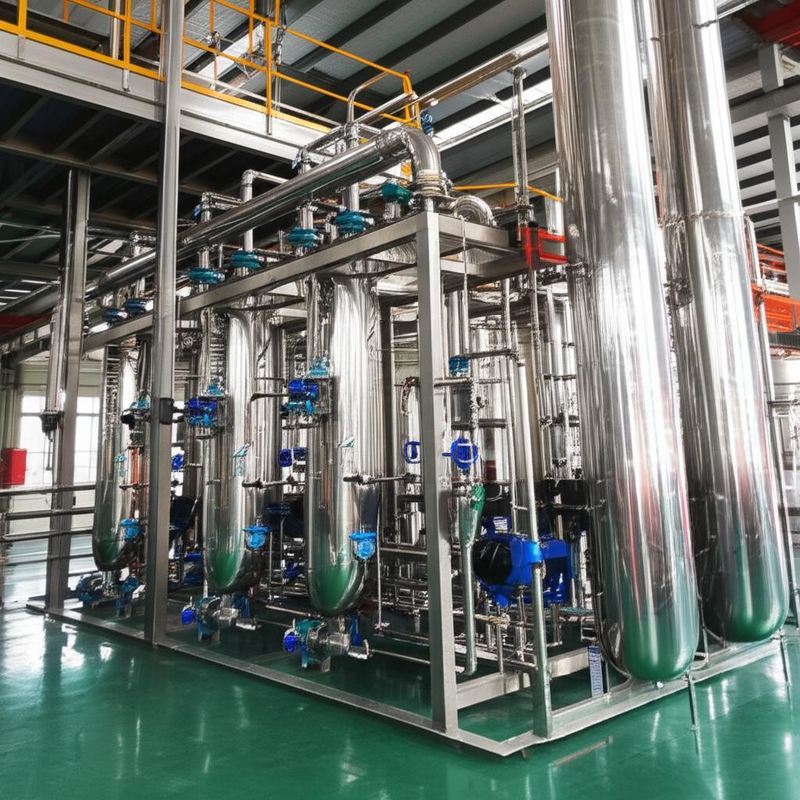

ग्राहक की सुविधा साइट
