कीटनाशक अपशिष्ट जल उद्योग सोडियम क्लोराइड में लागू तीन प्रभाव बाष्पीकरणीय क्रिस्टलीकरण
एमईई (बहु-प्रभाव वाष्पीकरण) प्रणाली क्या है?
बहु-प्रभाव बाष्पीकरण प्रणाली एक ऐसी प्रणाली है जिसमें निरंतर वाष्पीकरण प्राप्त करने के लिए कई एकल-प्रभाव वाले बाष्पीकरण श्रृंखला में जुड़े होते हैं।चूंकि वाष्पीकरण एक ऐसी प्रक्रिया है जो द्वितीयक भाप उत्पन्न करने के लिए बड़ी मात्रा में भाप की खपत करती है, भाप की बेकार गर्मी का पूरा उपयोग करने के लिए, आम तौर पर पिछले माध्यमिक भाप को गर्मी स्रोत के रूप में अगले प्रभाव में पेश किया जाता है।यह वाष्पीकरण सुनिश्चित करते हुए ऊर्जा उपयोग दक्षता को अधिकतम करता है।
बहु-प्रभाव बाष्पीकरण के चरणों की संख्या का चयन विभिन्न कारकों पर निर्भर करता है जैसे विशिष्ट भौतिक गुण, आने वाली और बाहर जाने वाली सामग्री की एकाग्रता, तापमान और ऊर्जा खपत लागत।सामान्यतया, अधिक चरणों के परिणामस्वरूप भाप की खपत कम होगी।हम विभिन्न सामग्रियों के लिए उपयुक्त बहु-प्रभाव वाले बाष्पीकरणकर्ता और समाधान प्रदान करने के लिए भी प्रतिबद्ध हैं।
सामग्री प्रक्रिया
(1) कच्चे माल को विद्युत चुम्बकीय प्रवाहमापी के माध्यम से फीड पंप द्वारा सामने वाले प्राथमिक प्रीहीटर तक पहुंचाया जाता है, और फिर प्राथमिक गिरने वाली फिल्म वाष्पीकरण और एकाग्रता के लिए तरल वितरक के माध्यम से प्राथमिक प्रभाव हीटर के शीर्ष में प्रवेश किया जाता है;
(२) पहला प्रभाव केंद्रित तरल दूसरे प्रभाव हीटर के शीर्ष वितरक को माध्यमिक गिरने वाली फिल्म वाष्पीकरण एकाग्रता के लिए पहले प्रभाव नीचे सामग्री परिसंचारी पंप द्वारा ले जाया जाता है।
(३) दूसरा प्रभाव केंद्रित तरल तीसरे प्रभाव हीटर के शीर्ष वितरक को दूसरे प्रभाव नीचे सामग्री परिसंचारी पंप द्वारा तीसरी बार गिरने वाली फिल्म वाष्पीकरण एकाग्रता के लिए ले जाया जाता है;
(४) तीसरा प्रभाव केंद्रित तरल निर्वहन, हाइड्रोमीटर के ऑनलाइन पता लगाने के अनुसार, सामग्री एकाग्रता का वास्तविक समय का पता लगाने, यदि सामग्री एकाग्रता निर्धारित आवश्यकताओं तक पहुंच जाती है, तो यह निर्वहन वाल्व को खोलने के लिए निर्वहन वाल्व से जुड़ा होगा और सामग्री को तैयार उत्पाद टैंक में परिवहन करें, अन्यथा, यह सामग्री परिसंचरण वाल्व को फिर से वाष्पीकरण के लिए बाष्पीकरण में सामग्री को रीसायकल करने के लिए खोल देगा।
भाप प्रक्रिया
कच्ची भाप वाष्पीकरण सांद्रता को गर्म करने के लिए प्राथमिक प्रभाव हीटर में प्रवेश करती है: प्राथमिक प्रभाव से उत्पन्न द्वितीयक भाप द्वितीयक प्रभाव को गर्म करती है, और इसी तरह।तीसरे प्रभाव से उत्पन्न द्वितीयक भाप संक्षेपण शीतलन के लिए अंत संघनित्र में प्रवेश करती है, और घनीभूत पानी घनीभूत पंप द्वारा छुट्टी दे दी जाती है।
घनीभूत प्रक्रिया
कच्चे भाप की खपत को बचाने के लिए, खोल के नीचे जल अंतरण पाइप के माध्यम से सामग्री को पहले से गरम करने वाले प्राथमिक प्रभाव द्वारा उत्पादित घनीभूत पानी;
द्वितीयक और तीसरे प्रभाव द्वारा उत्पादित घनीभूत पानी को घनीभूत पंप द्वारा छुट्टी दे दी जाती है, और निर्वहन शून्य प्रदूषण तक पहुंच गया है।नॉन कंडेंसिंग गैस नॉन कंडेंसिंग गैस पाइप द्वारा एंड कंडेनसर से जुड़ी होती है और वैक्यूम पंप द्वारा डिस्चार्ज की जाती है।
गिरने वाली फिल्म बाष्पीकरण के तकनीकी पैरामीटर
| प्रकार | एकल प्रभाव | दोहरा प्रभाव | तीन प्रभाव |
| बाष्पीकरणीय क्षमता (किलो / घंटा) | 300-2000 | 1200-4000 | 3600-15000 |
| खिला सामग्री घनत्व% | सामग्री के अनुसार | ||
| निर्वहन सामग्री घनत्व% | सामग्री के अनुसार | ||
| भाप का दबाव | 0.5-0.8 | ||
| भाप की खपत / बाष्पीकरणीय क्षमता (गर्मी दबाव पंप के साथ) | 0.65 | 0.38 | 0.28 |
| वाष्पीकरण तापमान | 45-90 | ||
| स्टरलाइज़िंग तापमान | 90-110 | ||
| ठंडा पानी की खपत / बाष्पीकरणीय क्षमता (इनलेट 20 डिग्री सेल्सियस, आउटलेट 40 डिग्री सेल्सियस) | 28 | 1 1 | 8 |
| नोट: हम ग्राहक की आवश्यकता के अनुसार कस्टम उत्पाद डिजाइन कर सकते हैं। | |||
कार्य सिद्धांत ड्राइंग

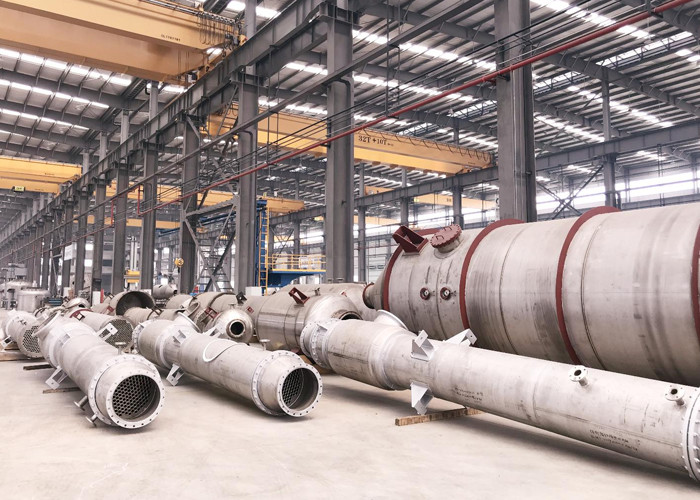

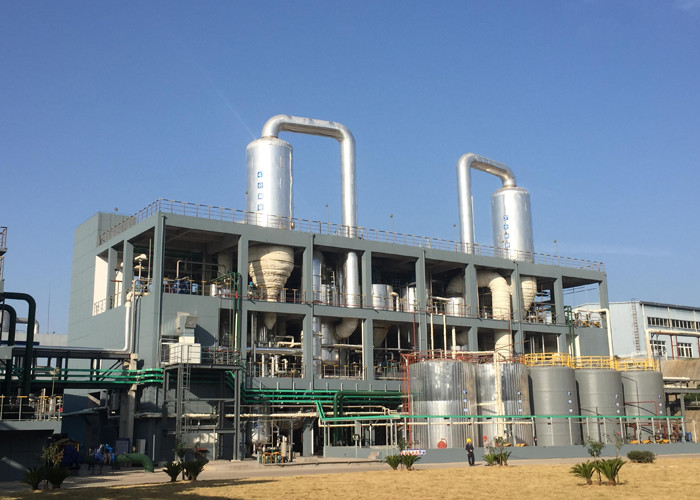

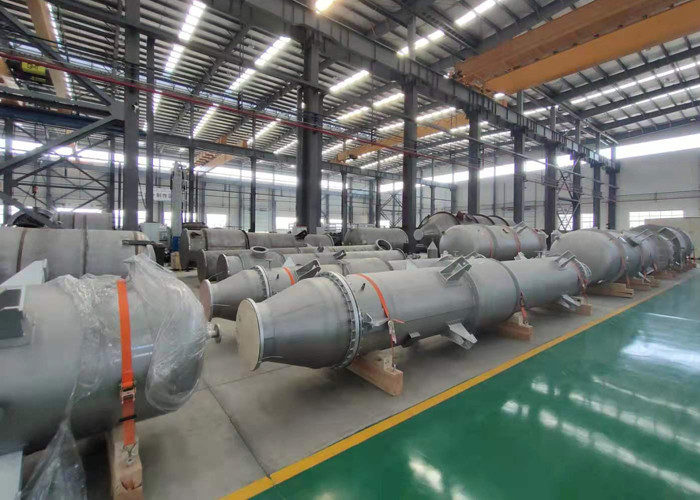

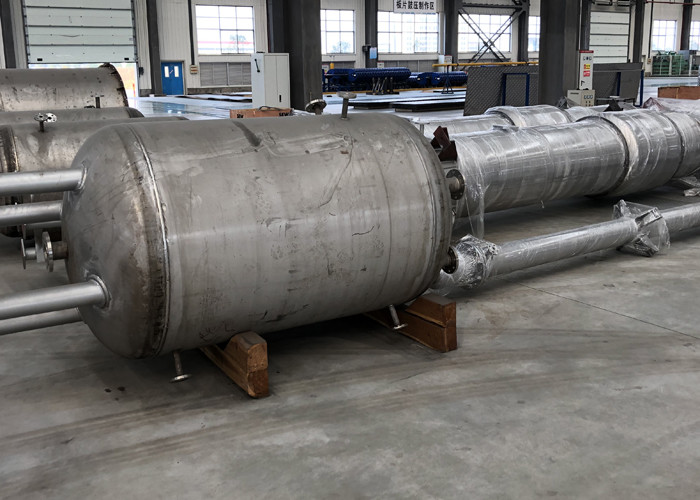

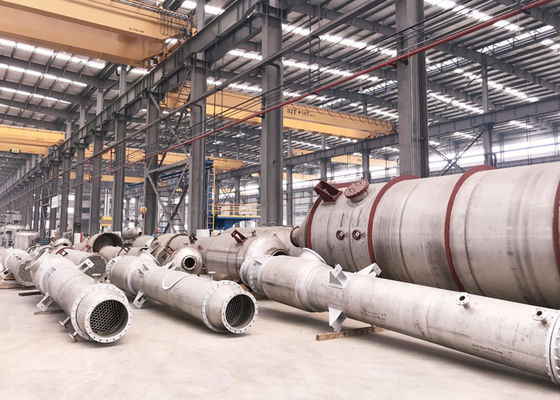

हमारी उत्पादन क्षमता और ग्राहक साइट
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
