टमाटर का रस एकाग्रता, सॉसेज, फलों का रस एकाग्रता के लिए कम कीमत बहु प्रभाव वाष्पीकरण
प्रक्रिया विवरण - उदाहरण समानांतर प्रवाह सिद्धांत
समाधान पहले चरण के बाष्पीकरण सर्किट में प्रवेश करता है।यहाँ यह परिचालित विलयन के साथ मिश्रित होता है और भाप के साथ हीटर H में गर्म किया जाता है।बाष्पीकरणकर्ता V1 में, घोल को उबलते तापमान पर ठंडा करते समय विलायक (पानी) वाष्पित हो जाता है।समाधान फिर दूसरे चरण में बहता है, जो कम दबाव में संचालित होता है और इस प्रकार कम तापमान पर होता है।पहले चरण में उत्पन्न वाष्प का उपयोग दूसरे चरण में घोल के वाष्पीकरण के लिए हीटिंग माध्यम के रूप में किया जाता है।समाधान के क्वथनांक ऊंचाई और मौजूदा फ्रेम स्थितियों के आधार पर इस प्रक्रिया को कई बार दोहराया जा सकता है।अंतिम चरण का वाष्प ठंडे पानी के माध्यम से संघनित होता है।यदि पौधे में नमक को क्रिस्टलीकृत किया जाएगा, तो आगे वाष्पीकरण समाधान को इस हद तक केंद्रित करता है कि क्रिस्टल बन जाते हैं।यदि वांछित है, तो निलंबन में क्रिस्टल को समाधान से अलग किया जा सकता है और सुखाया जा सकता है।
सामग्री प्रक्रिया
(1) कच्चे माल को विद्युत चुम्बकीय प्रवाहमापी के माध्यम से फीड पंप द्वारा सामने वाले प्राथमिक प्रीहीटर तक पहुंचाया जाता है, और फिर प्राथमिक गिरने वाली फिल्म वाष्पीकरण और एकाग्रता के लिए तरल वितरक के माध्यम से प्राथमिक प्रभाव हीटर के शीर्ष में प्रवेश किया जाता है;
(२) पहला प्रभाव केंद्रित तरल दूसरे प्रभाव हीटर के शीर्ष वितरक को माध्यमिक गिरने वाली फिल्म वाष्पीकरण एकाग्रता के लिए पहले प्रभाव नीचे सामग्री परिसंचारी पंप द्वारा ले जाया जाता है।
(३) दूसरा प्रभाव केंद्रित तरल तीसरे प्रभाव हीटर के शीर्ष वितरक को दूसरे प्रभाव नीचे सामग्री परिसंचारी पंप द्वारा तीसरी बार गिरने वाली फिल्म वाष्पीकरण एकाग्रता के लिए ले जाया जाता है;
(४) तीसरा प्रभाव केंद्रित तरल निर्वहन, हाइड्रोमीटर के ऑनलाइन पता लगाने के अनुसार, सामग्री एकाग्रता का वास्तविक समय का पता लगाने, यदि सामग्री एकाग्रता निर्धारित आवश्यकताओं तक पहुंच जाती है, तो यह निर्वहन वाल्व को खोलने के लिए निर्वहन वाल्व से जुड़ा होगा और सामग्री को तैयार उत्पाद टैंक में परिवहन करें, अन्यथा, यह सामग्री परिसंचरण वाल्व को फिर से वाष्पीकरण के लिए बाष्पीकरण में सामग्री को रीसायकल करने के लिए खोल देगा।
भाप प्रक्रिया
कच्ची भाप वाष्पीकरण सांद्रता को गर्म करने के लिए प्राथमिक प्रभाव हीटर में प्रवेश करती है: प्राथमिक प्रभाव से उत्पन्न द्वितीयक भाप द्वितीयक प्रभाव को गर्म करती है, और इसी तरह।तीसरे प्रभाव से उत्पन्न द्वितीयक भाप संक्षेपण शीतलन के लिए अंत संघनित्र में प्रवेश करती है, और घनीभूत पानी घनीभूत पंप द्वारा छुट्टी दे दी जाती है।
घनीभूत प्रक्रिया
कच्चे भाप की खपत को बचाने के लिए, खोल के नीचे जल अंतरण पाइप के माध्यम से सामग्री को पहले से गरम करने वाले प्राथमिक प्रभाव द्वारा उत्पादित घनीभूत पानी;
द्वितीयक और तीसरे प्रभाव द्वारा उत्पादित घनीभूत पानी को घनीभूत पंप द्वारा छुट्टी दे दी जाती है, और निर्वहन शून्य प्रदूषण तक पहुंच गया है।नॉन कंडेंसिंग गैस नॉन कंडेंसिंग गैस पाइप द्वारा एंड कंडेनसर से जुड़ी होती है और वैक्यूम पंप द्वारा डिस्चार्ज की जाती है।
बहु-प्रभाव प्रणालियों के प्रमुख लाभ:
इनपुट ऊर्जा के अधिकतम उपयोग की क्षमता (भाप अर्थव्यवस्था)
पूर्ण प्रणाली को चलाने के लिए आवश्यक कम ऊर्जा
अतिरिक्त प्रभावों के साथ कम संघनक भार (कम ठंडा पानी की आवश्यकता)
शराब प्रवाह नियंत्रण
सुविधाजनक बेईमानी घनीभूत संग्रह और प्रसंस्करण
व्यक्तिगत प्रभावों की ऑनलाइन सफाई करने की क्षमता
समवर्ती प्रवाह विकल्प के साथ अधिकतम तापीय क्षमता
प्रदर्शन तुलना के लिये अलग बाष्पीकरण करनेवाला | ||||
मद | एकल प्रभाव बाष्पीकरण | बहु-प्रभाव बाष्पीकरण | टीवीआर बाष्पीकरण | एमवीआर बाष्पीकरण |
ऊर्जा की खपत | ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है, 1 टन पानी सैद्धांतिक रूप से 1 टन भाप की खपत करेगा | तुलनात्मक रूप से ऊर्जा संरक्षण | पारंपरिक बहु-प्रभाव बाष्पीकरण के आधार पर, एक और प्रभाव जोड़ा गया, लेकिन उच्च दबाव वाली भाप से संचालित होने की आवश्यकता है | बाष्पीकरण के लिए सबसे अधिक ऊर्जा बचत तकनीक, लेकिन 10-40kwh बिजली की खपत |
उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल | छोटा | बड़ा | बड़ा | छोटा |
ऊर्जा स्रोतों | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है, उच्च दबाव भाप की जरूरत है। | बिजली, पाइप नेटवर्क की जरूरत नहीं है, सभी क्लोज-लूप सर्कुलेशन सिस्टम |
स्वत: चलन | अर्ध स्वचालित | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण |

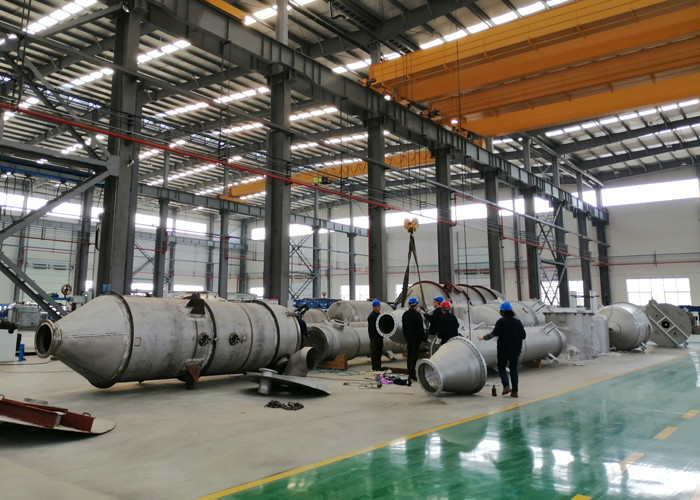

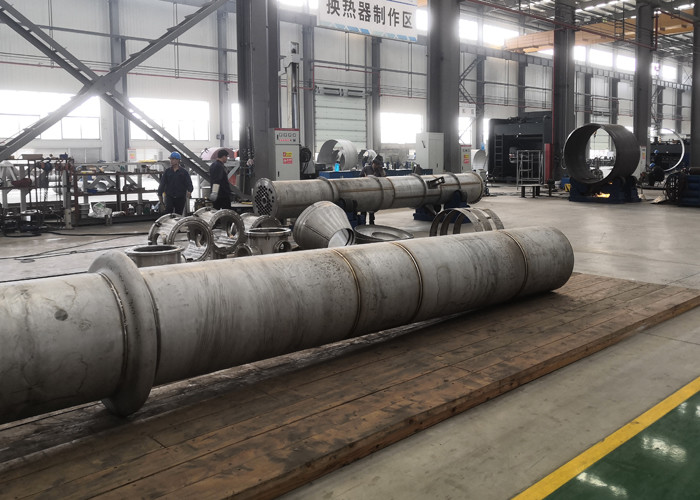

हमारी उत्पादन क्षमता
