बहु प्रभाव बल परिसंचरण पेय वाष्पीकरण प्रणाली का वाष्पीकरण
बहु प्रभाव बाष्पीकरण
एक ही प्रभाव में तरल को गर्म करने के लिए बाष्पीकरणकर्ता भाप की आपूर्ति की जाती है।कुल ऊष्मा भाप से स्थानांतरित नहीं होती है।तो बाकी गर्मी बर्बाद हो जाती है। गर्मी दक्षता का उपयोग करने के लिए, कनेक्शन बाष्पीकरणकर्ता बनाए जाते हैं ताकि एक प्रभाव से वाष्प अगले प्रभाव के लिए हीटिंग माध्यम के रूप में कार्य कर सके।
पतला फ़ीड पहले प्रभाव में प्रवेश करता है जहां यह आंशिक रूप से केंद्रित होता है;फिर यह अतिरिक्त एकाग्रता के लिए और जल्द ही दूसरे प्रभाव में प्रवाहित होता है।अंतिम एकाग्रता अंतिम प्रभाव में की जाती है।
पहले प्रभाव में कच्ची भाप डाली जाती है जिसमें वाष्प का दबाव उच्चतम P1 होता है, दूसरे प्रभाव में p2 होता है।
पी1>पी2.>p>.…..P,n प्रभावों की संख्या है।यह दबाव ढाल वैक्यूम पंप और कंडेनसर द्वारा बनाए रखा जाता है।
वाष्प के दबाव में कम होने के आधार पर, तरल का क्वथनांक भी तरल चाल के रूप में कम हो जाता है।
संरचना
मल्टीपल-इफेक्ट फॉलिंग फिल्म बाष्पीकरण में (प्रथम-प्रभाव, दूसरा-प्रभाव, तीसरा-प्रभाव) विभाजक और बाष्पीकरणकर्ता और प्री-हीटर्स, कंडेनसर और वैक्यूम पंप, फीडिंग पंप, सर्कुलेशन पंप, डिस्चार्ज पंप, कंडेन्स्ड वॉटर पंप, पाइपलाइन और फिटिंग शामिल हैं। , आदि। यह वैक्यूम गेज, थर्मामीटर, प्रेशर गेज, और इसी तरह से सुसज्जित है।
विशेषता
1. वाष्पीकरण क्षमता: 500Kg/h से 80T/h . तक
2. सामग्री: स्टेनलेस स्टील 304 या स्टेनलेस स्टील 316L;
3. पूर्ण बंद प्रक्रिया, तेज और निम्न तापमान वाष्पीकरण;
4. अंदर के पाइप मिरर पॉलिशिंग सीमलेस सैनिटरी पाइप हैं, इसलिए सामग्री को पाइप पर चिपकाना आसान नहीं है।सफाई के लिए यह आसान है;
5. कम वाष्पीकरण तापमान: स्प्रे प्रकार के गर्म दबाव पंप के माध्यम से माध्यमिक भाप का हिस्सा एकल-प्रभाव हीटर में प्रवेश किया जा सकता है।इससे गर्मी का पूरा उपयोग होगा और वाष्पीकरण का तापमान कम होगा।
6. बड़े एकाग्रता अनुपात: गिरने वाली फिल्म वाष्पीकरण को अपनाना, जो बड़ी चिपचिपाहट के साथ सामग्री तरल को प्रवाह और वाष्पित करना आसान हो जाता है, पैमाने पर कठिन, कम एकाग्रता समय।
7. यह उपकरण स्वचालित उत्पादन, बौद्धिक प्रणाली प्रबंधन का एहसास कर सकता है।
8. सामग्री की विभिन्न विशेषताओं और विभिन्न उपयोगकर्ताओं की आवश्यकताओं के अनुसार विभिन्न तकनीकी प्रक्रिया में डिजाइन किया जा सकता है।
आवेदन
आवश्यकता के अनुसार निम्नलिखित क्षेत्रों में मल्टीपल इफेक्ट इवेपोरेटर्स का व्यापक रूप से उपयोग किया जाता है।
अपशिष्ट उपचार: रसायन, फार्मास्युटिकल, कपड़ा, रंगाई, ब्रुअरीज, ऑटोमोबाइल, दूध, खाद्य उद्योग आदि जैसे उद्योग प्रक्रिया अपशिष्ट उत्पन्न करते हैं जो पर्यावरण के लिए हानिकारक हैं।इन बहिःस्रावों में आम तौर पर भारी मात्रा में पानी और अपशिष्ट (संदूषक) होते हैं।एमईई प्रणाली का उपयोग करके बहिःस्राव से पानी को वाष्पित करने से पानी का पुनर्चक्रण होता है।
डिसेलिनेशन: आरओ (रिवर्स ऑस्मोसिस) के रिजेक्ट में भारी मात्रा में पानी होता है।एमईई से पानी को रिसाइकल किया जा सकता है।
रासायनिक उद्योग / फार्मा उद्योग: उत्पाद के उत्पादन के लिए वांछित एकाग्रता की आवश्यकता होती है या वांछित सामग्री को अलग करने की आवश्यकता होती है।एमईई प्रणाली का उपयोग करके वांछित एकाग्रता प्राप्त की जाती है।
दुग्ध उद्योग: दूध को एमईई प्रणाली में केंद्रित किया जा सकता है।
चीनी उद्योग: गन्ने के रस को एमईई प्रणाली से केंद्रित किया जा सकता है।
खाद्य उद्योग: एमईई प्रणाली में टमाटर के रस की सघनता, सॉसेज, फलों के रस की सघनता की जा सकती है।
लाभ: ऊष्मा स्रोत की कम खपत से वाष्पीकरण प्राप्त किया जा सकता है।
विशिष्ट तीन प्रभाव गिरने वाली फिल्म बाष्पीकरणकर्ता विनिर्देश और तकनीकी पैरामीटर:
|
पैरामीटर/ विशेष विवरण |
एचपी-3.0 | एचपी-4.5 | एचपी-6.0 | एचपी-9.0 | एचपी-12.0 | एचपी-15 | एचपी-20 | एचपी-24 | एचपी-30 | एचपी-50 | |
|
वाष्पीकरण क्षमता (किलो / घंटा) |
3000 | 4500 | 6000 | ९००० | 12000 | 15000 | 20000 | 24000 | 30000 | ५०००० | |
|
का उपभोग कच्ची भाप (किलो / घंटा) |
900 | १३५० | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | ९००० | 15000 | |
|
वैक्यूम डिग्री प्रत्येक प्रभाव |
प्रथम प्रभाव |
0 | |||||||||
|
दूसरा प्रभाव |
448 | ||||||||||
| (मिमीएचजी) |
तीसरा प्रभाव |
640 | |||||||||
|
वाष्पीकरण तापमान प्रत्येक प्रभाव |
प्रथम प्रभाव |
99 | |||||||||
|
दूसरा प्रभाव |
76 | ||||||||||
|
तीसरा प्रभाव |
53 | ||||||||||
|
भाप का दबाव वाष्पीकरण (एमपीए) |
0.6-1.0 (पूर्ण दबाव) | ||||||||||
| फ़ीड में ठोस सामग्री (％) | 6-7 (मकई के गूदे का उदाहरण) | ||||||||||
| ठोस सामग्री आउटलेट (％) | 42-48 (मकई के गूदे का उदाहरण) | ||||||||||

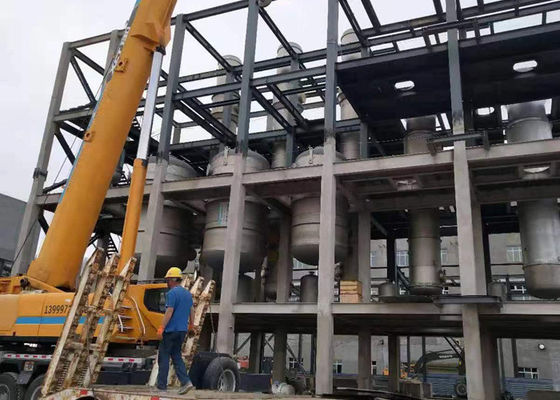

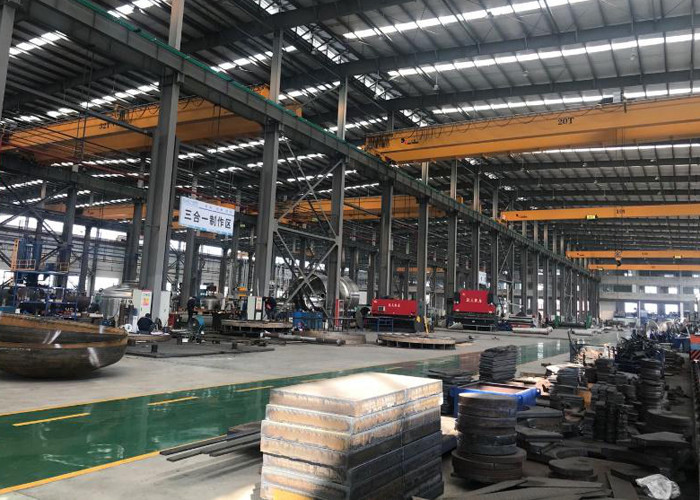

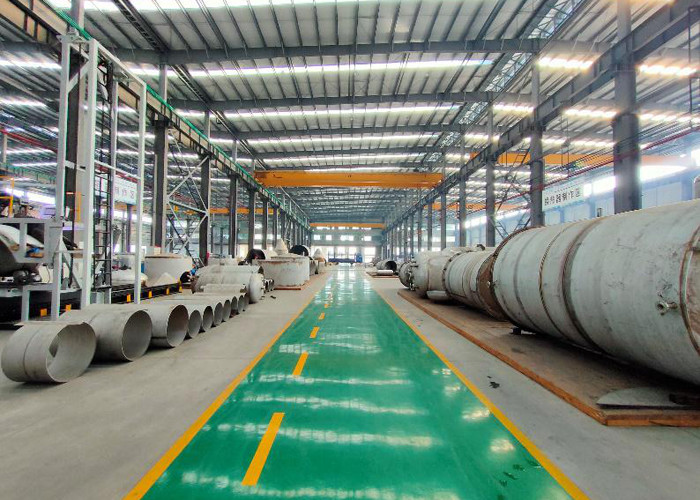

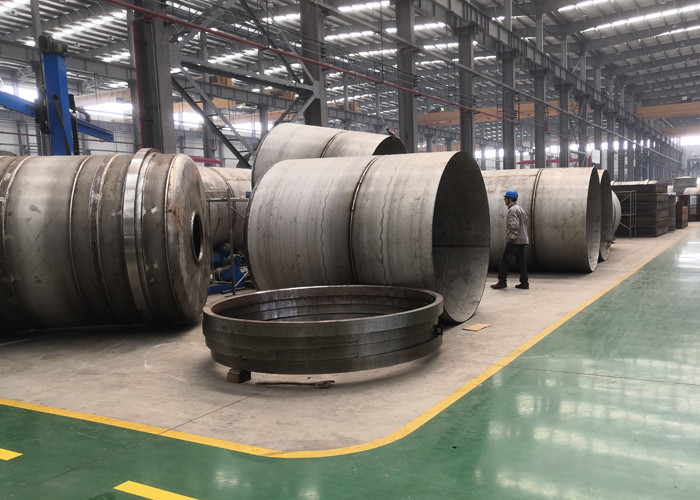

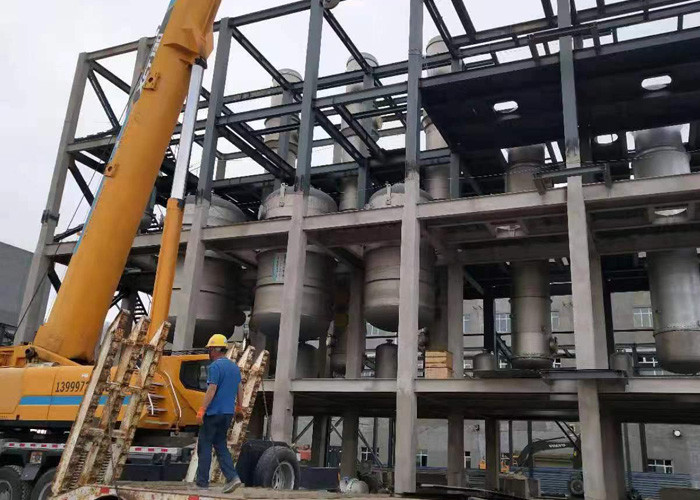

हमारी उत्पादन साइट
