Stainless Steel TVR Evaporator With Steam Jet Pump

स्टीम जेट पंप के साथ स्टेनलेस स्टील टीवीआर बाष्पीकरण

  • हाई लाइट

    SUS304L TVR बाष्पीकरण

    ,

    HANPU TVR बाष्पीकरण

    ,

    TVR थर्मल वाष्प पुनर्संपीड़न;

  • आवेदन
    आसवन स्तंभ औद्योगिक पैमाने
  • कुंजी बेचना अंक
    भाप जेट पंप
  • वोल्टेज
    220V/480V...
  • प्रमुख घटक
    मोटर, जेट पंप
  • मुख्य उपयोग करता है
    आसवन, वाष्पीकरण, एकाग्रता और क्रिस्टलीकरण
  • सामग्री
    SUS304L/316L
  • वारंटी सेवा के बाद
    सुविधा किस्त और कमीशन
  • विपणन प्रकार
    अनुकूलित आवश्यक उत्पाद
  • गारंटी
    12 महीने
  • उत्पत्ति के प्लेस
    Jiangsu, चीन
  • ब्रांड नाम
    HANPU
  • प्रमाणन
    CE,ISO9001
  • मॉडल संख्या
    एचपी-एमवीआर
  • न्यूनतम आदेश मात्रा
    एक सेट
  • मूल्य
    100,000USD~2,500,000USD/SET
  • पैकेजिंग विवरण
    मजबूत पट्टा के साथ पैकेज
  • प्रसव के समय
    90 दिन
  • भुगतान शर्तें
    टी / टी, एल / सी, डी / ए, डी / पी
  • आपूर्ति की क्षमता
    1 सेट/90 दिन

स्टीम जेट पंप के साथ स्टेनलेस स्टील टीवीआर बाष्पीकरण

उच्च कुशल टीवीआर स्टेनलेस स्टील बाष्पीकरण करनेवाला टीवीआर आसवन स्तंभ भाप जेट पंप के साथ औद्योगिक पैमाने



टीवीआर बाष्पीकरणकर्ता

टीवीआर बाष्पीकरणकर्ता वाष्प विभाजक से वाष्प के एक हिस्से को फिर से संपीड़ित करने के लिए थर्मल वाष्प पुनर्संपीड़न का उपयोग करते हैं और पहले चरण को गर्म करने के लिए भाप के साथ मिलाते हैं।

TVR बाष्पीकरण के लिए प्रक्रिया

थर्मल वाष्प पुनर्संपीड़न (टीवीआर) आम तौर पर एक या अधिक चरणों में एक बेदखलदार में मध्यम या उच्च दबाव भाप का उपयोग करके होता है जो वाष्प विभाजक से वाष्प के एक हिस्से को रीसायकल करता है और इसे भाप के साथ मिलाता है।इस मिश्रण का उपयोग वाष्पीकरण के पहले चरण को गर्म करने के लिए किया जाता है।

एक टीवीआर बाष्पीकरण के लिए भाप की खपत लगभग अलग-अलग होगी।0.3 - 0.07 किग्रा भाप प्रति किग्रा पानी का वाष्पीकरण उन चरणों की संख्या पर निर्भर करता है जिन पर पुनर्संपीड़न होता है।

यह डिज़ाइन सीधे स्टीम हीटेड डिज़ाइनों की तुलना में कम खर्चीली मशीनरी प्रदान करता है, लेकिन इसके लिए प्रेरक भाप दबाव की आवश्यकता होती है।



थर्मो कम्प्रेसर

थर्मो कंप्रेशर्स को अन्यत्र उपयोग के लिए अपशिष्ट भाप को कैप्चर और रीकंप्रेस करके गर्मी ऊर्जा को रीसायकल करने के लिए डिज़ाइन किया गया है।

इजेक्टर की तरह थर्मो कंप्रेशर्स में कोई मूविंग पार्ट नहीं होता है।यांत्रिक डिजाइन में स्टीम चेस्ट, नोजल होल्डर, नोजल और डिफ्यूज़र होते हैं।

थर्मो कंप्रेसर एक प्रेरक द्रव के रूप में उच्च दबाव वाली भाप का उपयोग करता है, जो भाप छाती में प्रवेश करता है और नोजल के माध्यम से फैलता है।

उच्च-वेग वाली भाप तब अपशिष्ट भाप को एक मिश्रण कक्ष में प्रवेश करती है जहाँ तरल पदार्थ संयुक्त होते हैं।

मिश्रित तरल पदार्थ को डिफ्यूज़र के माध्यम से तत्काल दबाव में पुन: संपीड़ित किया जाता है, जो रिवर्स में नोजल के रूप में कार्य करता है, वेग ऊर्जा को दबाव ऊर्जा में परिवर्तित करता है।

थर्मो कंप्रेशर्स को खाद्य, पेट्रोलियम, रसायन, बिजली और कागज उद्योगों में अनुप्रयोगों के लिए डिज़ाइन किया गया है।थर्मल पुनर्संपीड़न आमतौर पर डेयरी और जूस उद्योगों में एकाग्रता प्रक्रिया के दौरान बाष्पीकरणकर्ताओं से भाप को पुनः प्राप्त करने और पुन: उपयोग करने के लिए लागू किया जाता है।

सभी थर्मो कम्प्रेसर कस्टम डिज़ाइन किए गए हैं और हमारे ग्राहक के सटीक विनिर्देशों को पूरा करने के लिए प्रदर्शन का परीक्षण किया गया है।

थर्मो कंप्रेसर हीट रिकवरी सिस्टम के बारे में अधिक जानने के लिए, और अपनी विशिष्ट प्रक्रिया या आवेदन पर चर्चा करने के लिए, कृपया हमसे संपर्क करने में संकोच न करें।



विशेषताएं

वाष्पन ऊर्जा का केवल एक अंश सजीव भाप के रूप में उपयोग करना पड़ता है।

कम निवेश लागत।

मौजूदा संयंत्रों में रेट्रोफिटिंग संभव है।

विभिन्न अनुप्रयोगों के लिए उपयुक्त।



वेरिएंट

भाप की खपत को कम करने के लिए चरणों की संख्या में वृद्धि।

नमक पृथक्करण के साथ या बिना।

विभिन्न प्रीहीटिंग अवधारणाएं।

मिश्रण में अधिशेष वाष्प का संघनन- या सतह संघनित्र।





प्रदर्शन तुलना के लिये अलग बाष्पीकरण करनेवाला
मद एकल प्रभाव बाष्पीकरण बहु-प्रभाव बाष्पीकरण टीवीआर बाष्पीकरण एमवीआर बाष्पीकरण
ऊर्जा की खपत ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है, 1 टन पानी सैद्धांतिक रूप से 1 टन भाप की खपत करेगा तुलनात्मक रूप से ऊर्जा संरक्षण पारंपरिक बहु-प्रभाव बाष्पीकरण के आधार पर, एक और प्रभाव जोड़ा गया, लेकिन उच्च दबाव वाली भाप से संचालित होने की आवश्यकता है बाष्पीकरण के लिए सबसे अधिक ऊर्जा बचत तकनीक, लेकिन 10-40kwh बिजली की खपत
उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल छोटा बड़ा बड़ा छोटा
ऊर्जा स्रोतों भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है, उच्च दबाव भाप की जरूरत है। बिजली, पाइप नेटवर्क की जरूरत नहीं है, सभी क्लोज-लूप सर्कुलेशन सिस्टम
स्वत: चलन अर्ध स्वचालित पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण



कार्य सिद्धांत ड्राइंग

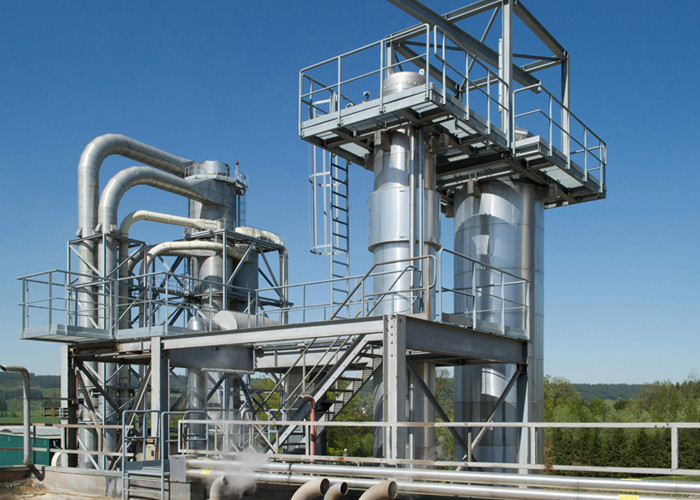

स्टीम जेट पंप के साथ स्टेनलेस स्टील टीवीआर बाष्पीकरण 0

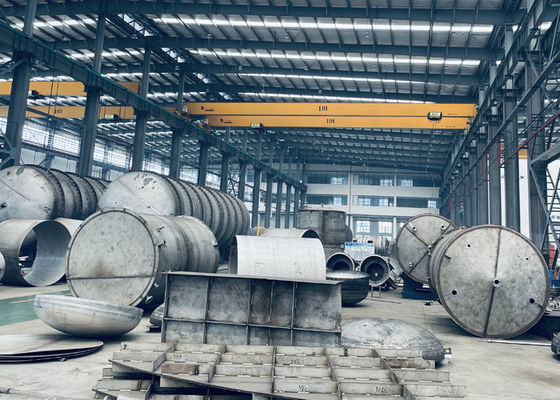

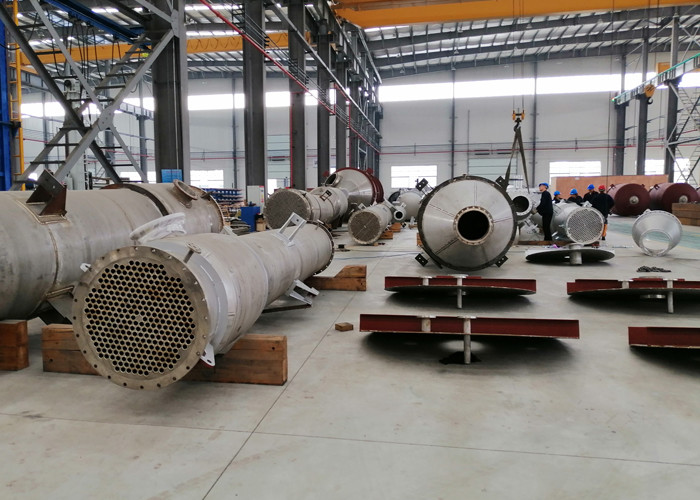

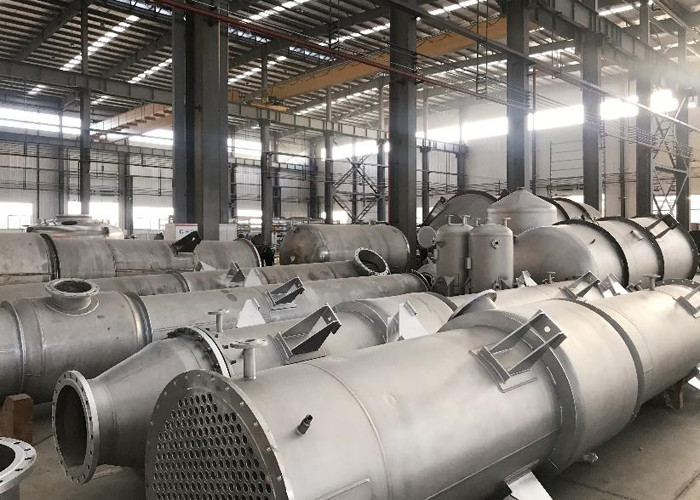

कार्यशाला स्थल

स्टीम जेट पंप के साथ स्टेनलेस स्टील टीवीआर बाष्पीकरण 1

स्टीम जेट पंप के साथ स्टेनलेस स्टील टीवीआर बाष्पीकरण 2



प्रमाणपत्र

स्टीम जेट पंप के साथ स्टेनलेस स्टील टीवीआर बाष्पीकरण 3
