औद्योगिक जल डिस्टिलर वैक्यूम वाष्पीकरण मशीन टीवीआर बाष्पीकरण
विवरण
टीवीआर बाष्पीकरण प्रणाली उस प्रणाली की तुलना में बेहतर होती है जो सीधे माध्यमिक भाप का निर्वहन करती है।यह सेकेंडरी स्टीम के हिस्से को रिकवर करने के लिए जेट हीट पंप का इस्तेमाल करता है।चूंकि जेट हीट पंप 1 किग्रा उच्च दबाव वाली भाप केवल 0.3 किग्रा माध्यमिक भाप को बाहर निकाल सकती है, इसलिए हालांकि यह प्रणाली सरल और कॉम्पैक्ट है, इसकी ऊर्जा दक्षता अपेक्षाकृत कम है।ताप पंप वाष्पीकरण के सामान्य रूप आम तौर पर उपर्युक्त जेट ताप पंप वाष्पीकरण (टीवीआर) और प्रत्यक्ष संपीड़न माध्यमिक भाप यांत्रिक संपीड़न ताप पंप वाष्पीकरण (एमवीआर) होते हैं।हाल के वर्षों में, इंजीनियरिंग सामग्री, संरचना और विनिर्माण प्रौद्योगिकी में महत्वपूर्ण प्रगति के कारण और ऊर्जा की कीमतों में वृद्धि के साथ, यांत्रिक संपीड़न ताप पंप अधिक से अधिक महत्वपूर्ण हो गए हैं।विभिन्न तनु समाधानों के वाष्पीकरण और एकाग्रता के लिए हीट पंपों का व्यापक रूप से उपयोग किया जाता है।वास्तविक औद्योगिक उत्पादन में हीट पंप वाष्पीकरण तकनीक का उपयोग बहुत किफायती साबित हुआ है।गर्मी पंप डिवाइस को अधिक गर्मी ऊर्जा प्राप्त करने के लिए केवल उच्च गुणवत्ता वाली ऊर्जा की थोड़ी मात्रा का उपभोग करने की आवश्यकता होती है, जिससे ऊर्जा की बर्बादी कम हो जाती है।अधिकांश अनुप्रयोगों में, गर्मी पंप वाष्पीकरण की ऊर्जा खपत एकल-प्रभाव या बहु-प्रभाव वाष्पीकरण की तुलना में बहुत कम है, और ताप पंप प्रौद्योगिकी का उपयोग बड़ी संख्या में बॉयलर रूम को प्रतिस्थापित कर सकता है, ईंधन की बचत कर सकता है, वायुमंडलीय प्रदूषण को कम कर सकता है, और अपशिष्ट गर्मी के उपयोग को कम करना।गर्मी प्रदूषण के परिणामस्वरूप, शहर की पर्यावरणीय स्वच्छता में सुधार होना तय है, और यह पारिस्थितिक संतुलन के लिए भी फायदेमंद है।कम ऊर्जा खपत के साथ हीट पंप वाष्पीकरण एक बहुत ही विश्वसनीय वाष्पीकरण विधि है।ऊर्जा की बचत और स्थिरता के कारण, रासायनिक प्रक्रिया में इसका व्यापक रूप से उपयोग किया गया है।
विनिर्देश
| 10T/h बाष्पीकरण चलाने की लागत की तुलना करें | |||
| नाम | एमवीआर बाष्पीकरण | ट्रिपल-प्रभाव बाष्पीकरण | |
| भाप की खपत लागत | 0.6 (सामग्री पूर्व-हीटिंग भाप की खपत) टी / एच × 180 आरएमबी / टी = 108 आरएमबी / एच | [4.0+0.6 (सामग्री पूर्व-हीटिंग भाप की खपत)] टी/एच×180आरएमबी/टी=828आरएमबी/एच | |
| आवेश | 500kw / h × 0.80RMB / kw = 400RMB / h | 160kw/h×0.80RMB/kw=128RMB/h | |
| संघनित पानी की वसूली | 10.6t/h×3RMB/t=32RMB/h | 14.6t/h×3RMB/t=44RMB/h | |
| संचालन लागत प्रति घंटा | 108+400-32=476आरएमबी/एच | 828+128-44=912आरएमबी/एच | |
| वार्षिक परिचालन लागत | 476RMB/h×24h×300day=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
| वार्षिक परिचालन लागत अंतर:6566400-3427200=3139200आरएमबी | |||
विशेषता
एमवीआर मजबूर परिसंचरण वाष्पीकरण प्रणाली में वाष्पीकरण, विभाजक और मजबूर परिसंचरण पंप, और भाप कंप्रेसर के मुख्य उपकरण होते हैं।सामग्री बाष्पीकरणकर्ता की ट्यूब में ट्यूब के बाहर भाप के साथ गर्मी का आदान-प्रदान करती है, और तापमान बढ़ जाता है;तापमान वृद्धि के बाद के घोल को भाप और घोल के दो चरणों में विभाजित किया जाता है, और भाप विभाजक तक बढ़ जाती है, और डिमिस्टर भाप में फंसे तरल को अलग कर देता है।बूंदों को शुद्ध किया जाता है और कंप्रेसर को भेजा जाता है।कंप्रेसर भाप को संपीड़ित करता है और इसे द्वितीयक भाप रीसाइक्लिंग और निरंतर वाष्पीकरण का एहसास करने के लिए भाप को गर्म करने के लिए बाष्पीकरणकर्ता खोल में पहुंचाता है।वाष्पीकरण सामग्री से बहने वाली माध्यमिक भाप पैदा करता है, सामग्री सुपरसैचुरेटेड सामग्री में केंद्रित होती है, क्रिस्टलीकृत होती है, और क्रिस्टल स्लरी डिस्चार्ज पंप द्वारा परिसंचरण पाइपलाइन से आउटपुट होता है;मातृ शराब मजबूर परिसंचरण पंप में प्रवेश करती है, परिसंचरण पंप की कार्रवाई के तहत बाष्पीकरणकर्ता में प्रवेश करती है, और फिर वाष्पित हो जाती है।ध्यान केंद्रित करने और क्रिस्टलीकृत करने के लिए यह चक्र लगातार वाष्पित होता है।इसके निम्नलिखित फायदे हैं: 1. उच्च चिपचिपाहट वाली सामग्री के लिए उपयुक्त, 2. कणों वाली सामग्री;3. उच्च एकाग्रता अनुपात;4. पाइपलाइन की उच्च प्रवाह दर, दीवार या पैमाने को सुखाने के लिए आसान नहीं है।
आवेदन
प्रक्रिया उद्योग के लिए वाष्पीकरण और एकाग्रता
1) खाद्य किण्वन (एगिनोमोटो, साइट्रिक एसिड, स्टार्च और चीनी)
2) फार्मेसी (पारंपरिक चीनी दवा की तैयारी, पश्चिमी चिकित्सा की कम तापमान एकाग्रता)
3) ठीक रसायन (कीटनाशक, सिंथेटिक रंग, कार्बनिक रंगद्रव्य, पेंट, मसाला और सार, कॉस्मेटिक)
4)क्लोरीन रसायन (नमक जल सांद्रता)
5)समुद्री जल लवण
6) धातुकर्म में
औद्योगिक अपशिष्ट जल के लिए "शून्य रिलीज" समाधान
1) अमोनिया और क्लोराइड नुक़सान पानी, कई अकार्बनिक नमक नुक़सान पानी
2) अपशिष्ट जल विद्युत चढ़ाना
3) अपशिष्ट जल की छपाई और रंगाई
4) खाद्य उद्योग अपशिष्ट जल
5) कागज अपशिष्ट जल
6) पेट्रोकेमिकल, धातु विज्ञान अपशिष्ट जल

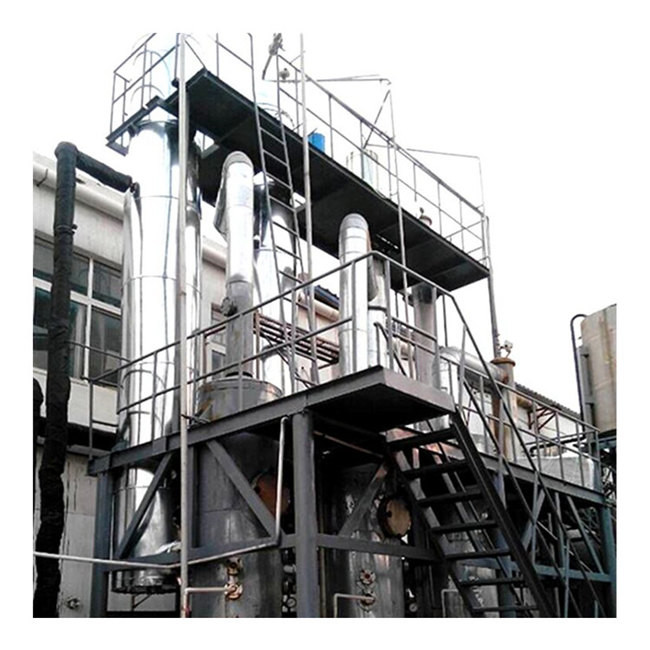

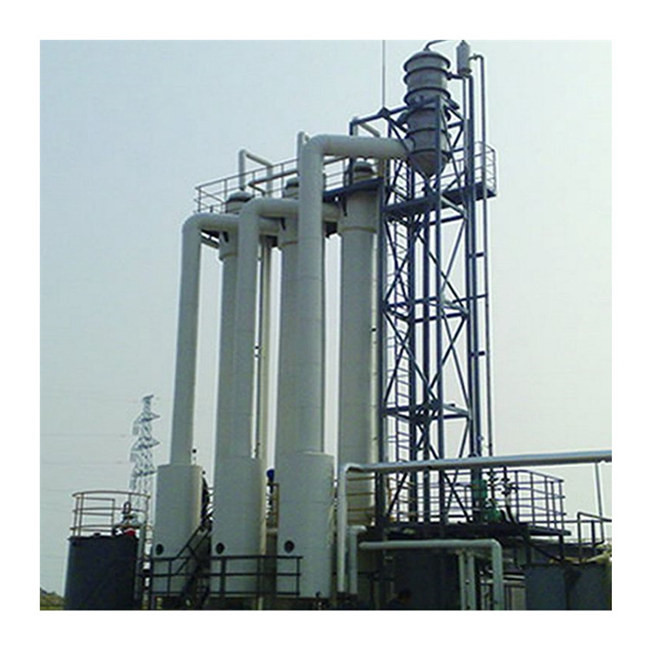

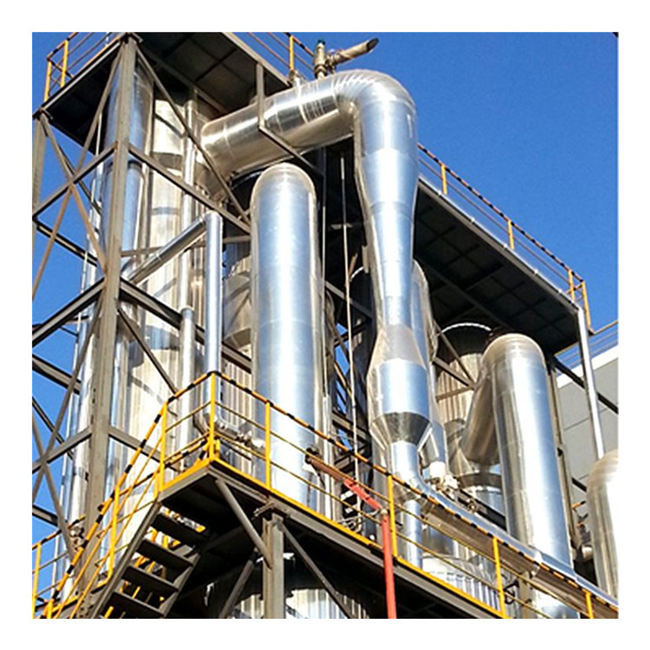

चित्र
