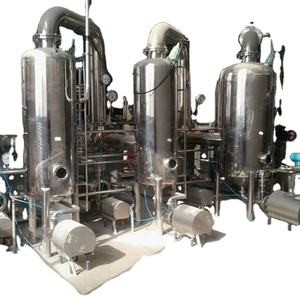

उच्च कुशल टीवीआर स्टेनलेस स्टील वाष्पीकरण टीवीआर आसवन स्तंभ भाप जेट पंप के साथ औद्योगिक पैमाने
टीवीआर वाष्पीकरण
टीवीआर वाष्पीकरणकर्ता वाष्प विभाजक से वाष्प के एक हिस्से को पुनः संपीड़ित करने के लिए थर्मल वाष्प पुनः संपीड़न का उपयोग करते हैं और इसे पहले चरण को गर्म करने के लिए भाप के साथ मिलाते हैं।
टीवीआर वाष्पीकरण के लिए प्रक्रिया
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamइस मिश्रण का प्रयोग प्रथम वाष्पीकरण चरण को गर्म करने के लिए किया जाता है।
एक टीवीआर वाष्पीकरण के लिए भाप की खपत लगभग 0.3 - 0.07 किलोग्राम भाप प्रति किलोग्राम पानी वाष्पीकरण के आधार पर उस चरण की संख्या के आधार पर भिन्न होगी जिस पर पुनः संपीड़न होता है।
यह डिजाइन सीधे भाप से गरम किए गए डिजाइनों की तुलना में कम महंगी मशीनरी प्रदान करता है लेकिन इसके लिए मोटर भाप के दबाव की आवश्यकता होती है।
थर्मो कंप्रेसर
थर्मो कंप्रेसरों को अपशिष्ट वाष्प को अन्यत्र उपयोग के लिए कैप्चर और पुनः संपीड़ित करके हीट एनर्जी को रीसायकल करने के लिए डिज़ाइन किया गया है।
थर्मो कंप्रेसरों में, ईजेक्टरों की तरह, कोई चलती भाग नहीं होते हैं। यांत्रिक डिजाइन में एक भाप छाती, नोजल धारक, नोजल और डिफ्यूज़र होते हैं।
थर्मो कंप्रेसर उच्च दबाव वाले भाप का उपयोग करता है, जो एक गतिशील द्रव के रूप में भाप छाती में प्रवेश करता है और नोजल के माध्यम से विस्तार करता है।
उच्च गति वाली भाप फिर अपशिष्ट भाप को मिश्रण कक्ष में ले जाती है जहां तरल पदार्थों को मिलाया जाता है।
मिश्रित तरल पदार्थों को फिर डिफ्यूज़र के माध्यम से तत्काल दबाव में पुनः संपीड़ित किया जाता है, जो विपरीत दिशा में एक नोजल के रूप में कार्य करता है, गति ऊर्जा को दबाव ऊर्जा में पुनः परिवर्तित करता है।
थर्मो कंप्रेसर खाद्य, पेट्रोलियम, रासायनिक, बिजली और कागज उद्योगों में अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।थर्मल पुनः संपीड़न आमतौर पर दूध और रस उद्योगों में एकाग्रता प्रक्रिया के दौरान वाष्पीकरण से वाष्प को पुनः प्राप्त करने और पुनः उपयोग करने के लिए लागू किया जाता है.
सभी थर्मो कंप्रेसर हमारे ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए कस्टम डिजाइन और प्रदर्शन परीक्षण किए गए हैं।
थर्मो कंप्रेसर हीट रिकवरी सिस्टम के बारे में अधिक जानने के लिए, और अपनी विशिष्ट प्रक्रिया या आवेदन पर चर्चा करने के लिए, कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
विशेषताएं
वाष्पीकरण ऊर्जा का केवल एक अंश ही सक्रिय वाष्प के रूप में उपयोग किया जाना है।
कम निवेश लागत।
मौजूदा संयंत्रों में आधुनिकीकरण संभव है।
विभिन्न अनुप्रयोगों के लिए उपयुक्त।
वेरिएंट
भाप की खपत को कम करने के लिए चरणों की संख्या में वृद्धि।
नमक पृथक्करण के साथ या बिना।
विभिन्न प्रीहीटिंग अवधारणाएं।
मिश्रण या सतह के संघनकों में अतिरिक्त वाष्प का संघनन।
| प्रदर्शन तुलना के लिए भिन्नवाष्पीकरक | ||||
| पद | एकल प्रभाव वाष्पीकरण | बहु-प्रभाव वाष्पीकरक | टीवीआर वाष्पीकरण | एमवीआर वाष्पीकरण |
| ऊर्जा की खपत | ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है, सिद्धांत में 1 टन पानी 1 टन भाप का उपभोग करेगा | तुलनात्मक रूप से ऊर्जा संरक्षण | पारंपरिक बहु-प्रभाव वाष्पीकरण पर आधारित, एक और प्रभाव जोड़ा, लेकिन उच्च दबाव भाप संचालित की जरूरत है | वाष्पीकरण के लिए सबसे अधिक ऊर्जा की बचत तकनीक, लेकिन 10-40kwh बिजली की खपत |
| फर्श का स्थान | छोटा | बड़ा | बड़ा | छोटा |
| ऊर्जा स्रोत | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की आवश्यकता है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की आवश्यकता है | स्टीम एंड पावर, स्टीम पाइप नेटवर्क और बॉयलर की जरूरत है, उच्च दबाव वाले स्टीम की जरूरत है। | बिजली, पाइप नेटवर्क की जरूरत नहीं है, सभी बंद-लूप परिसंचरण प्रणाली |
| स्वचालितता | अर्ध-स्वचालित | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण |
कार्य सिद्धांत चित्रण

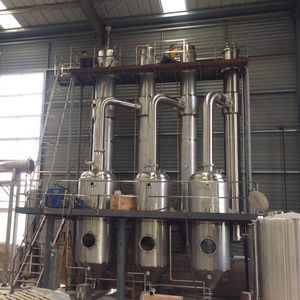

कार्यशाला स्थल
प्रमाणपत्र
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
