औद्योगिक जल आसवन वैक्यूम वाष्पीकरण मशीन TVR वाष्पीकरण
विवरण
टीवीआर वाष्पीकरण प्रणाली को सीधे द्वितीयक वाष्प को बाहर निकालने वाली प्रणाली की तुलना में बेहतर बनाया गया है। यह द्वितीयक वाष्प के हिस्से को पुनः प्राप्त करने के लिए एक जेट हीट पंप का उपयोग करता है।चूंकि जेट हीट पंप 1 किलो उच्च दबाव भाप केवल बाहर निकाल सकते हैं 0.3 किलोग्राम द्वितीयक भाप, इसलिए यद्यपि यह प्रणाली सरल और कॉम्पैक्ट है, इसकी ऊर्जा दक्षता अपेक्षाकृत कम है।हीट पंप वाष्पीकरण के सामान्य रूप आम तौर पर उपर्युक्त जेट हीट पंप वाष्पीकरण (TVR) और प्रत्यक्ष संपीड़न माध्यमिक भाप यांत्रिक संपीड़न हीट पंप वाष्पीकरण (MVR) हैंहाल के वर्षों में, इंजीनियरिंग सामग्री, संरचना और विनिर्माण प्रौद्योगिकी में महत्वपूर्ण प्रगति के कारण और ऊर्जा की कीमतों में वृद्धि के साथ,यांत्रिक संपीड़न हीट पंप अधिक से अधिक महत्वपूर्ण हो गए हैंविभिन्न पतले समाधानों के वाष्पीकरण और एकाग्रता के लिए हीट पंप का व्यापक रूप से उपयोग किया जाता है।हीट पंप वाष्पीकरण तकनीक का प्रयोग बहुत किफायती साबित हुआ है. हीट पंप डिवाइस को अधिक गर्मी ऊर्जा प्राप्त करने के लिए केवल उच्च गुणवत्ता वाली ऊर्जा की एक छोटी मात्रा की खपत करने की आवश्यकता होती है, जिससे ऊर्जा की बर्बादी कम हो जाती है।गर्मी पंप वाष्पीकरण की ऊर्जा खपत एकल प्रभाव या बहु प्रभाव वाष्पीकरण की तुलना में बहुत कम है, और हीट पंप प्रौद्योगिकी का उपयोग बड़ी संख्या में बॉयलर कमरों को बदल सकता है, ईंधन की बचत, वायुमंडलीय प्रदूषण को कम करता है, और अपशिष्ट गर्मी के उपयोग को कम करता है।शहर की पर्यावरणीय स्वच्छता में सुधार होगा, और यह पारिस्थितिक संतुलन के लिए भी फायदेमंद है। हीट पंप वाष्पीकरण कम ऊर्जा खपत के साथ एक बहुत ही विश्वसनीय वाष्पीकरण विधि है। ऊर्जा की बचत और स्थिरता के कारण,यह व्यापक रूप से रासायनिक प्रक्रिया में इस्तेमाल किया गया है.
विनिर्देश
| 10 टी/घंटा वाष्पीकरण की लागत की तुलना |
|
| नाम |
एमवीआर वाष्पीकरण |
ट्रिपल-इफेक्ट वाष्पीकरण |
|
| भाप की खपत की लागत |
0.6 ((सामग्री के पूर्व ताप के लिए भाप की खपत) t/h×180RMB/t=108RMB/h |
[4.0+0.6 ((सामग्री पूर्व ताप भाप की खपत) ]t/h×180RMB/t=828RMB/h |
|
| विद्युत प्रभार |
500kw/h×0.80RMB/kw=400RMB/h |
160kw/h×0.80RMB/kw=128RMB/h |
|
| संघनित जल का पुनः उपयोग |
10.6t/h×3RMB/t=32RMB/h |
14.6t/h×3RMB/t=44RMB/h |
|
| संचालन लागत प्रति घंटा |
108+400-32=476RMB/h |
828+128-44=912RMB/h |
|
| वार्षिक परिचालन लागत |
476 आरएमबी/घंटा×24 घंटे×300 दिन=3427200 आरएमबी |
912 आरएमबी/घंटा×24 घंटे×300 दिन=6566400 आरएमबी |
|
| वार्षिक परिचालन लागत अंतर:6566400-3427200=3139200RMB |
विशेषता
एमवीआर मजबूर परिसंचरण वाष्पीकरण प्रणाली में वाष्पीकरण, विभाजक और मजबूर परिसंचरण पंप और भाप कंप्रेसर का मुख्य उपकरण होता है।सामग्री वाष्पीकरक के ट्यूब में ट्यूब के बाहर भाप के साथ गर्मी का आदान-प्रदान, और तापमान बढ़ता है; तापमान बढ़ने के बाद समाधान को भाप और समाधान के दो चरणों में विभाजित किया जाता है, और भाप विभाजक तक बढ़ जाती है,और डिमिस्टर भाप में ले जाने वाले तरल को अलग करता है. बूंदों को शुद्ध किया जाता है और कंप्रेसर में भेजा जाता है.कंप्रेसर वाष्प को संपीड़ित करता है और इसे द्वितीयक वाष्प पुनर्चक्रण और निरंतर वाष्पीकरण को प्राप्त करने के लिए वाष्प को गर्म करने के लिए वाष्पीकरक खोल में ले जाता हैवाष्पीकरण से माध्यमिक भाप उत्पन्न होती है, जो सामग्री से बहती है, सामग्री को अतिसंतृप्त सामग्री में केंद्रित किया जाता है, क्रिस्टलीकृत,और क्रिस्टल स्लरी को डिस्चार्ज पंप द्वारा परिसंचरण पाइपलाइन से बाहर निकाला जाता है; मूल तरल पदार्थ जबरन परिसंचरण पंप में प्रवेश करता है, परिसंचरण पंप की क्रिया के तहत वाष्पीकरण में प्रवेश करता है, और फिर वाष्पित हो जाता है।इस चक्र को लगातार वाष्पित करके एकाग्र और क्रिस्टलीकृत किया जाता है।इसके निम्नलिखित फायदे हैंः 1. उच्च चिपचिपाहट वाली सामग्री के लिए उपयुक्त, 2. कणों वाली सामग्री; 3. उच्च एकाग्रता अनुपात; 4. पाइपलाइन की उच्च प्रवाह दर,दीवार या स्केल को सूखना आसान नहीं है.
आवेदन
प्रक्रिया उद्योग के लिए वाष्पीकरण और एकाग्रता
1)खाद्य पदार्थों का किण्वन (एजिनोमोटो, लिथेरिक एसिड, स्टार्च और चीनी)
2)फार्मेसी (परंपरागत चीनी चिकित्सा तैयारी, पश्चिमी चिकित्सा की कम तापमान एकाग्रता)
3) ठीक रसायन (कीटनाशक, सिंथेटिक रंग, कार्बनिक रंगद्रव्य, पेंट, मसाले और सार, सौंदर्य प्रसाधन)
4) क्लोरीन रासायनिक (नमक पानी की एकाग्रता)
5)समुद्र जल का निर्जलीकरण
6)धातुकर्म में
औद्योगिक अपशिष्ट जल के लिए "शून्य रिलीज़" समाधान
1)अमोनिया और क्लोराइड अपशिष्ट जल, कई अकार्बनिक नमक अपशिष्ट जल
2)इलेक्ट्रोप्लाटिंग अपशिष्ट जल
3)अवशिष्ट जल का मुद्रण और रंग
4)खाद्य उद्योग के अपशिष्ट जल
5) कागज के अपशिष्ट जल
6)पेट्रोकेमिकल, धातु उद्योग के अपशिष्ट जल

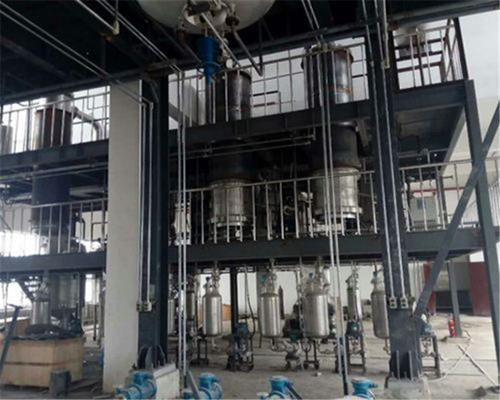

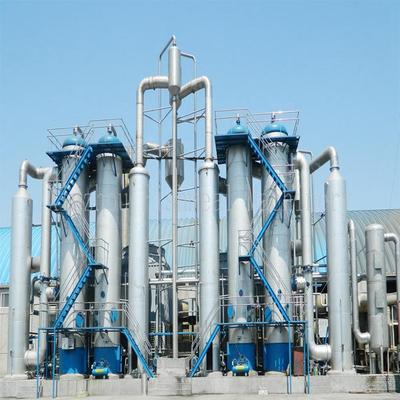

चित्र
एमवीआर प्रणाली का परिचय
यांत्रिक वाष्पीकरण पुनः संपीड़न प्रणाली, जिसे एमवीआर कहा जाता है, जिसका सिद्धांत उच्च दक्षता वाले वाष्प कंप्रेसर द्वारा वाष्पीकरणकर्ता द्वारा उत्पन्न दूसरी भाप को संपीड़ित करना है;यह प्रक्रिया बिजली की ऊर्जा को खाने की ऊर्जा में स्थानांतरित करती है और दूसरे भाप के दबाव और तापमान को बढ़ाती हैउच्च तापमान वाला दूसरा भाप वाष्पीकरण के लिए उत्पाद को गर्म करने के लिए वाष्पीकरण कक्ष में भेजा जाएगा। इसलिए दूसरे भाप के वाष्पीकरण की गुप्त गर्मी का परिपत्र रूप से उपयोग किया जा सकता है।संपीड़न हीट पंप के रूप में कंप्रेसर ब्लेड व्हील की यांत्रिक ऊर्जा कम ऊर्जा का उपयोग करना, ऊर्जा हीटिंग माध्यम में जोड़ी जाती है और हीटिंग प्रक्रिया में परिपत्र रूप से उपयोग की जाती है। इस परिस्थिति में, हीटिंग माध्यम के रूप में पहले भाप को जोड़ने की कोई आवश्यकता नहीं है।
एमवीआर प्रणाली का लाभ
(1) सबसे कम ऊर्जा खपत और संचालन लागत, एक टन पानी के वाष्पीकरण की बिजली की खपत 15-50kw है। (2) तापमान अंतर छोटा है, हीटिंग कोमल है, उत्पाद का नुकसान कम है।
(3) कॉम्पैक्ट संरचना और कम निर्माण लागत; संयंत्र का क्षेत्र पारंपरिक वाष्पीकरण की तुलना में 50% कम है।
(4) आसपास का वातावरण अनुकूल है, कोई गैस और कोई भाप नहीं है।
(5)कम भार की स्थिति में अच्छी अनुकूलन क्षमता, संचालन की लचीलापन अच्छी है और अधिक सेवा जीवन है।
(6)सर्कुलर पानी की खपत कम है और ऊर्जा की बचत स्पष्ट है।
(7) ताजा भाप की आवश्यकता नहीं है।
(8) वाष्पीकरण 40 डिग्री सेल्सियस के नीचे किया जा सकता है और उपकरण को जमे रहने की आवश्यकता नहीं है, विशेष रूप से थर्मल गतिविधि उत्पादों के लिए उपयुक्त है।
आवेदन
कई क्षेत्रों में लागू किया जाता है, जैसेः औद्योगिक अपशिष्ट जल के लिए "शून्य रिलीज" समाधान, प्रक्रिया उद्योग के लिए वाष्पीकरण और एकाग्रता, खाद्य किण्वन (एजिनोमोटो, साइट्रिक एसिड,स्टार्च और चीनी), ठीक रासायनिक (कीटनाशक, सिंथेटिक डाई, कार्बनिक रंगद्रव्य, पेंट, मसाले और सार, सौंदर्य प्रसाधन), क्लोरीन रासायनिक (नमक पानी की सांद्रता), समुद्री पानी और धातु उद्योग, आदि।
हमारे बारे में
Jiangsu Hanpu Mechanical Technology Co., Ltd एक कंपनी है जो मुख्य रूप से तकिया प्लेट और इसके संबंधित उत्पादों का उत्पादन करती है। कंपनी का उत्पादन आधार ताइक्सिंग के Huangqiao औद्योगिक क्षेत्र में स्थित है,300 एकड़ के क्षेत्र को कवर करता हैइसमें शामिल कंपनियां नई सामग्री, नई ऊर्जा, चिकित्सा, रासायनिक, पर्यावरण संरक्षण, खाद्य और पेय आदि उद्योग में हैं।
Jiangsu Hanpu एक अंतरराष्ट्रीय स्तर की इंजीनियरिंग कंपनी है जो तकनीकी परामर्श, डिजाइन, खरीद, निर्माण, स्थापना और ड्राइविंग को एक में एकीकृत करती है,इंजीनियरिंग ईपीसी सामान्य अनुबंध प्रदान करना, परियोजना प्रबंधन, इंजीनियरिंग पर्यवेक्षण और अन्य सेवाएं कंपनी एशिया में पहली और विश्व प्रसिद्ध प्रौद्योगिकी और प्रौद्योगिकी इंजीनियरिंग कंपनी बनने के लिए प्रतिबद्ध है,विश्व के उद्योगों के लिए अत्याधुनिक प्रौद्योगिकी और वन-स्टॉप समाधान प्रदान करना
2019 में स्थापित, Jiangsu Hanpu Machinery Engineering Technology Co., Ltd. Jiangsu Saideli Machinery Group की सहायक कंपनी है।यह एक पेशेवर उद्यम है जो औद्योगिक अपशिष्ट जल और गैस के उपचार में लगा हुआ है।बहु-प्रक्रिया उत्पादन के क्षेत्र में वाष्पीकरण क्रिस्टलीकरण, सुखाने, निस्पंदन और गर्मी हस्तांतरण,तकनीकी उपकरणों के अनुसंधान एवं विकास और निर्माण के साथ.
यह समूह जूंमिन रोड, हुआंगकियाओ इंडस्ट्रियल पार्क, ताइक्सिंग शहर, जियांगसू प्रांत में स्थित है। इस समूह के चार प्रमुख उत्पादन आधार हैं, जो 532800 वर्ग मीटर के क्षेत्र को कवर करते हैं। वर्तमान में,1580 कर्मचारी हैं, जिसमें 568 इंजीनियरिंग तकनीकी कर्मचारी और पेशेवर तकनीशियन शामिल हैं। हमारे पास 2 बिलियन युआन की अचल संपत्ति और 2.8 बिलियन युआन की वार्षिक बिक्री है।
समूह के मुख्य उत्पादों में एमवीआर वाष्पीकरण, बहु-प्रभाव वाष्पीकरण, केन्द्रापसारक, प्रतिक्रिया केतली, क्रिस्टलाइज़र, हीट एक्सचेंजर, पिलर प्लेट्स, रूट कंप्रेसर,विभिन्न सहायक द्रव उपकरण के साथ.उद्यम को ISO9001/2015 प्रणाली प्रमाणन, CE प्रमाणन, ISO14001:2004 पर्यावरण प्रबंधन प्रणाली प्रमाणन प्राप्त है,A1 और A2 दबाव वाहिका निर्माण योग्यता है, A2 दबाव पोत डिजाइन योग्यता, और 100 से अधिक आविष्कार पेटेंट और उपयोगिता मॉडल पेटेंट प्रौद्योगिकियों के मालिक हैं।
कंपनी की उत्पाद गुणवत्ता, उन्नत प्रौद्योगिकी और व्यापक बिक्री के बाद सेवा को दुनिया भर में व्यापक रूप से मान्यता दी गई है, जिसमें एक उच्च बाजार हिस्सेदारी है।चीन के बाजार का 60% हिस्सा सेंट्रीफ्यूज की विभिन्न श्रृंखलाओं का है और इन्हें 50 से अधिक देशों और क्षेत्रों में निर्यात किया जाता है।, जर्मनी, यूनाइटेड किंगडम, इटली, डेनमार्क, स्विट्जरलैंड, संयुक्त राज्य अमेरिका, कनाडा, ऑस्ट्रेलिया, मैक्सिको, ब्राजील, अर्जेंटीना, चिली, कोलंबिया, रूस, यूक्रेन, रोमानिया, भारत, इंडोनेशिया,वियतनाम, थाईलैंड, दक्षिण अफ्रीका, मिस्र, कैमरून आदि।
"प्रौद्योगिकी के माध्यम से उत्पादों का नवाचार, गुणवत्ता में उत्कृष्टता का पीछा, ईमानदारी और पूर्णता के साथ ग्राहकों की सेवा" के लक्ष्य के साथ, कंपनी उच्च तकनीक, अत्यधिक स्वचालित, सुरक्षित,और ऊर्जा की बचत उपकरण बनने के लिएप्रथम श्रेणी काचीन में वाष्पीकरण और द्रव उपकरण निर्माता।
