थर्मल वाष्प पुनर्संपीड़न वाष्पीकरण व्यापक रूप से वाष्पीकरण एकाग्रता और क्रिस्टलीकरण के लिए उपयोग किया जाता है
थर्मल वाष्प पुनर्संपीड़न (टीवीआर)
एक भाप गर्म बाष्पीकरण प्रणाली की ऊर्जा खपत को कम करने की एक विधि।
उच्च दबाव वाली भाप का उपयोग स्टीम इजेक्टर के लिए प्रेरक द्रव के रूप में करता है, पुनर्नवीनीकरण कम दबाव वाली भाप में प्रवेश करने के लिए और अधिक उपयोगी मध्यवर्ती दबाव पर संयुक्त भाप का निर्वहन करता है।
वाष्प संपीड़न चक्र दबाव में वृद्धि के साथ कम दबाव वाली भाप के संघनन तापमान पर निर्भर करता है।
आवेदन की गुंजाइश:
थर्मल स्टीम रीकंप्रेशन वाष्पीकरण क्रिस्टलाइज़र व्यापक रूप से भोजन, स्टार्च, पेय पदार्थ, दवा, कीटनाशक, रसायन और अन्य उद्योगों में उपयोग किया जाता है, साथ ही पर्यावरणीय जल उपचार परियोजनाओं में उच्च सांद्रता अपशिष्ट जल के क्षेत्र में वाष्पीकरण और एकाग्रता उपकरण भी उपयोग किया जाता है।यह सोडियम क्लोराइड, कास्टिक सोडा और कार्बनिक सॉल्वैंट्स युक्त केंद्रित समाधानों जैसे अकार्बनिक लवणों के वाष्पीकरण, एकाग्रता और क्रिस्टलीकरण के लिए विशेष रूप से उपयुक्त है।
सिस्टम संरचना:
प्रीहीटर, स्टीम कंप्रेसर, बाष्पीकरणकर्ता, विभाजक, परिसंचारी पंप, विद्युत नियंत्रण प्रणाली, पाइपलाइन कनेक्शन प्रणाली, स्टील फ्रेम प्लेटफॉर्म और अन्य प्रणालियां।
जब थर्मल स्टीम को फिर से दबाया जाता है, तो हीट पंप सिद्धांत के अनुसार, क्वथन कक्ष से भाप को हीटिंग कक्ष में उच्च दबाव में संपीड़ित किया जाता है;यानी भाप में ऊर्जा जुड़ती है।चूंकि ताप कक्ष में दबाव के अनुरूप संतृप्त भाप का तापमान अधिक होता है, भाप को गर्म करने के लिए पुन: उपयोग किया जा सकता है।इस प्रयोजन के लिए, स्टीम जेट कंप्रेसर का उपयोग किया जाता है।वे जेट पंपों के सिद्धांत के अनुसार काम करते हैं, कोई हिलने-डुलने वाले हिस्से नहीं होते हैं, डिजाइन में सरल और प्रभावी होते हैं, और उच्चतम कार्य विश्वसनीयता सुनिश्चित करते हैं।
एक थर्मल वाष्प कंप्रेसर का उपयोग एक प्रभाव बाष्पीकरण जोड़ने के रूप में एक ही भाप/ऊर्जा बचत प्रभाव है।थर्मल वाष्प कंप्रेसर के संचालन के लिए एक निश्चित मात्रा में जीवित भाप की आवश्यकता होती है, तथाकथित प्रेरक भाप।इन प्रेरक भाप को अगले प्रभाव में भेजा जाना चाहिए, या कंडेनसर को अवशिष्ट भाप के रूप में भेजा जाना चाहिए।अवशिष्ट भाप में निहित शेष ऊर्जा, प्रेरक भाप द्वारा प्रदान की गई ऊर्जा के लगभग बराबर होती है।
सेपरेटर से सेकेंडरी स्टीम का हिस्सा हाई-प्रेशर वर्किंग स्टीम द्वारा संचालित होता है और इजेक्टर में मिक्स, प्रेशर बढ़ाने के लिए प्रवेश करता है, और फिर लिक्विड को गर्म करने के लिए हीटिंग चैंबर में हीटिंग स्टीम के रूप में प्रवेश करता है।दूसरा भाग कंडेनसर में प्रवेश करता है और संक्षेपण के बाद छुट्टी दे दी जाती है।हीटिंग चैंबर में हीटिंग स्टीम को पानी में संघनित किया जाता है और डिस्चार्ज किया जाता है।ट्यूब में समाधान वाष्पित हो जाता है और हीटिंग स्टीम के हीटिंग के तहत केंद्रित होता है, और आवश्यकताओं तक पहुंचने के बाद छुट्टी दे दी जाती है।
स्टीम जेट हीट पंप में सरल संरचना, स्थिर संचालन और कम कीमत की विशेषताएं हैं।स्टीम जेट हीट पंप का उपयोग करना, दक्षता एक प्रभाव बाष्पीकरण जोड़ने के बराबर है।
विशेषताएं
वाष्पन ऊर्जा का केवल एक अंश सजीव भाप के रूप में उपयोग करना पड़ता है।
कम निवेश लागत।
मौजूदा संयंत्रों में रेट्रोफिटिंग संभव है।
विभिन्न अनुप्रयोगों के लिए उपयुक्त।
वेरिएंट
भाप की खपत को कम करने के लिए चरणों की संख्या में वृद्धि।
नमक पृथक्करण के साथ या बिना।
विभिन्न प्रीहीटिंग अवधारणाएं।
मिश्रण में अधिशेष वाष्प का संघनन- या सतह संघनित्र।
प्रदर्शन तुलना के लिए अलग बाष्पीकरण करनेवाला | ||||
मद | एकल प्रभाव बाष्पीकरण | बहु-प्रभाव बाष्पीकरण | टीवीआर बाष्पीकरण | एमवीआर बाष्पीकरण |
ऊर्जा की खपत | ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है, 1 टन पानी सैद्धांतिक रूप से 1 टन भाप की खपत करेगा | तुलनात्मक रूप से ऊर्जा संरक्षण | पारंपरिक बहु-प्रभाव बाष्पीकरण के आधार पर, एक और प्रभाव जोड़ा गया, लेकिन उच्च दबाव वाली भाप से संचालित होने की आवश्यकता है | बाष्पीकरण के लिए सबसे अधिक ऊर्जा बचत तकनीक, लेकिन 10-40kwh बिजली की खपत |
उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल | छोटा | बड़ा | बड़ा | छोटा |
ऊर्जा स्रोतों | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है, उच्च दबाव भाप की जरूरत है। | बिजली, पाइप नेटवर्क की जरूरत नहीं है, सभी क्लोज-लूप सर्कुलेशन सिस्टम |
स्वत: चलन | अर्ध स्वचालित | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण |
कार्य सिद्धांत ड्राइंग

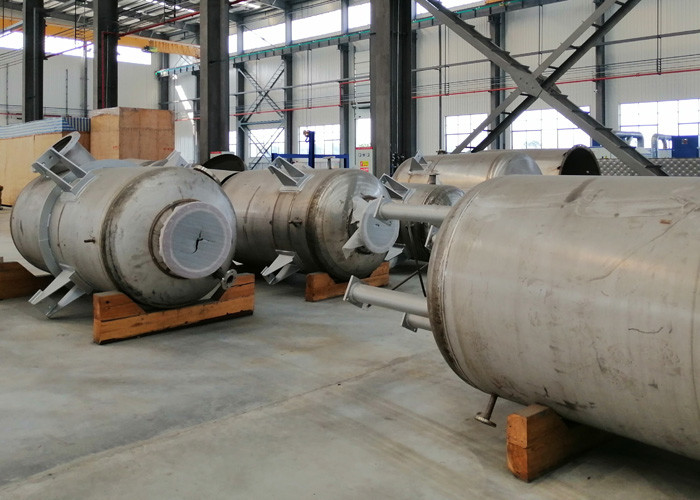

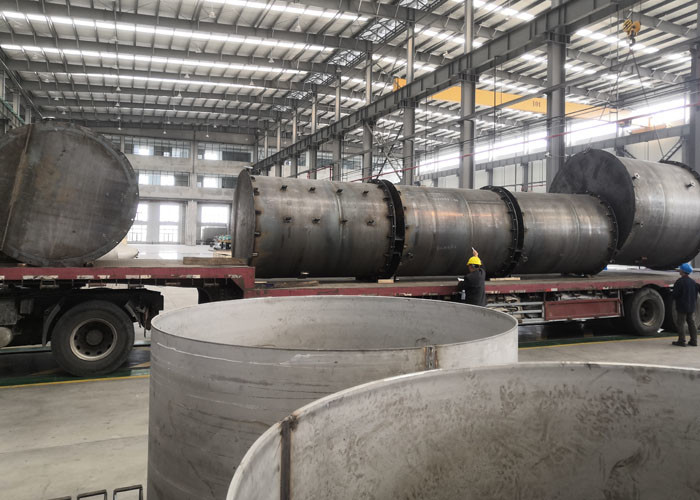

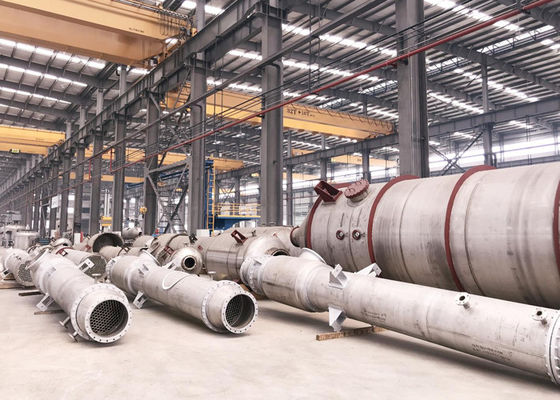

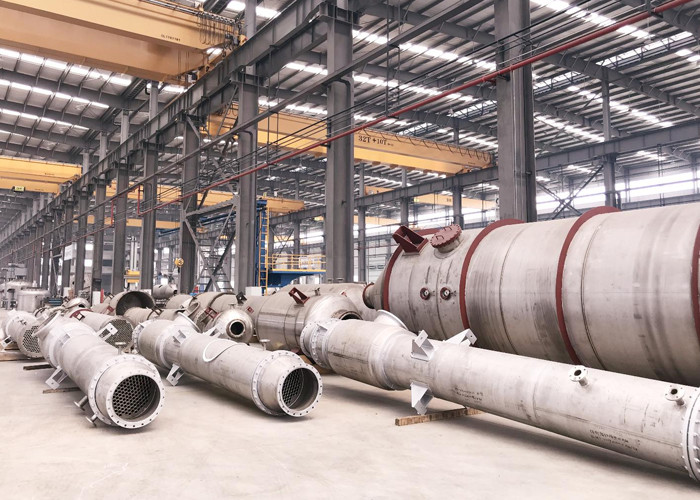

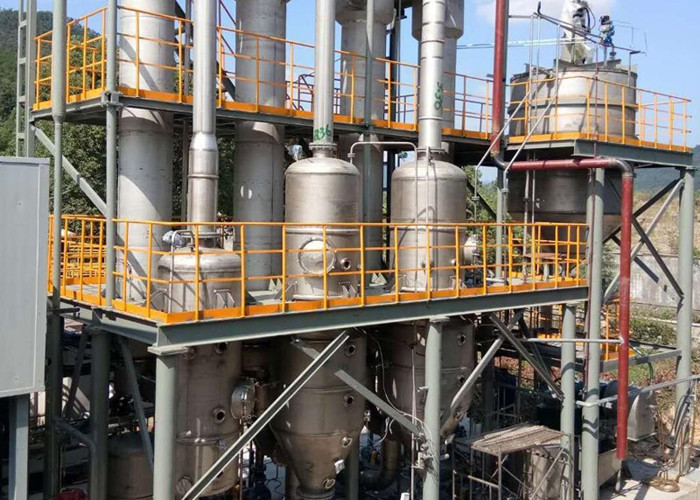

हमारी कार्यशाला और ग्राहक की स्थापना
