स्वचालित थर्मल वाष्प पुनर्संपीड़न टीवीआर बाष्पीकरणकर्ता
टीवीआर वाष्पीकरण और एकाग्रता उपकरण
यह एक वाष्पीकरण सांद्रण क्रिस्टलीकरण उपकरण है जो ताप कक्ष के ताप स्रोत के रूप में द्वितीयक भाप के भाग को पुनःसंपीड़ित करने के लिए TVR ताप पंप का उपयोग करता है।
0.7MPa से अधिक संतृप्त भाप की स्थिर आपूर्ति के लिए आपूर्ति की स्थिति आवश्यक है।
टीवीआर का प्रदर्शन सीधे भाप की बचत के प्रभाव से संबंधित है, इसलिए गारंटीकृत संचालन प्रदर्शन वाले उत्पादों का उपयोग करना आवश्यक है।
यदि टीवीआर की गुणवत्ता और प्रदर्शन खराब है, तो भाप की बचत का प्रभाव स्पष्ट नहीं है, और शोर और कंपन के कारण इसे नुकसान पहुंचाना आसान है।
प्रक्रिया वर्णन
समाधान घनीभूत के साथ पहले से गरम किया जाता है और वाष्पीकरण सर्किट में प्रवेश करता है।यहां यह परिचालित विलयन के साथ मिश्रित होता है और हीटर एच में गर्म किया जाता है। बाष्पीकरणकर्ता वी में, उबलते तापमान के समाधान को ठंडा करते समय विलायक (पानी) वाष्पित हो जाता है।परिणामस्वरूप वाष्प भाप को भाप की सहायता से स्टीम जेट पंप द्वारा उच्च दबाव और तापमान स्तर तक संपीड़ित किया जाता है, ताकि इसे परिचालित समाधान को गर्म करने के लिए हीटिंग माध्यम के रूप में उपयोग किया जा सके।अतिरिक्त वाष्प संघनित हो जाती है।यदि पौधे में नमक को क्रिस्टलीकृत किया जाएगा, तो आगे वाष्पीकरण समाधान को इस हद तक केंद्रित करता है कि क्रिस्टल बन जाते हैं।यदि वांछित है, तो निलंबन में क्रिस्टल को समाधान से अलग किया जा सकता है और सुखाया जा सकता है।
विशेषताएं
वाष्पन ऊर्जा का केवल एक अंश सजीव भाप के रूप में उपयोग करना पड़ता है।
कम निवेश लागत।
मौजूदा संयंत्रों में रेट्रोफिटिंग संभव है।
विभिन्न अनुप्रयोगों के लिए उपयुक्त।
प्रकाश डाला गया
उच्च स्वच्छ मानकों के कारण लंबा उत्पादन चलता है
सिद्ध प्रौद्योगिकी
पूरी तरह से साफ करने योग्य (जगह में सफाई)
टीवीआर बाष्पीकरण
जल वाष्पीकरण क्षमता (टी / एच)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
यह उपकरण एक निरंतर एकाग्रता उपकरण है, जो टीवीपी स्टीम हीट पंप, हीटिंग ट्यूब, वाष्पीकरण कक्ष, कंडेनसर, वैक्यूम पंप, परिसंचारी डिस्चार्ज पंप और ऑपरेशन प्लेटफॉर्म से बना है।यह भोजन, दवा, रसायन, बायोइंजीनियरिंग, पर्यावरण इंजीनियरिंग, अपशिष्ट तरल वसूली और अन्य उद्योगों में एकाग्रता के लिए उपयुक्त है।यह उपकरण बहुत सारी ऊर्जा बचाने के लिए TVR हीट पंप तकनीक को अपनाता है।टीवीआर हीट पंप को जोड़ने से ऊर्जा की बचत हो सकती है, कम से कम एक और प्रभाव के बराबर, यानी चार प्रभाव + टीवीआर की भाप की खपत मूल रूप से पांच प्रभाव के समान होती है।
| प्रदर्शन तुलना के लिये अलग बाष्पीकरण करनेवाला | ||||
| मद | एकल प्रभाव बाष्पीकरण | बहु-प्रभाव बाष्पीकरण | टीवीआर बाष्पीकरण | एमवीआर बाष्पीकरण |
| ऊर्जा की खपत | ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है, 1 टन पानी सैद्धांतिक रूप से 1 टन भाप की खपत करेगा | तुलनात्मक रूप से ऊर्जा संरक्षण | पारंपरिक बहु-प्रभाव बाष्पीकरण के आधार पर, एक और प्रभाव जोड़ा गया, लेकिन उच्च दबाव वाली भाप से संचालित होने की आवश्यकता है | बाष्पीकरण के लिए सबसे अधिक ऊर्जा बचत तकनीक, लेकिन 10-40kwh बिजली की खपत |
| उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल | छोटा | बड़ा | बड़ा | छोटा |
| ऊर्जा स्रोतों | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है, उच्च दबाव भाप की जरूरत है। | बिजली, पाइप नेटवर्क की जरूरत नहीं है, सभी क्लोज-लूप सर्कुलेशन सिस्टम |
| स्वत: चलन | अर्ध स्वचालित | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण |

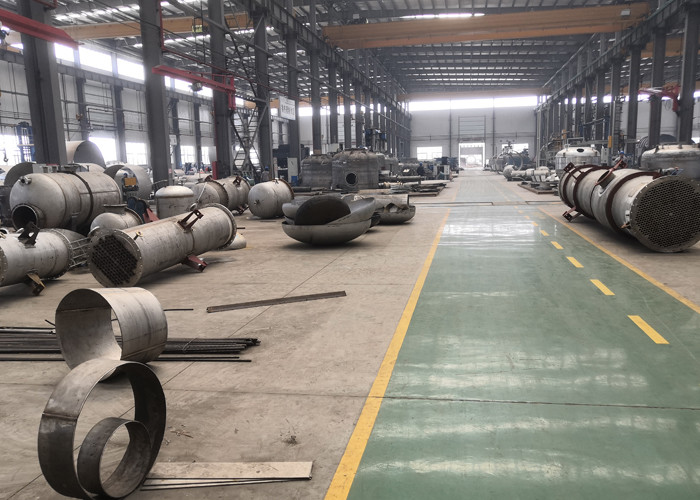

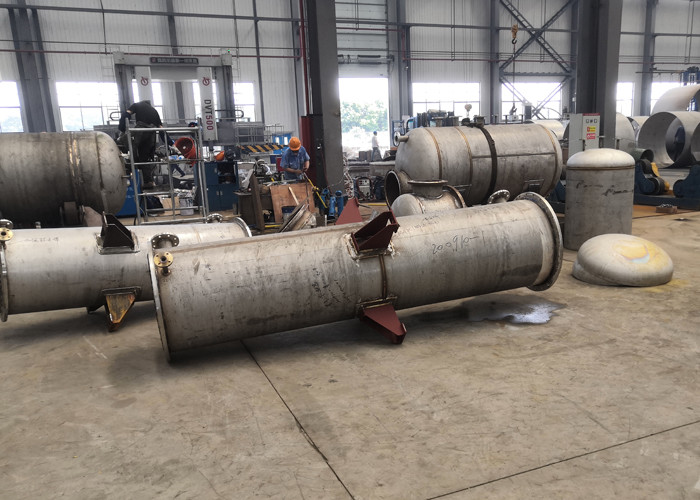

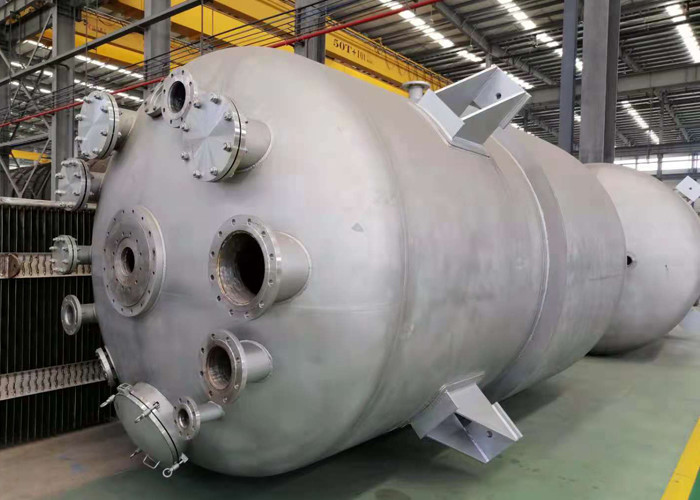

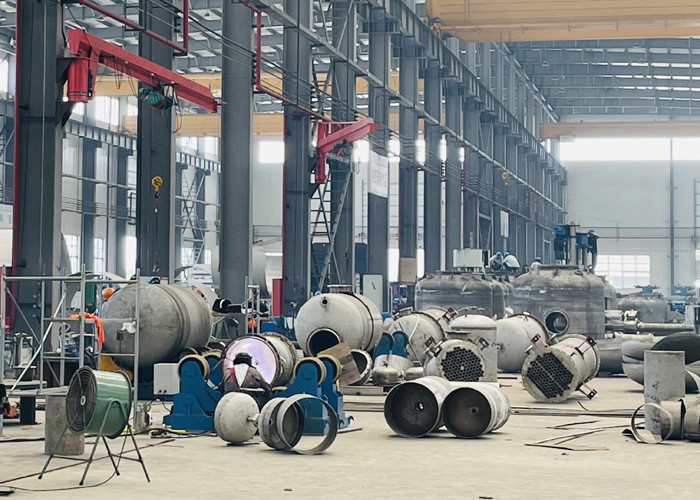

उत्पादन और किस्त सुविधा
