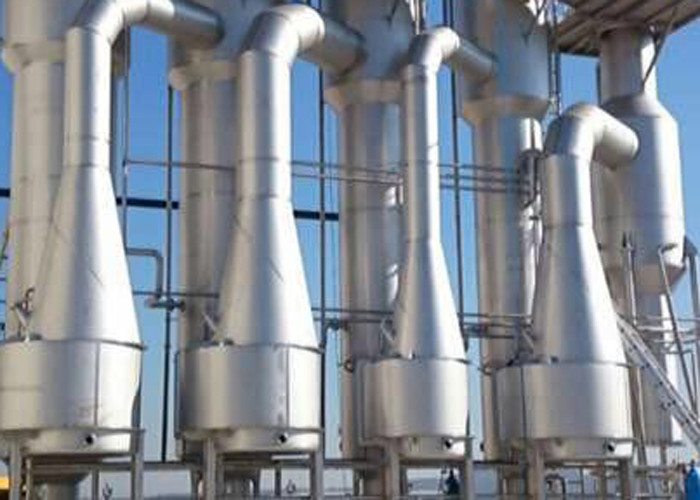

थर्मो कम्प्रेसर जेट वाष्प द्वारा स्टेनलेस स्टील थर्मल वाष्प पुनर्संपीड़न (टीवीआर)
सिस्टम संरचना:
प्रीहीटर, स्टीम कंप्रेसर, बाष्पीकरणकर्ता, विभाजक, परिसंचारी पंप, विद्युत नियंत्रण प्रणाली, पाइपलाइन कनेक्शन प्रणाली, स्टील फ्रेम प्लेटफॉर्म और अन्य प्रणालियां।
जब थर्मल स्टीम को फिर से दबाया जाता है, तो हीट पंप सिद्धांत के अनुसार, क्वथन कक्ष से भाप को हीटिंग कक्ष में उच्च दबाव में संपीड़ित किया जाता है;यानी भाप में ऊर्जा जुड़ती है।चूंकि ताप कक्ष में दबाव के अनुरूप संतृप्त भाप का तापमान अधिक होता है, भाप को गर्म करने के लिए पुन: उपयोग किया जा सकता है।इस प्रयोजन के लिए, स्टीम जेट कंप्रेसर का उपयोग किया जाता है।वे जेट पंपों के सिद्धांत के अनुसार काम करते हैं, कोई हिलने-डुलने वाले हिस्से नहीं होते हैं, डिजाइन में सरल और प्रभावी होते हैं, और उच्चतम कार्य विश्वसनीयता सुनिश्चित करते हैं।
एक थर्मल वाष्प कंप्रेसर का उपयोग एक प्रभाव बाष्पीकरण जोड़ने के रूप में एक ही भाप/ऊर्जा बचत प्रभाव है।थर्मल वाष्प कंप्रेसर के संचालन के लिए एक निश्चित मात्रा में जीवित भाप की आवश्यकता होती है, तथाकथित प्रेरक भाप।इन प्रेरक भाप को अगले प्रभाव में भेजा जाना चाहिए, या कंडेनसर को अवशिष्ट भाप के रूप में भेजा जाना चाहिए।अवशिष्ट भाप में निहित शेष ऊर्जा, प्रेरक भाप द्वारा प्रदान की गई ऊर्जा के लगभग बराबर होती है।
सेपरेटर से सेकेंडरी स्टीम का हिस्सा हाई-प्रेशर वर्किंग स्टीम द्वारा संचालित होता है और इजेक्टर में मिक्स, प्रेशर बढ़ाने के लिए प्रवेश करता है, और फिर लिक्विड को गर्म करने के लिए हीटिंग चैंबर में हीटिंग स्टीम के रूप में प्रवेश करता है।दूसरा भाग कंडेनसर में प्रवेश करता है और संक्षेपण के बाद छुट्टी दे दी जाती है।हीटिंग चैंबर में हीटिंग स्टीम को पानी में संघनित किया जाता है और डिस्चार्ज किया जाता है।ट्यूब में समाधान वाष्पित हो जाता है और हीटिंग स्टीम के हीटिंग के तहत केंद्रित होता है, और आवश्यकताओं तक पहुंचने के बाद छुट्टी दे दी जाती है।
स्टीम जेट हीट पंप में सरल संरचना, स्थिर संचालन और कम कीमत की विशेषताएं हैं।स्टीम जेट हीट पंप का उपयोग करना, दक्षता एक प्रभाव बाष्पीकरण जोड़ने के बराबर है।
थर्मल वाष्प पुनर्संपीड़न बाष्पीकरणकर्ता
थर्मल वाष्प पुनर्संपीड़न (टीवीआर) बाष्पीकरणकर्ता वाष्पीकरण के प्रति पाउंड आवश्यक भाप को कम करने के लिए थर्मोकंप्रेसर का उपयोग करते हैं - अंततः ऊर्जा की खपत को कम करने और लागत बचाने के लिए।
टीवीआर बाष्पीकरणकर्ता
टीवीआर बाष्पीकरणकर्ता वाष्प विभाजक से वाष्प के एक हिस्से को फिर से संपीड़ित करने के लिए थर्मल वाष्प पुनर्संपीड़न का उपयोग करते हैं और पहले चरण को गर्म करने के लिए भाप के साथ मिलाते हैं।
TVR बाष्पीकरण के लिए प्रक्रिया
थर्मल वाष्प पुनर्संपीड़न (टीवीआर) आम तौर पर एक या अधिक चरणों में एक बेदखलदार में मध्यम या उच्च दबाव भाप का उपयोग करके होता है जो वाष्प विभाजक से वाष्प के एक हिस्से को रीसायकल करता है और इसे भाप के साथ मिलाता है।इस मिश्रण का उपयोग वाष्पीकरण के पहले चरण को गर्म करने के लिए किया जाता है।
एक टीवीआर बाष्पीकरण के लिए भाप की खपत लगभग अलग-अलग होगी।0.3 - 0.07 किग्रा भाप प्रति किग्रा पानी का वाष्पीकरण उन चरणों की संख्या पर निर्भर करता है जिन पर पुनर्संपीड़न होता है।
यह डिज़ाइन सीधे स्टीम हीटेड डिज़ाइनों की तुलना में कम खर्चीली मशीनरी प्रदान करता है, लेकिन इसके लिए प्रेरक भाप दबाव की आवश्यकता होती है।
आवेदन
बाष्पीकरण करनेवाला फॉलिंग फिल्म टीवीआर पूरी तरह से स्वचालित और निरंतर वाष्पीकरण प्रणाली प्रदान करता है।इवेपोरेटर फॉलिंग फिल्म टीवीआर उत्पादों की पूरी श्रृंखला के उत्पादन के लिए उपयुक्त है।सिस्टम ग्राहक विशिष्ट डिज़ाइन किया गया है, और इसलिए उत्पाद रचनाओं और क्षमताओं की एक विस्तृत श्रृंखला के लिए उपलब्ध है।
| प्रदर्शन तुलना के लिये अलग बाष्पीकरण करनेवाला | ||||
| मद | एकल प्रभाव बाष्पीकरण | बहु-प्रभाव बाष्पीकरण | टीवीआर बाष्पीकरण | एमवीआर बाष्पीकरण |
| ऊर्जा की खपत | ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है, 1 टन पानी सैद्धांतिक रूप से 1 टन भाप की खपत करेगा | तुलनात्मक रूप से ऊर्जा संरक्षण | पारंपरिक बहु-प्रभाव बाष्पीकरण के आधार पर, एक और प्रभाव जोड़ा गया, लेकिन उच्च दबाव वाली भाप से संचालित होने की आवश्यकता है | बाष्पीकरण के लिए सबसे अधिक ऊर्जा बचत तकनीक, लेकिन 10-40kwh बिजली की खपत |
| उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल | छोटा | बड़ा | बड़ा | छोटा |
| ऊर्जा स्रोतों | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है, उच्च दबाव भाप की जरूरत है। | बिजली, पाइप नेटवर्क की जरूरत नहीं है, सभी क्लोज-लूप सर्कुलेशन सिस्टम |
| स्वत: चलन | अर्ध स्वचालित | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण |
सामान्य प्रश्न
एमवीआर और टीवीआर बाष्पीकरण के बीच क्या अंतर है?
एमवीआर एक यांत्रिक वाष्प पुनर्संपीड़न प्रणाली है, ऊर्जा स्रोत बिजली / बिजली है, बहुत कम ऊर्जा खपत
टीवीआर एक थर्मल वाष्प पुनर्संपीड़न प्रणाली है- ऊर्जा स्रोत भाप है, वाष्पीकरण के चरणों (कैलंड्रिया) की संख्या पर निर्भर ऊर्जा खपत।
फॉलिंग फिल्म बाष्पीकरण का उपयोग क्यों करें?
फॉलिंग फिल्म बाष्पीकरण बहुत ऊर्जा कुशल तरीके से पानी निकालने का एक सौम्य तरीका है।उच्च वाष्पीकरण के लिए छोटे पदचिह्न।
आप कुल ठोस पदार्थों में कितनी ऊँचाई तक जा सकते हैं?
यह उत्पाद के प्रकार पर बहुत निर्भर है, सभी उत्पादों पर व्यक्तिगत रूप से विचार किया जाना चाहिए, ज्यादातर चिपचिपाहट और चिपचिपाहट कुल ठोस का निर्धारण करेगी।
क्या चिपचिपापन एक बाष्पीकरणकर्ता का उपयोग करने की संभावना पर प्रभाव डालता है?
हां, अच्छे वाष्पीकरण के लिए चिपचिपाहट एक बहुत ही महत्वपूर्ण कारक है, उत्पाद को पंप करने योग्य होना चाहिए।
गिरते हुए फिल्म बाष्पीकरण पर आप किस तरह के उत्पाद चला सकते हैं?
लगभग सभी पंप करने योग्य तरल पदार्थ और घुलनशील उत्पाद गिरते हुए फिल्म बाष्पीकरण पर चलाए जा सकते हैं।
कार्य सिद्धांत ड्राइंग

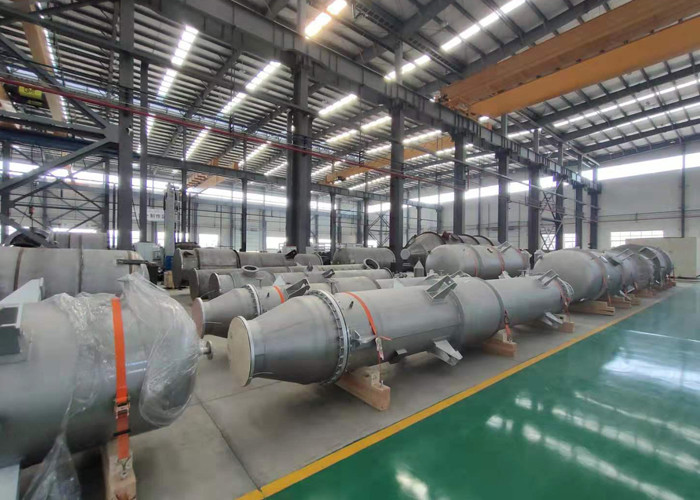

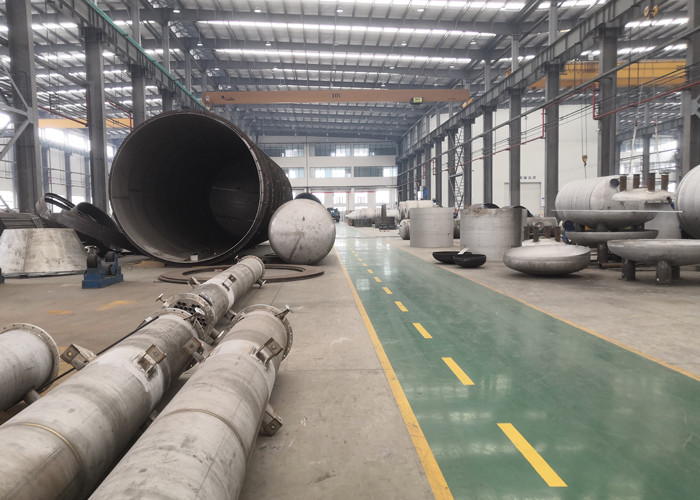

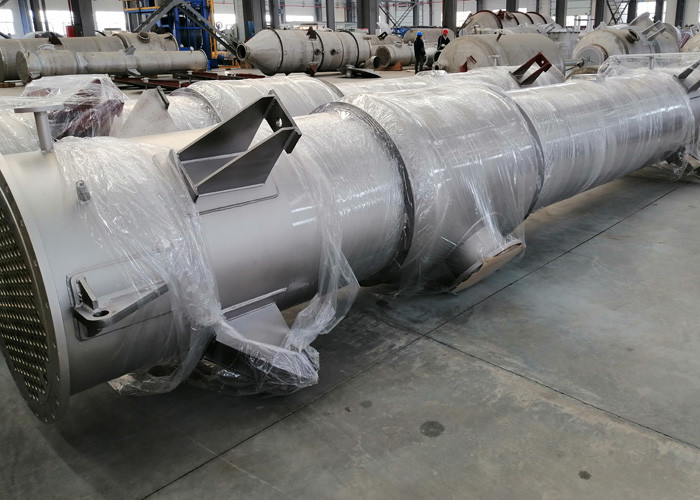

हमारी उत्पादन सुविधा
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
