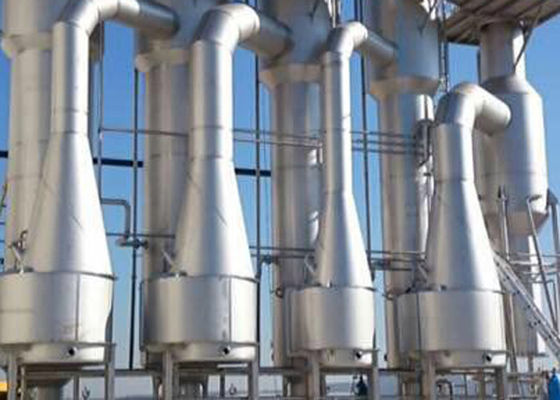

दवा उत्पादन में औद्योगिक उच्च गर्मी हस्तांतरण गुणांक थर्मल वाष्प पुनर्संपीड़न टीवीआर बाष्पीकरण
थर्मल वाष्प पुनर्संपीड़न (टीवीआर)
एक भाप गर्म बाष्पीकरण प्रणाली की ऊर्जा खपत को कम करने की एक विधि।
उच्च दबाव वाली भाप का उपयोग स्टीम इजेक्टर के लिए प्रेरक द्रव के रूप में करता है, पुनर्नवीनीकरण कम दबाव वाली भाप में प्रवेश करने के लिए और अधिक उपयोगी मध्यवर्ती दबाव पर संयुक्त भाप का निर्वहन करता है।
वाष्प संपीड़न चक्र दबाव में वृद्धि के साथ कम दबाव भाप के संघनन तापमान पर निर्भर करता है।
काम के सिद्धांत
बाष्पीकरण करनेवाला गिरने वाली फिल्म टीवीआर को गीले प्रक्रिया क्षेत्र से खिलाया जाता है।बैलेंस टैंक से उत्पाद को अंतिम उत्पाद की मांगों के आधार पर, पहले कैलेंड्रिया के कम से कम उबलते तापमान तक गर्म किया जाता है।यह प्लेट हीट एक्सचेंजर्स, ट्यूबलर हीट एक्सचेंजर और/या डायरेक्ट हीटर द्वारा कंडेनसेट, अतिरिक्त वाष्प, भाप और/या गर्म पानी के उपयोग से किया जा सकता है।हीटिंग प्रक्रिया के बाद उत्पाद को पहले कैलेंड्रिया में खिलाया जाता है जहां उत्पाद वाष्पित होने लगता है।बाष्पीकरणकर्ता गिरते हुए फिल्म सिद्धांत के अनुसार काम करता है, जिसका अर्थ है कि उत्पाद और वाष्प ट्यूबों के माध्यम से नीचे की ओर बह रहे हैं।तल पर, सांद्रण नीचे गिरता है और वाष्प को विभाजक में चूसा जाता है, जिससे छोटी सांद्रता की बूंदें वाष्प से अलग हो जाती हैं।केंद्रित उत्पाद को अगले पास में पंप किया जाता है, जिससे उत्पाद को और अधिक केंद्रित किया जाता है।अंतिम कैलेंड्रिया पास उत्पाद को पंप करने के बाद, उत्पाद और आवश्यक कॉन्सट्रेट गुणों के आधार पर, अगले कैलेंड्रिया में, ड्रायर के टैंकों को केंद्रित करें या एक फ्लैश कूलर के माध्यम से क्रिस्टलीकरण टैंक तक।चूंकि पानी के वाष्पीकरण की मात्रा सीमित है और आवश्यक तापमान अंतर अपेक्षाकृत अधिक है, भाप का उपयोग ड्राइविंग बल के रूप में किया जाता है।इसे थर्मल वाष्प पुनर्संपीड़न (टीवीआर) के रूप में जाना जाता है।क्षमता और विशिष्ट उत्पाद की जरूरतों के आधार पर चरणों की संख्या और थर्मो-कंप्रेसर परिभाषित किए जाते हैं।थर्मो-कंप्रेसर में भाप के प्रवाह को सेट करने के लिए सांद्रता प्रवाह में एक घनत्व नियंत्रक का उपयोग किया जाता है।
प्रकाश डाला गया
उच्च स्वच्छ मानकों के कारण लंबा उत्पादन चलता है
सिद्ध प्रौद्योगिकी
पूरी तरह से साफ करने योग्य (जगह में सफाई)
टीवीआर बाष्पीकरण
जल वाष्पीकरण क्षमता (टी / एच)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
यह उपकरण एक निरंतर एकाग्रता उपकरण है, जो टीवीपी स्टीम हीट पंप, हीटिंग ट्यूब, वाष्पीकरण कक्ष, कंडेनसर, वैक्यूम पंप, परिसंचारी डिस्चार्ज पंप और ऑपरेशन प्लेटफॉर्म से बना है।यह भोजन, दवा, रसायन, बायोइंजीनियरिंग, पर्यावरण इंजीनियरिंग, अपशिष्ट तरल वसूली और अन्य उद्योगों में एकाग्रता के लिए उपयुक्त है।यह उपकरण बहुत सारी ऊर्जा बचाने के लिए TVR हीट पंप तकनीक को अपनाता है।टीवीआर हीट पंप को जोड़ने से ऊर्जा की बचत हो सकती है, कम से कम एक और प्रभाव के बराबर, यानी चार प्रभाव + टीवीआर की भाप की खपत मूल रूप से पांच प्रभाव के समान होती है।
प्रदर्शन तुलना के लिये अलग बाष्पीकरण करनेवाला | ||||
मद | एकल प्रभाव बाष्पीकरण | बहु-प्रभाव बाष्पीकरण | टीवीआर बाष्पीकरण | एमवीआर बाष्पीकरण |
ऊर्जा की खपत | ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है, 1 टन पानी सैद्धांतिक रूप से 1 टन भाप की खपत करेगा | तुलनात्मक रूप से ऊर्जा संरक्षण | पारंपरिक बहु-प्रभाव बाष्पीकरण के आधार पर, एक और प्रभाव जोड़ा गया, लेकिन उच्च दबाव वाली भाप से संचालित होने की आवश्यकता है | बाष्पीकरण के लिए सबसे अधिक ऊर्जा बचत तकनीक, लेकिन 10-40kwh बिजली की खपत |
उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल | छोटा | बड़ा | बड़ा | छोटा |
ऊर्जा स्रोतों | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है, उच्च दबाव भाप की जरूरत है। | बिजली, पाइप नेटवर्क की जरूरत नहीं है, सभी क्लोज-लूप सर्कुलेशन सिस्टम |
स्वत: चलन | अर्ध स्वचालित | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण |

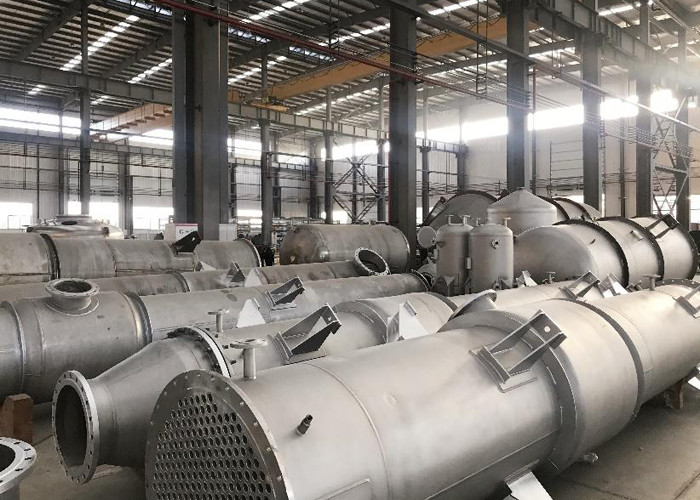

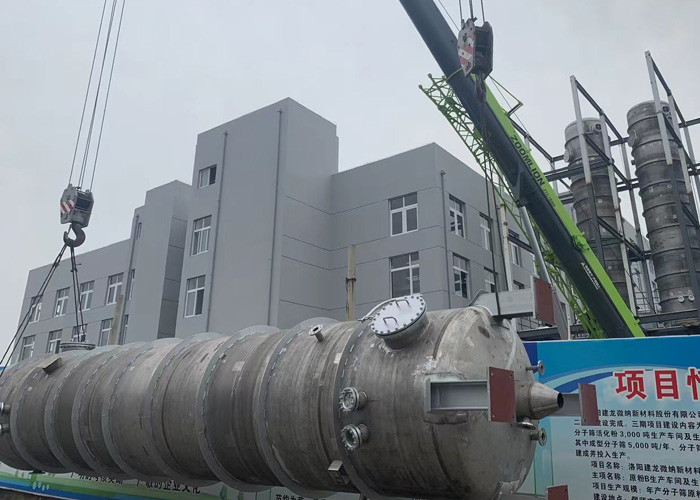

उत्पादन और किस्त सुविधा
