भोजन, दवा, रसायन, बायोइंजीनियरिंग में उच्च कुशल थर्मल वाष्प पुनर्संपीड़न (टीवीआर) बाष्पीकरणकर्ता
सिद्धांत
वाष्प भाप का एक हिस्सा भाप के साथ एक स्टीम जेट पंप द्वारा उच्च दबाव और तापमान स्तर तक संकुचित होता है, ताकि इसे हीटिंग माध्यम के रूप में इस्तेमाल किया जा सके।
प्रक्रिया वर्णन
समाधान घनीभूत के साथ पहले से गरम किया जाता है और वाष्पीकरण सर्किट में प्रवेश करता है।यहां यह परिचालित विलयन के साथ मिश्रित होता है और हीटर एच में गर्म किया जाता है। बाष्पीकरणकर्ता वी में, उबलते तापमान के समाधान को ठंडा करते समय विलायक (पानी) वाष्पित हो जाता है।परिणामस्वरूप वाष्प भाप को भाप की सहायता से स्टीम जेट पंप द्वारा उच्च दबाव और तापमान स्तर तक संपीड़ित किया जाता है, ताकि इसे परिचालित समाधान को गर्म करने के लिए हीटिंग माध्यम के रूप में उपयोग किया जा सके।अतिरिक्त वाष्प संघनित हो जाती है।यदि पौधे में नमक को क्रिस्टलीकृत किया जाएगा, तो आगे वाष्पीकरण समाधान को इस हद तक केंद्रित करता है कि क्रिस्टल बन जाते हैं।यदि वांछित है, तो निलंबन में क्रिस्टल को समाधान से अलग किया जा सकता है और सुखाया जा सकता है।
थर्मो कम्प्रेसर
थर्मो कंप्रेशर्स को अन्यत्र उपयोग के लिए अपशिष्ट भाप को कैप्चर और रीकंप्रेस करके गर्मी ऊर्जा को रीसायकल करने के लिए डिज़ाइन किया गया है।
इजेक्टर की तरह थर्मो कंप्रेशर्स में कोई मूविंग पार्ट नहीं होता है।यांत्रिक डिजाइन में स्टीम चेस्ट, नोजल होल्डर, नोजल और डिफ्यूज़र होते हैं।
थर्मो कंप्रेसर एक प्रेरक द्रव के रूप में उच्च दबाव वाली भाप का उपयोग करता है, जो भाप छाती में प्रवेश करता है और नोजल के माध्यम से फैलता है।
उच्च-वेग वाली भाप तब अपशिष्ट भाप को एक मिश्रण कक्ष में प्रवेश करती है जहाँ तरल पदार्थ संयुक्त होते हैं।
मिश्रित तरल पदार्थ को डिफ्यूज़र के माध्यम से तत्काल दबाव में पुन: संपीड़ित किया जाता है, जो रिवर्स में नोजल के रूप में कार्य करता है, वेग ऊर्जा को दबाव ऊर्जा में परिवर्तित करता है।
थर्मो कंप्रेशर्स को खाद्य, पेट्रोलियम, रसायन, बिजली और कागज उद्योगों में अनुप्रयोगों के लिए डिज़ाइन किया गया है।थर्मल पुनर्संपीड़न आमतौर पर डेयरी और जूस उद्योगों में एकाग्रता प्रक्रिया के दौरान बाष्पीकरणकर्ताओं से भाप को पुनः प्राप्त करने और पुन: उपयोग करने के लिए लागू किया जाता है।
सभी थर्मो कम्प्रेसर कस्टम डिज़ाइन किए गए हैं और हमारे ग्राहक के सटीक विनिर्देशों को पूरा करने के लिए प्रदर्शन का परीक्षण किया गया है।
थर्मो कंप्रेसर हीट रिकवरी सिस्टम के बारे में अधिक जानने के लिए, और अपनी विशिष्ट प्रक्रिया या आवेदन पर चर्चा करने के लिए, कृपया हमसे संपर्क करने में संकोच न करें।
विशेषताएं
वाष्पन ऊर्जा का केवल एक अंश सजीव भाप के रूप में उपयोग करना पड़ता है।
कम निवेश लागत।
मौजूदा संयंत्रों में रेट्रोफिटिंग संभव है।
विभिन्न अनुप्रयोगों के लिए उपयुक्त।
वेरिएंट
भाप की खपत को कम करने के लिए चरणों की संख्या में वृद्धि।
नमक पृथक्करण के साथ या बिना।
विभिन्न प्रीहीटिंग अवधारणाएं।
मिश्रण में अधिशेष वाष्प का संघनन- या सतह संघनित्र।
| प्रदर्शन तुलना के लिए अलग बाष्पीकरण करनेवाला | ||||
| मद | एकल प्रभाव बाष्पीकरण | बहु-प्रभाव बाष्पीकरण | टीवीआर बाष्पीकरण | एमवीआर बाष्पीकरण |
| ऊर्जा की खपत | ऊर्जा की खपत दूसरों की तुलना में बहुत अधिक है, 1 टन पानी सैद्धांतिक रूप से 1 टन भाप की खपत करेगा | तुलनात्मक रूप से ऊर्जा संरक्षण | पारंपरिक बहु-प्रभाव बाष्पीकरण के आधार पर, एक और प्रभाव जोड़ा गया, लेकिन उच्च दबाव वाली भाप से संचालित होने की आवश्यकता है | बाष्पीकरण के लिए सबसे अधिक ऊर्जा बचत तकनीक, लेकिन 10-40kwh बिजली की खपत |
| उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल | छोटा | बड़ा | बड़ा | छोटा |
| ऊर्जा स्रोतों | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है | भाप और बिजली, भाप पाइप नेटवर्क और बॉयलर की जरूरत है, उच्च दबाव भाप की जरूरत है। | बिजली, पाइप नेटवर्क की जरूरत नहीं है, सभी क्लोज-लूप सर्कुलेशन सिस्टम |
| स्वत: चलन | अर्ध स्वचालित | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण | पूर्ण स्वचालित संचालन, निरंतर वाष्पीकरण |
कार्य सिद्धांत ड्राइंग

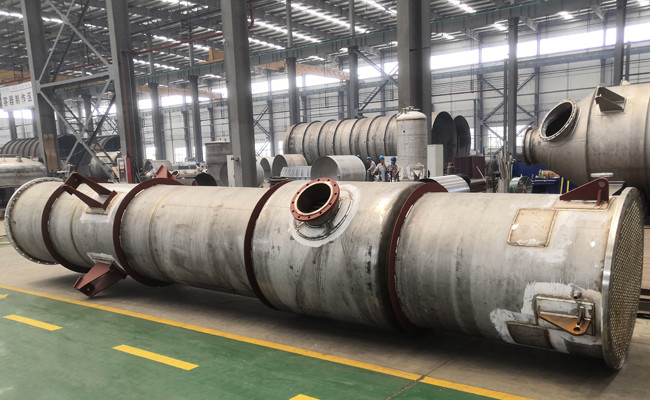

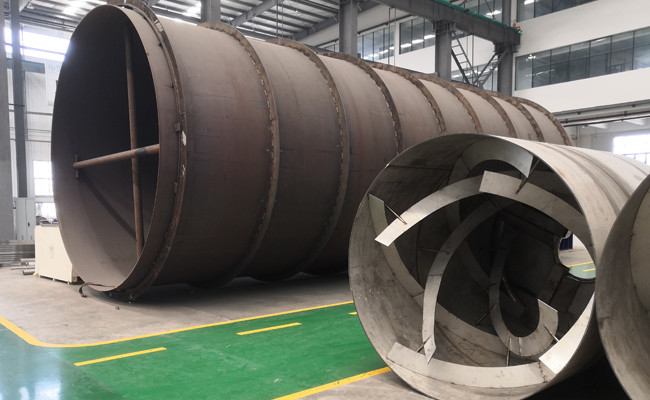

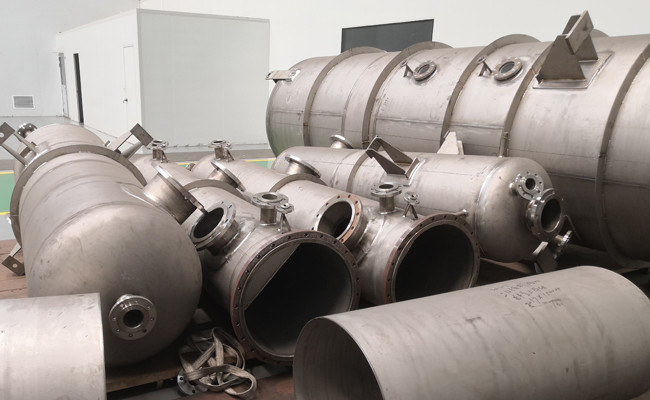

कार्यशाला स्थल
प्रमाणपत्र
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
