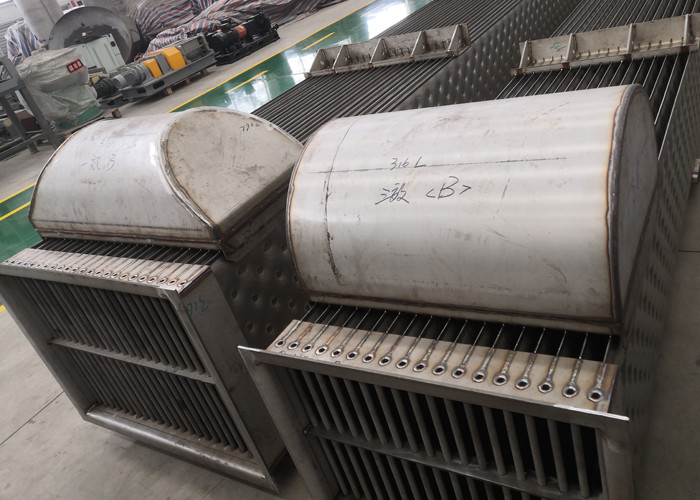

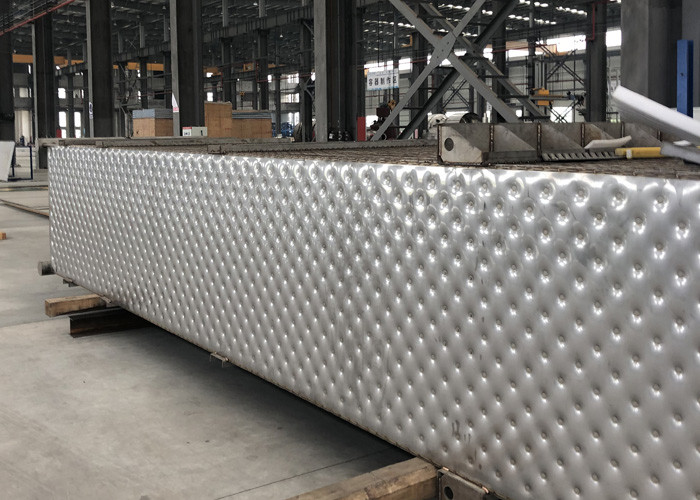

एमवीआर / मैकेनिकल वाष्प पुनर्संपीड़न गिरने वाली फिल्म बाष्पीकरण में उच्च कुशल प्लेट हीट एक्सचेंजर
औद्योगिक यांत्रिक वाष्प पुनर्संपीड़न MVR
एक ऊष्मा पम्प अतिरिक्त ऊर्जा का उपयोग करके कम तापमान स्रोत से उच्च तापमान की मांग में ऊष्मा को स्थानांतरित करने के लिए ऊर्जा का उपयोग करता है।औद्योगिक ताप पंपों के लिए, ऊष्मा स्रोत प्रक्रिया अपशिष्ट ऊष्मा है।
मैकेनिकल वाष्प पुनर्संपीड़न (एमवीआर) एक खुली गर्मी पंप प्रणाली है जिसमें वाष्प का दबाव और तापमान, इसी संतृप्ति तापमान के साथ, संपीड़न के माध्यम से बढ़ाया जाता है।भाप पुनर्संपीड़न एमवीआर का एक विशिष्ट रूपांतर है।औद्योगिक संचालन से कम दबाव वाली भाप का निकास, जैसे बाष्पीकरणकर्ता या कुकर, आमतौर पर वातावरण में निकल जाते हैं या कूलिंग टॉवर में संघनित हो जाते हैं, जबकि उसी साइट पर अन्य संयंत्र संचालन के लिए मध्यवर्ती-दबाव भाप की आवश्यकता हो सकती है।इन जरूरतों को पूरा करने के लिए थ्रॉटलिंग वाल्व में उच्च दबाव वाली भाप का विस्तार करने के बजाय, कम दबाव वाले अपशिष्ट भाप को यांत्रिक रूप से उच्च दबाव में संपीड़ित किया जा सकता है ताकि इसका पुन: उपयोग किया जा सके।भाप पुनर्संपीड़न एक यांत्रिक कंप्रेसर पर निर्भर करता है जो भाप में गुप्त गर्मी के तापमान को बढ़ाने के लिए इसे प्रक्रिया कर्तव्यों के लिए प्रयोग करने योग्य बनाता है।लाभ इस तथ्य में निहित है कि पुनर्नवीनीकरण भाप में मौजूद गुप्त गर्मी की मात्रा की तुलना में आवश्यक संपीड़न ऊर्जा बहुत कम है।
प्रदर्शन के गुणांक (सीओपी) में भाप पुनर्संपीड़न का ऊर्जावान प्रदर्शन व्यक्त किया जाता है।सीओपी शुद्ध पुनर्प्राप्त गर्मी और कंप्रेसर द्वारा उपयोग की जाने वाली ऊर्जा का अनुपात देता है।इस मामले में, शुद्ध गर्मी पानी इंजेक्शन द्वारा अतिरिक्त भाप उपज सहित भाप उत्पादन है।विशिष्ट किफायती और ऊर्जा-कुशल अनुप्रयोगों में न्यूनतम सीओपी 3.5 है।MVR के कुछ अनुप्रयोगों में COP 10 या उससे भी अधिक होता है।
एक उच्च सीओपी के लिए प्रमुख तत्व निम्नलिखित हैं:
निरपेक्ष भाप दबाव का कम अनुपात।अधिकतम अनुपात के लिए एक दिशानिर्देश 6 है, लेकिन दैनिक व्यवहार में अनुपात लगभग 3 है।
एक न्यूनतम क्षमता।एक दिशानिर्देश प्रति घंटे कम से कम एक टन भाप है। संपीड़न के बाद पानी का इंजेक्शन।
विशेषताएं
ऊर्जा की बचत: उच्च तापीय क्षमता, ऊर्जा की बचत, कम ऊर्जा खपत, ऊर्जा की खपत
1t पानी का वाष्पीकरण पारंपरिक बाष्पीकरण का लगभग 1/5 से 1/3 है।
पर्यावरण संरक्षण: भाप बॉयलर पर निर्भरता से पूरी तरह से छुटकारा पाएं, यांत्रिक वाष्प पुनर्संपीड़न वाष्पीकरण बिजली से शुरू हो सकता है। बॉयलर के बिना, कोयले को जलाने की जरूरत नहीं है, भाप की एक छोटी मात्रा, ठंडा पानी की एक छोटी मात्रा।
संचालन लागत कम है: कम ऊर्जा खपत के कारण, पूरे बाष्पीकरण की परिचालन लागत पारंपरिक बाष्पीकरणकर्ता का केवल 1/3 से 1/2 है।
छोटा क्षेत्र: सिस्टम में उच्च घनी यांत्रिक संरचना होती है, इसलिए कवर क्षेत्र पारंपरिक बाष्पीकरण के 50% से कम होता है।
हल्का वाष्पीकरण: कम तापमान वाष्पीकरण, गर्मी हस्तांतरण तापमान अंतर कम है, इसलिए सिस्टम को स्केल करना आसान नहीं है।
स्वचालन की उच्च डिग्री: स्वचालन की उच्च डिग्री, सरल ऑपरेशन, संचालित करने में आसान।
यांत्रिक वाष्प पुनर्संपीड़न MVR बाष्पीकरण की खपत पारंपरिक वाष्पीकरण उपकरण की तुलना में 1T पानी को वाष्पित करके गणना की जाती है
| नाम | भाप | विद्युत शक्ति | कुल लागत (आरएमबी) | ||
| वाष्पीकरण क्षमता (किलो / घंटा) | खपत (टी) | लागत (आरएमबी) | खपत (किलोवाट) | लागत (आरएमबी) | |
| एकल प्रभाव बाष्पीकरण | १.१ | २२० | 3 | २.१ | 222.1 |
| दोहरा प्रभाव बाष्पीकरण | 0.55 | 110 | 3 | २.१ | 112.1 |
| तीन प्रभाव बाष्पीकरण | 0.4 | 88 | 3 | २.१ | 90.1 |
| एमवीआर बाष्पीकरण | 0.02 | 4.4 | 30 | 21 | २५.४ |
आवेदन के क्षेत्र
यांत्रिक वाष्प पुनर्संपीड़न शुरू में लगभग विशेष रूप से डेयरी उद्योग में उपयोग किया गया था।बाद के वर्षों में, इसके आवेदन के क्षेत्रों का विस्तार किया गया, और अब इसमें डेयरी उद्योग, शराब उद्योग, चीनी उद्योग, खारा उद्योग, लुगदी उद्योग, रासायनिक उद्योग, शराब उद्योग आदि शामिल हैं।
सिद्धांत प्रवाह चार्ट

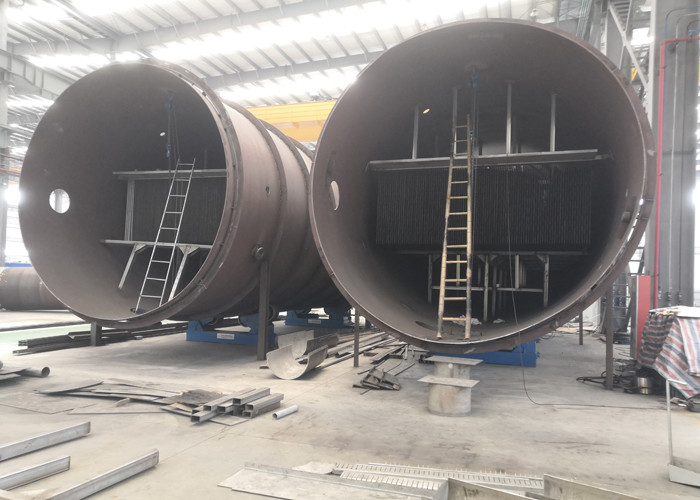

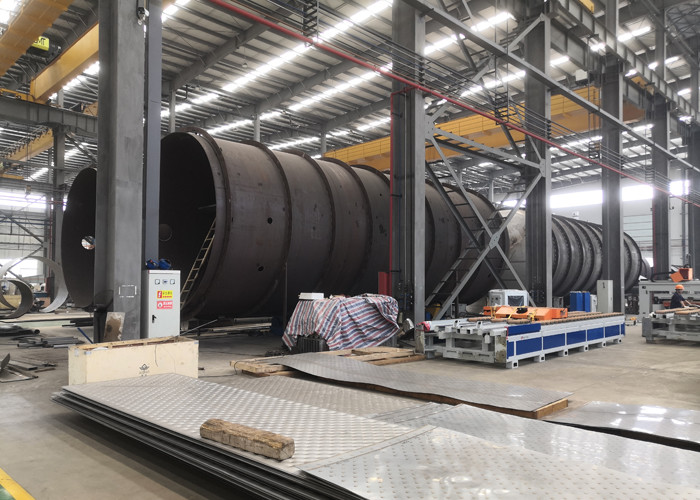

हमारी कार्यशाला साइट
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
