एमवीआर वाष्पीकरण प्रणाली के लिए ऊर्जा-बचत तकिया प्लेट शीट एक्सचेंजर
एमवीआर बाष्पीकरणकर्ता ऊर्जा की खपत को कम करते हैं

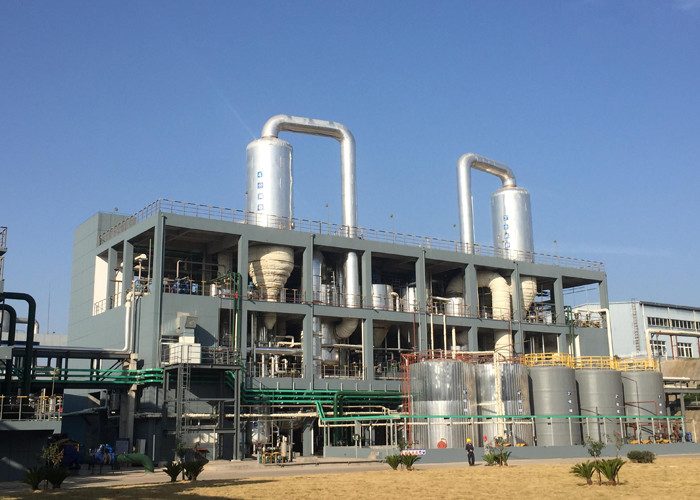

एमवीआर बाष्पीकरण (कभी-कभी वाष्प संपीड़न बाष्पीकरण के रूप में जाना जाता है) उच्च घनीभूत गुणवत्ता प्रदान करते हुए न्यूनतम ऊर्जा खपत और अधिकतम संयंत्र उपलब्धता के साथ मिल शराब या अपशिष्ट से पानी निकालता है।
बाष्पीकरणकर्ताओं में लैमेला हीटिंग सतहें होती हैं।स्वाभाविक रूप से गैर-फोमिंग, ये बाष्पीकरण एक इकाई में 10 से 200 टी / एच की क्षमता के साथ एमवीआर वाष्पीकरण के कम शुष्क ठोस अनुप्रयोगों के लिए आदर्श रूप से अनुकूल हैं।
एमवीआर बाष्पीकरणकर्ता "हीट पंप" सिद्धांत पर काम करते हैं।वाष्पित जल वाष्प को एक साधारण, कम गति वाले केन्द्रापसारक प्रशंसक या कंप्रेसर के साथ पुन: संपीड़ित किया जाता है जो वाष्प के संतृप्ति तापमान को बढ़ाता है।पंखे के बाद, वाष्प को उसी इकाई में गर्म करने वाली भाप के रूप में उपयोग किया जा सकता है।पुनर्संपीड़ित वाष्प संघनित होता है और शराब या अपशिष्ट के आगे वाष्पीकरण के लिए गर्मी हस्तांतरण सतह के माध्यम से अपनी गुप्त गर्मी को छोड़ता है।
काम के सिद्धांत
स्टीम सेंट्रीफ्यूगल कंप्रेसर या अन्य स्टीम कम्प्रेशन डिवाइस का उपयोग करके सेकेंडरी स्टीम को कंप्रेस करें ताकि यह सुनिश्चित हो सके कि इसके भौतिक गुण हीटिंग स्टीम की आवश्यकताओं को पूरा करते हैं;वाष्पीकरण जो इसे हीटिंग स्टीम के रूप में उपयोग करता है, मशीन चालू होने पर केवल ताजा भाप आपूर्ति की आवश्यकता होती है।सामान्य ऑपरेशन में प्रवेश करने के बाद, नई भाप की आपूर्ति करने की आवश्यकता नहीं होती है और न ही (या बहुत कम) द्वितीयक भाप को संघनन की आवश्यकता होती है।इसलिए एमवीआर वाष्पीकरण भाप की मांग को काफी हद तक कम कर देता है लेकिन अधिक बिजली की खपत करता है।
मुख्य विशेषताएं:
एमवीआर बाष्पीकरण ऊर्जा बचत तकनीक बाष्पीकरण की सबसे उन्नत अंतरराष्ट्रीय तकनीक है, केवल कुछ जीवित भाप की आवश्यकता होती है (जब बाष्पीकरण शुरू करने के लिए कुछ जीवित भाप की आवश्यकता होती है, सामान्य चलने के दौरान लगभग कोई जीवित भाप की आवश्यकता नहीं होती है), जो व्यवसाय संचालन लागत को बहुत कम करता है, पर्यावरण प्रदूषण को कम करता है।
कंप्रेसर आपूर्ति गर्मी स्रोत को अपनाने के कारण, पारंपरिक वाष्पीकरण की तुलना में थोड़ा तापमान अंतर होता है, और मध्यम वाष्पीकरण प्राप्त कर सकता है, उत्पाद की गुणवत्ता में काफी सुधार होता है और दूषण को कम करता है।
कंडेनसर की आवश्यकता नहीं है या केवल छोटे आकार के कंडेनसर की आवश्यकता है, संरचना और प्रक्रिया काफी सरल है, यह पूर्ण स्वचालित संचालन, निरंतर चलने, सुरक्षा और विश्वसनीय हो सकती है।
सीआईपी स्वच्छ पाइपलाइन से लैस यह वाष्पीकरण आंतरिक प्रणाली, जो जगह में साफ, संचालित करने में आसान और मृत कोण के बिना प्राप्त कर सकती है।
इस बाष्पीकरण में कम तापमान (50-100 ℃) के तहत तरल सामग्री को वाष्पित किया जा सकता है, तरल सामग्री एक समान है और बिना चलने वाली सामग्री के, आसान कोकिंग नहीं, सामग्री हीटिंग विकृतीकरण न्यूनतम है।
100% पुनर्चक्रण माध्यमिक भाप गुप्त गर्मी के उपयोग के कारण, पूरी तरह से जीवित भाप के उपयोग से बचें, इसलिए भाप की खपत बहुत कम हो जाती है।
मापदंडों

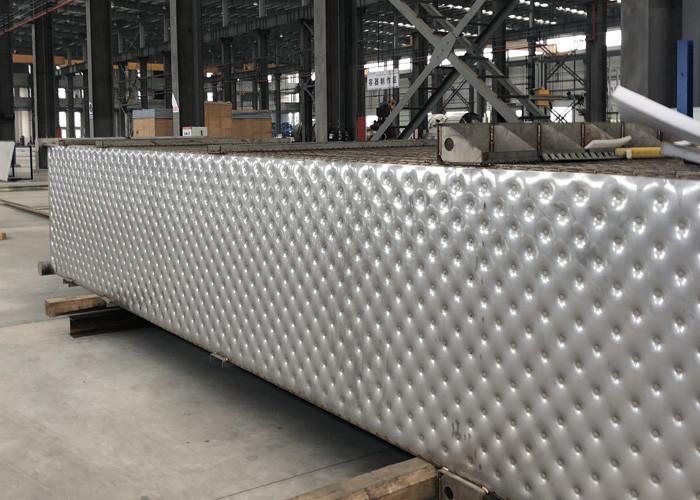

उत्पाद का नाम | तकिया प्लेट हीट एक्सचेंजर |
सामग्री | स्टेनलेस स्टील |
रंग | निकेल व्हाइट |
मानक | दीन जीबी आईएसओ जिस बीए एएनएसआई |
ग्रेड | SUS201, SUS304, SUS316, DSS2205 |
अवलोकन डबल तकिया उभरा हुआ प्लेट सामग्री अनुपात |
पिलोप्लेट 0.8 मिमी + 0.8 मिमी पिलोप्लेट 1.0 मिमी + 1.0 मिमी पिलोप्लेट 1.2 मिमी + 1.2 मिमी पिलोप्लेट 1.5 मिमी + 1.5 मिमी |
सिंहावलोकन सिंगल पिलो उभरा हुआ प्लेट सामग्री अनुपात |
पिलोप्लेट 0.8 मिमी + 2.0 मिमी बेस प्लेट पिलोप्लेट 1.0 मिमी + 2.5 मिमी बेस प्लेट पिलोप्लेट १.२ मिमी + ४.० टोटल १५ मिमी बेस प्लेट पिलोप्लेट १.५ मिमी + ४.० टोटल १५ मिमी बेस प्लेट पिलोप्लेट 2.0 मिमी + 5.0 टोटल 15 मिमी बेस प्लेट |

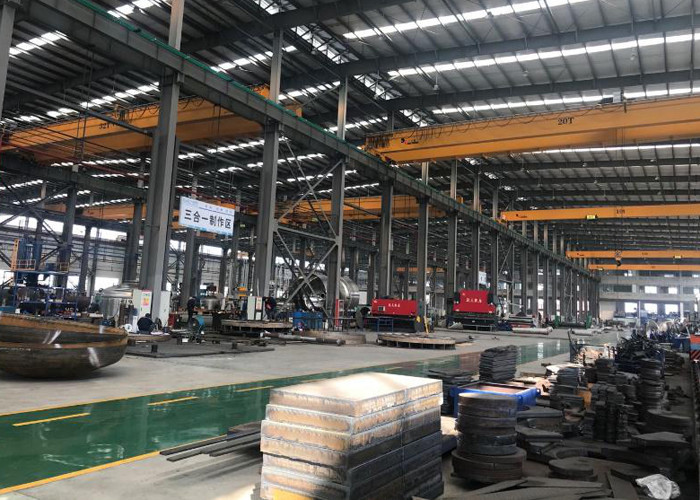

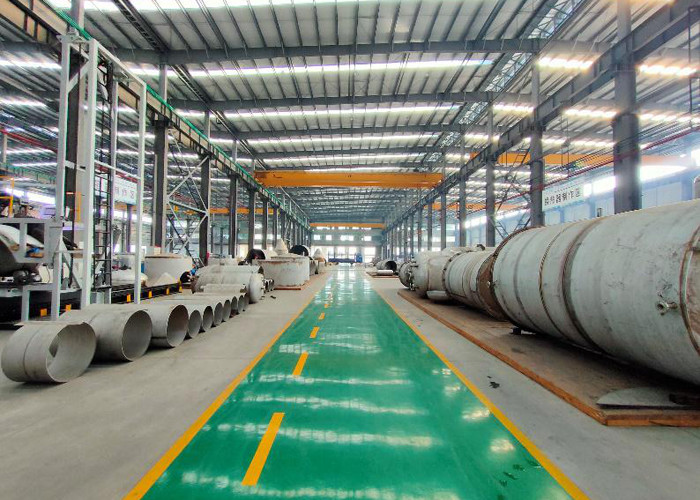

प्रसंस्करण उपकरण
परीक्षण उपकरण-पायलट एमवीआर सिस्टम
