काली शराब का वाष्पीकरण रासायनिक पुनर्प्राप्ति प्रक्रिया का एक अनिवार्य हिस्सा है क्योंकि यह सूखे ठोस पदार्थ को काली शराब में महत्वपूर्ण रूप से केंद्रित करता है ताकि रिकवरी बॉयलर में शराब को प्रभावी ढंग से जलाया जा सके।शराब से निकाले गए पानी को अलग किया जा सकता है और संसाधित किया जा सकता है ताकि इसे मिल में पुन: उपयोग किया जा सके - ताजे पानी की आवश्यकताओं, अपशिष्टों को कम करने और पैसे बचाने के लिए।
बाष्पीकरणकर्ता और सांद्रक, अपनी लामेला हीटिंग सतहों के साथ, खर्च किए गए खाना पकाने वाली शराब या मिल के अपशिष्टों को संसाधित करने में कुशल होते हैं, जबकि उत्पाद शुष्क ठोस, पौधों की उपलब्धता और घनीभूत गुणवत्ता को अधिकतम करते हुए ऊर्जा की न्यूनतम मात्रा का उपयोग करते हैं।लैमेला हीटिंग सतह स्वाभाविक रूप से गैर-स्केलिंग हैं।यह लैमेला के अंदर विभिन्न ताप स्रोतों के उपयोग की अनुमति देता है, जिससे मिल को सबसे अधिक ऊर्जा-कुशल प्रक्रिया कनेक्शन का चयन करने की अनुमति मिलती है।
वाष्पीकरण
मिशन:
पानी को अलग करने और ज्वलनशील उत्पाद-मजबूत काली शराब बनाने के लिए कमजोर काली शराब का वाष्पीकरण
बाष्पीकरण में होने वाली तीन मुख्य प्रक्रियाएं हैं:
काली शराब+गर्मी से मजबूत काली शराब + पानी + भाप
कंडेनसेट + स्टीम टू क्लीन + डर्टी कंडेनसेट + NCG
काली शराब से काली शराब + साबुन (केवल सॉफ्टवुड)
बुनियादी प्रक्रिया आवश्यकताएँ
ऊर्जा का कुशल उपयोग
काली शराब से जल वाष्प का कुशल पृथक्करण
मेथनॉल का उचित पृथक्करण, लंबा तेल साबुन
75-85% शुष्क ठोस में काली शराब की सांद्रता
नाम | तकिया प्लेट श्रृंखला | शेल और ट्यूब हीट एक्सचेंजर | वियोज्य प्लेट हीट एक्सचेंजर | सर्पिल प्लेट हीट एक्सचेंजर |
तापमान सीमा संचालित करना | <800℃ | <800℃ | <170℃ | <350℃ |
अधिकतम दबाव | <60 बार | <200 बार | <32 बार | <25 बार |
पानी के लिए गर्मी हस्तांतरण गुणांक [डब्ल्यू / एम 2 · ℃] | 3500 | 2700 | 5600 | 2000 |
वायु और जल ताप विनिमय का अनुप्रयोग | फिट | फिट | फिट नहीं है | आंशिक फिट |
टैंक या पानी में विसर्जन | फिट | आंशिक फिट | फिट नहीं है | फिट नहीं है |
टैंक और रिएक्टर की वेल्डिंग | उपयुक्त | लागू नहीं | लागू नहीं | लागू नहीं |
मौजूदा रिएक्टर और अन्य उपकरणों में स्थापित करें | लचीला आवेदन | आंशिक लागू | लागू नहीं | लागू नहीं |
सभी वेल्डेड निर्माण | उपयुक्त | उपयुक्त | लागू नहीं | लागू नहीं |
भारी दूषित तरल पदार्थ और अन्य अनुप्रयोग | उपयुक्त | उपयुक्त | आंशिक लागू | उपयुक्त |
वजन प्रति इकाई क्षेत्र | कम | उच्च | कम | उच्च |
गिरने वाली फिल्म, कंडेनसर और बाष्पीकरणकर्ता | फिट | फिट | आंशिक फिट | आंशिक फिट |
एमवीआर प्रौद्योगिकी
एमवीआर तकनीक बाष्पीकरणकर्ता के द्वितीयक भाप को यांत्रिक विधि से संपीड़ित करना, उसके दबाव और तापमान को बढ़ाना, उसकी थैलीपी को बढ़ाना, और फिर उसे बाष्पीकरणकर्ता के ताप कक्ष में वापस भेजना है, जिसका उपयोग हीटिंग स्टीम के रूप में किया जाता है, ताकि फ़ीड को रखा जा सके। उबलते अवस्था में तरल, जबकि हीटिंग भाप स्वयं पानी में संघनित हो जाती है।बहु प्रभाव वाष्पीकरण प्रौद्योगिकी की तुलना में, एमवीआर प्रौद्योगिकी सभी माध्यमिक भाप को संपीड़ित और रीसायकल करती है और गुप्त गर्मी को पुनर्प्राप्त करती है, इसलिए यह बहु प्रभाव वाष्पीकरण तकनीक की तुलना में अधिक ऊर्जा-बचत है।

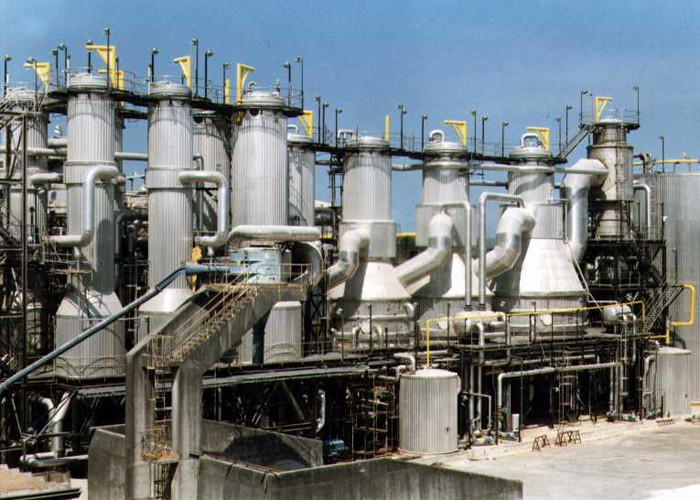

एकाधिक प्रभाव बाष्पीकरणकर्ता
काली शराब सेवा में बहु-प्रभाव वाले बाष्पीकरणकर्ता हमेशा उपयोग किए जाते हैं।शब्द बहु प्रभाव वाष्पीकरण कार्य को करने के लिए ऊर्जा के कई प्रभावी उपयोग से आता है।इस तरह के विन्यास में, लाइव स्टीम केवल पहले प्रभाव बाष्पीकरण में संघनित होता है, वाष्प उत्पन्न करता है जिसे बाद में दूसरे प्रभाव में संघनित करने के लिए भेजा जाता है जहां अतिरिक्त वाष्पीकरण होता है।प्रक्रिया को तब तक दोहराया जा सकता है जब तक कि अंतिम प्रभाव बाष्पीकरणकर्ता तक नहीं पहुंच जाता है, जहां उत्पन्न वाष्प को ठंडा पानी का उपयोग करके कंडेनसर में संघनित किया जाता है।
क्राफ्ट मिल में भाप उत्पादन एक महत्वपूर्ण परिचालन व्यय है और इसके उपयोग को संरक्षित करने के लिए हर संभव प्रयास किया जाना चाहिए।कमजोर काली शराब से पानी निकालने के लिए वाष्पीकरण संयंत्र अब तक उस भाप का प्रमुख उपभोक्ता है। इसलिए बाष्पीकरणकर्ता का आर्थिक संचालन भाप से उपलब्ध गर्मी के कई प्रभावी उपयोग पर और इसलिए प्रभावों की संख्या पर आधारित है। एमईई।
लुगदी की काली शराब के वाष्पीकरण में प्रौद्योगिकी का अनुप्रयोग
एक उदाहरण के रूप में गेहूं के भूसे लुगदी काली शराब के वाष्पीकरण को लेते हुए, एमवीआर प्रौद्योगिकी की संयोजन वाष्पीकरण प्रक्रिया और बहु प्रभाव वाष्पीकरण का सही प्रभाव पड़ता है।

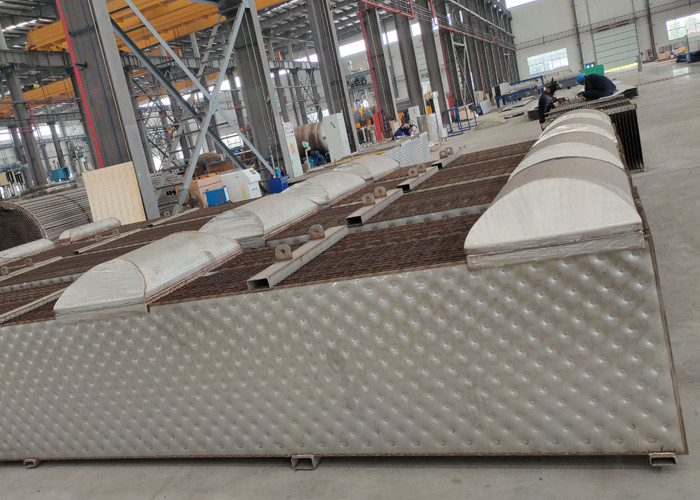

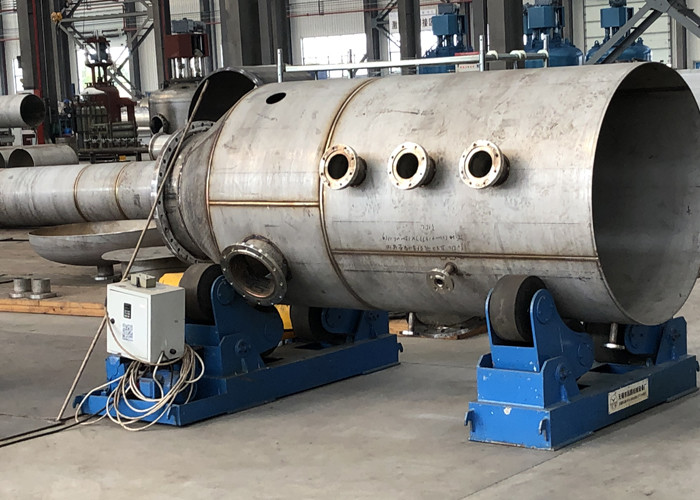

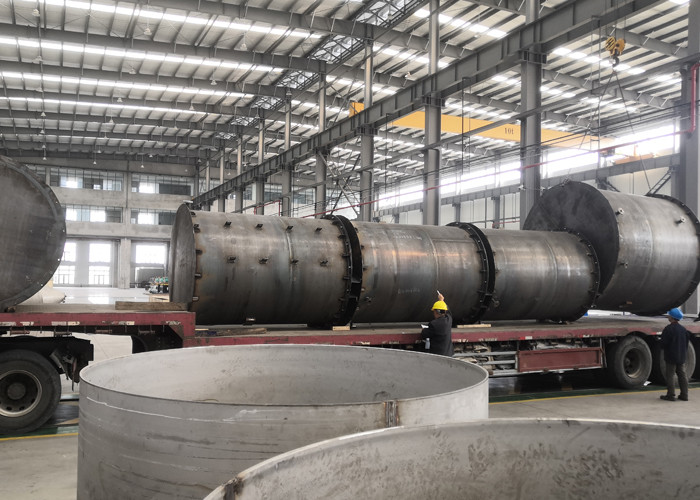

उत्पादन कार्यशाला
