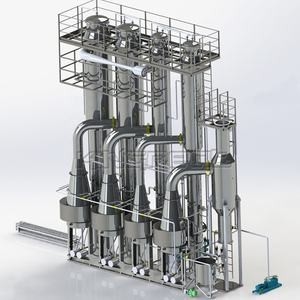

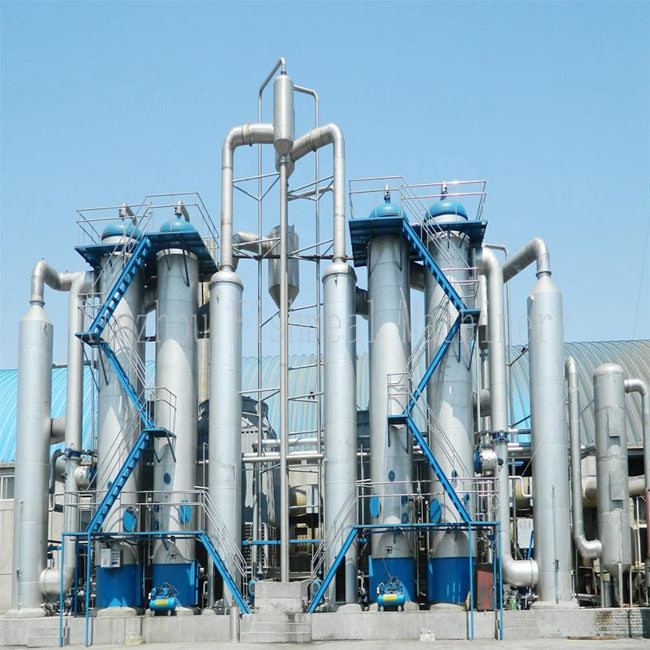

नमक क्रिस्टल रिफाइनिंग वाष्पीकरण प्रणाली टेबल नमक के लिए संयंत्र लाइन
| Application: | नमक बनाना | Pressure: | स्वनिर्धारित |
| Energy Consumption: | कम | Design Pressure: | स्वनिर्धारित |
| Welding: | लेसर वेल्डिंग | Material: | स्टेनलेस स्टील |
| Machinery Test Report: | प्रदान किया | Plate Material: | SS304/316L/Ti |
| Location: | चीन | Type: | औद्योगिक वाष्पीकरण |
| High Light: | टेबल साल्ट रिफाइनिंग वाष्पीकरण प्रणाली,टेबल सॉल्ट वाष्पीकरण प्रणाली संयंत्र लाइन,नमक क्रिस्टल रिफाइनिंग वाष्पीकरण प्रणाली |
||
एक सतत, ऊर्जा-कुशल लाइन के साथ उच्च-शुद्धता वाला खाद्य नमक का उत्पादन करें जो ब्राइन शोधन, एमवीआर वाष्पीकरण क्रिस्टलीकरण, अपकेंद्रीकरण, सुखाने, आकार देने, आयोडाइजेशन और पैकेजिंग को एकीकृत करता है।
- खाद्य-ग्रेड शुद्धता: कम नमी और अघुलनशील पदार्थों के साथ स्थिर NaCl सामग्री
- कम परिचालन लागत: न्यूनतम ताज़ा भाप; ज्यादातर इलेक्ट्रिक एमवीआर ड्यूटी
- समान क्रिस्टल आकार: सुसंगत अनाज वितरण के लिए नियंत्रित न्यूक्लिएशन/विकास
- लंबे अभियान: कम डाउनटाइम के लिए पूर्ण सीआईपी के साथ स्वच्छ डिजाइन
एमवीआर माध्यमिक वाष्प को संपीड़ित करता है और इसे हीटिंग माध्यम के रूप में पुन: चक्रित करता है, अव्यक्त गर्मी की वसूली करता है और क्रिस्टल गुणवत्ता और थ्रूपुट को बनाए रखते हुए उपयोगिता को कम करता है। उन खाद्य और रासायनिक संयंत्रों के लिए डिज़ाइन किया गया है जो अनुमानित ओपेक्स और स्थिर आउटपुट की तलाश में हैं।
लगभग 15-40 kWh प्रति टन पानी वाष्पित (डिजाइन-निर्भर), स्टार्टअप के बाद बहुत कम ताज़ी भाप के साथ।
नियंत्रित सुपरसैचुरेशन के साथ मजबूर-सर्कुलेशन क्रिस्टलीकरण तंग आकार वितरण और उच्च स्पष्टता प्रदान करता है।
316L/डुप्लेक्स सामग्री, चिकनी फिनिश, ड्रेनेबिलिटी, सीआईपी सत्यापन, और एचएसीसीपी/आईएसओ कार्यक्रमों का समर्थन करने के लिए प्रलेखन।
- ब्राइन मेक-अप और शोधन: कच्चा/चट्टान/सौर नमक घोलना -> रासायनिक मृदुकरण (Ca/Mg निष्कासन) -> स्पष्टीकरण/निस्पंदन -> पॉलिशिंग।
- प्रीहीट और डीएरेशन: स्थिर ΔT सुनिश्चित करें और जंग/झाग को कम करें।
- एमवीआर वाष्पीकरण क्रिस्टलीकरण: संपीड़ित वाष्प गर्मी प्रदान करता है; घोल घनत्व और निवास समय क्रिस्टल विकास को नियंत्रित करता है।
- ठोस वसूली: मदर-लिकर पृथक्करण के लिए पीलर/स्क्रॉल सेंट्रीफ्यूज; शराब को पुन: चक्रित किया जाता है।
- सुखाने और आकार देना: कंपन/तरल-बिस्तर सुखाने -> लक्षित अनाज बैंड के लिए छानना/पॉलिशिंग।
- आयोडाइजेशन और एडिटिव्स: इनलाइन खुराक और सजातीय मिश्रण; वैकल्पिक एंटी-केकिंग।
- पैकिंग: 1 किलो खुदरा से 25-50 किलो बैग या थोक, धातु का पता लगाने और वजन जांच के साथ।

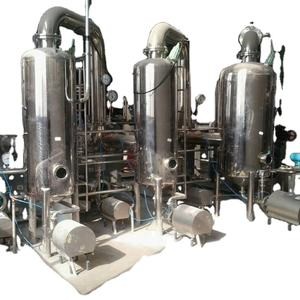

- सर्कुलेशन पंप के साथ एमवीआर मजबूर-सर्कुलेशन बाष्पीकरण/क्रिस्टलाइज़र
- उच्च गति वाला सेंट्रीफ्यूगल/टर्बो या रूट्स कंप्रेसर (ड्यूटी-मैच्ड)
- वाष्प-तरल विभाजक, मुख्य हीटर, प्रीहीटर, कंडेनसर और वैक्यूम सिस्टम
- ब्राइन शोधन स्किड (घुलनशील, मृदुकरण, स्पष्टीकरण, फिल्टर)
- पीलर या पुशर सेंट्रीफ्यूज; कंपन/तरल-बिस्तर ड्रायर
- छलनी/पॉलिशर; आयोडाइजेशन और एंटी-केकिंग डोजिंग स्किड
- इंस्ट्रुमेंटेशन (टी/पी/फ्लो/कंडक्टिविटी/लेवल) और पीएलसी/एचएमआई/हिस्टोरियन
- सत्यापित प्रक्रियाओं के साथ सीआईपी स्किड
डिजाइन इनपुट: कच्चा नमक/ब्राइन गुणवत्ता, लक्ष्य NaCl ग्रेड, अनाज आकार बैंड, अभियान की लंबाई, उपयोगिताएँ, परिवेश और स्वच्छता आवश्यकताएँ।
| पैरामीटर | विशिष्ट लक्ष्य / रेंज* |
|---|---|
| NaCl (शुष्क आधार) | ≥ 99.2% (उन्नत शोधन के साथ 99.7% तक) |
| नमी (अंतिम उत्पाद) | ≤ 0.2% (ग्रेड-निर्भर) |
| अघुलनशील | ≤ 0.05% (उचित ब्राइन पॉलिशिंग के साथ) |
| क्रिस्टल आकार विकल्प | बारीक 0.2-0.5 मिमी; टेबल 0.5-1.2 मिमी; मोटा 1.2-2.5 मिमी |
| लाइन क्षमता (उत्पाद नमक) | 5-500 टन/दिन (मॉड्यूलर ट्रेन) |
| इलेक्ट्रिक उपयोग (एमवीआर) | ~15-40 kWh प्रति टन H₂O वाष्पित |
| अभियान की लंबाई | ≥ 10-20 दिन सीआईपी के बीच (फीड-निर्भर) |
*प्रदर्शन फीड संरचना, शोधन दक्षता, संपीड़न अनुपात और हीट-एक्सचेंज क्षेत्र पर निर्भर करता है।
| मानदंड | एमवीआर वाष्पीकरण लाइन | मल्टी-इफेक्ट (एमईई) | टीवीआर |
|---|---|---|---|
| ताज़ी भाप निर्भरता | बहुत कम (ज्यादातर इलेक्ट्रिक) | मध्यम-उच्च | मध्यम |
| क्रिस्टल आकार नियंत्रण | एफसी क्रिस्टलाइज़र के साथ उत्कृष्ट | अच्छा (अधिक प्रभाव की आवश्यकता है) | उचित |
| ओपेक्स स्थिरता | उच्च (अनुमानित बिजली की लागत) | परिवर्तनीय (भाप मूल्य/उपलब्धता) | परिवर्तनीय |
| शुरू/बंद और लोड का पालन | अच्छा | उचित | उचित |
| स्वामित्व की कुल लागत | मध्यम-उच्च (कम चुकौती) | मध्यम | मध्यम |
ब्राइन: शोधन के बाद 24-26 wt% NaCl -> लक्ष्य: 0.5-1.2 मिमी अनाज आकार के साथ परिष्कृत टेबल नमक।
ट्रेन: एमवीआर मजबूर-सर्कुलेशन क्रिस्टलाइज़र + पीलर सेंट्रीफ्यूज + तरल-बिस्तर ड्रायर + छानना + इनलाइन आयोडाइजेशन + पैकिंग।
निष्कर्ष: कम ताज़ी भाप की मांग, इलेक्ट्रिक-संचालित वाष्पीकरण, मदर शराब का निरंतर पुनर्चक्रण, स्थिर उत्पाद गुणवत्ता, सीआईपी के बीच लंबे अभियान।
नोट: केवल उदाहरण। अंतिम डिजाइन लैब परीक्षण और पूर्ण गर्मी/द्रव्यमान संतुलन द्वारा पुष्टि की गई।
Jiangsu Hanpu Mechanical Technology Co., Ltd. Jiangsu Saideli Machinery Co., Ltd., Jiangsu Zhongyi Environmental Technology Co., Ltd., FERREO A/S in Denmark, Shanghai Jiaotong University और Nanjing Kingreat Machinery Co., Ltd. द्वारा संयुक्त रूप से स्थापित एक परियोजना इंजीनियरिंग कंपनी है।
Hanpu की मुख्य परियोजनाओं में शामिल हैं, लेकिन इन तक सीमित नहीं हैं: एमवीआर वाष्पीकरण प्रणाली, पाउडर धोने का नमक और वैक्यूम नमक उत्पादन परियोजना, तेल टैंक कीचड़ सफाई परियोजना, लैंडफिल लीचेट उपचार परियोजना, प्लांट/पशु तेल प्रसंस्करण उत्पादन लाइन, शहरी अपशिष्ट जल उपचार परियोजना, विभिन्न अपशिष्ट जल उपचार परियोजनाएं।

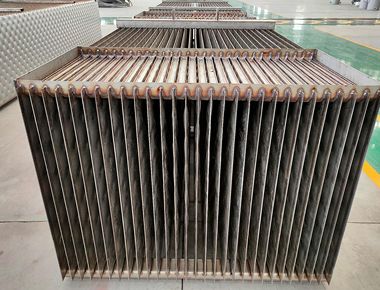

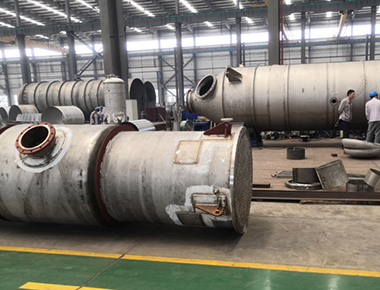

मुख्य उत्पाद सेंट्रीफ्यूज श्रृंखला, मल्टी-इफेक्ट और एमवीआर वाष्पीकरण और क्रिस्टलीकरण उपकरण, लेजर वेल्डिंग हीट ट्रांसफर बोर्ड, लिथियम बैटरी सामग्री मिश्रण उपकरण, प्रेशर वेसल और टाइटेनियम, ज़िरकोनियम, निकल और अन्य गैर-मानक विशेष उपकरण हैं।
- एएसएमई/पीईडी प्रेशर उपकरण; खाद्य संपर्क के लिए स्वच्छ डिजाइन
- खाद्य-ग्रेड मानकों के अनुसार सामग्री ट्रेसबिलिटी और सतह खत्म
- सत्यापित सीआईपी/एसआईपी प्रक्रियाएं; एचएसीसीपी/आईएसओ 22000 प्रलेखन का समर्थन करता है
- ड्रायर/हैंडलिंग के लिए धूल नियंत्रण और वैकल्पिक एटीईएक्स अनुपालन
उचित ब्राइन मृदुकरण (Ca/Mg निष्कासन), निस्पंदन, और नियंत्रित ΔT/वेग पैमाने को कम करते हैं; सीआईपी पीक हीट ट्रांसफर को पुनर्स्थापित करता है।
हाँ--इनलाइन खुराक और मिश्रण मानक हैं, स्थानीय नियमों को पूरा करने के लिए सटीक नियंत्रण के साथ।
छानने/पॉलिशिंग के माध्यम से बारीक, टेबल और मोटे ग्रेड; मल्टी-ग्रेड पैकेजिंग उपलब्ध है।
गीले भागों के लिए एसएस316एल या डुप्लेक्स; संक्षारक या विशेष कर्तव्यों के लिए टाइटेनियम/हैस्टेलॉय उपलब्ध है।
बिल्कुल--सामान्य फ्लोशीट सबसे अच्छे ऊर्जा संतुलन के लिए एमवीआर क्रिस्टलीकरण के साथ ब्राइन शोधन और आरओ/एनएफ को जोड़ते हैं।
