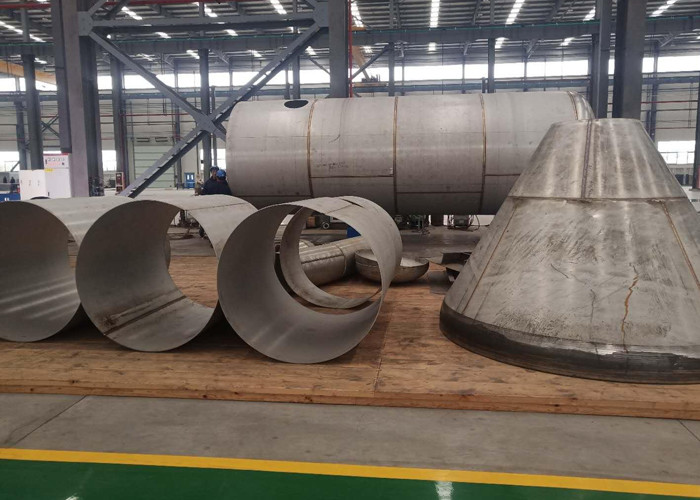

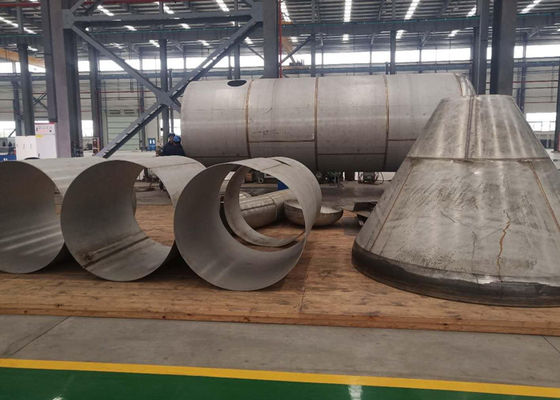

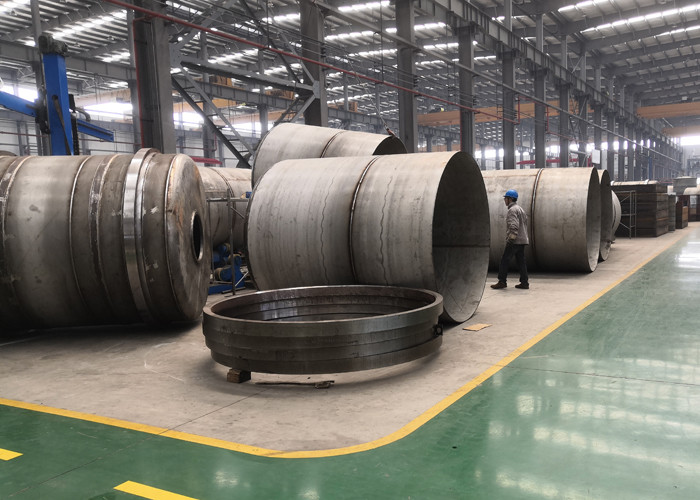

NaCl वाष्पीकरणीय क्रिस्टलीकरण के लिए TI MVR सिस्टम सेविंग सेविंग
टाइटेनियम (TI) MVR वाष्पीकरण और क्रिस्टलीकरण प्रणालीटेबल नमक और औद्योगिक नमक के लिए उद्देश्य-निर्मित है। यांत्रिक रूप से अव्यक्त गर्मी का पुन: उपयोग करके, यह लगातार क्रिस्टल गुणवत्ता और संकीर्ण आकार के वितरण को वितरित करते हुए विशिष्ट ऊर्जा उपयोग और ताजा भाप की मांग में कटौती करता है।
- महत्वपूर्ण ऊर्जा बचत:मुख्य रूप से विद्युत चालित; ताजा भाप मुख्य रूप से स्टार्ट-अप में या चरम परिस्थितियों में ट्रिम के लिए उपयोग की जाती है
- क्लोराइड संक्षारण प्रतिरोध:टाइटेनियम (gr.2/gr.12) महत्वपूर्ण गर्मी-हस्तांतरण और दबाव भागों पर पिटिंग और दरार को कम करता है
- लगातार क्रिस्टल गुणवत्ता:नियंत्रित सुपरसेटेशन और निवास समय उपज एक समान NaCl क्रिस्टल
- लंबे अभियान:सेनेटरी डिज़ाइन और सीआईपी शॉर्टन डाउनटाइम और गर्मी-एक्सचेंजर स्वच्छता अंतराल का विस्तार करें
NaCl क्रिस्टलीकरण के लिए Ti MVR क्यों?
MVR द्वितीयक वाष्प को उच्च तापमान पर संपीड़ित करता है और इसे हीटिंग माध्यम के रूप में पुन: उपयोग करता है, नाटकीय रूप से पानी की प्रति यूनिट ऊर्जा को कम करता है। ऊंचे तापमान पर क्लोराइड मीडिया के लिए टाइटेनियम का बेहतर प्रतिरोध फाउलिंग/संक्षारण-संचालित दक्षता हानि और अनियोजित आउटेज पर अंकुश लगाता है।
ऊर्जा kpi
विशिष्ट बिजली की खपत -15-35 kWh प्रति टन पानी वाष्पित (संपीड़न अनुपात,, T और हीट-ट्रांसफर क्षेत्र पर निर्भर करता है)। ठंडा पानी और बॉयलर लोड बहुत कम हो जाता है।
क्रिस्टल गुणवत्ता
मजबूर-परिच्छेद (एफसी) क्रिस्टलाइज़र स्थिर गर्मी-हस्तांतरण गुणांक और घोल घनत्व को बनाए रखता है, एक तंग कण आकार वितरण (टेबल-सॉल्ट अंश) का उत्पादन करता है।
सामग्री विश्वसनीयता
टाइटेनियम ट्यूब बंडल / टीआई-क्लैड प्लेट एक्सचेंजर्स महत्वपूर्ण कर्तव्य पर; डुप्लेक्स स्टेनलेस स्टील का उपयोग लागत का अनुकूलन करने के लिए संरचनात्मक फ्रेम के लिए किया जा सकता है।

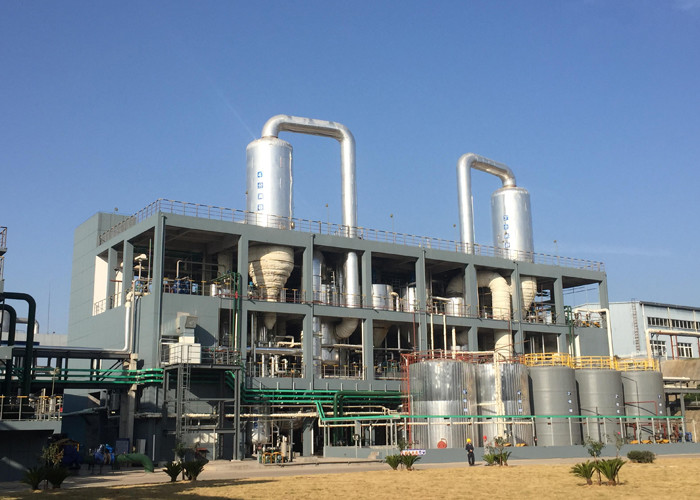

प्रक्रिया प्रवाह (NaCl वाष्पीकरण और क्रिस्टलीकरण)
- नमकीन मेकअप और शुद्धि:विघटन -> नरम (सीए/मिलीग्राम हटाने) -> जमावट/स्पष्टीकरण -> इन्सोल्यूबल्स और कठोरता को कम करने के लिए पॉलिशिंग निस्पंदन
- प्रीहीटिंग और डी वात:ड्राइविंग बल को स्थिर करता है और संक्षारण/झाग को कम करता है
- MVR मजबूर-परिचालित वाष्पीकरण और क्रिस्टलीकरण:संपीड़ित वाष्प शेल साइड में लौटता है; सुपरसेटेशन और स्लरी डेंसिटी कंट्रोल न्यूक्लिएशन/ग्रोथ का प्रबंधन करें
- ठोस-तरल पृथक्करण:पीलर या पुशर सेंट्रीफ्यूज मदर शराब को हटा देता है; समग्र उपज बढ़ाने के लिए मदर शराब रीसायकल
- सुखाने और वर्गीकरण:वाइब्रेटिंग/फ्लुइड -बेड सुखाने -> स्क्रीनिंग -> लक्ष्य आकार के बैंड तक पहुंचने के लिए पॉलिशिंग
- आयोडाइजेशन और एंटी-केकिंग:स्थानीय नियमों को पूरा करने के लिए इन-लाइन खुराक और मिश्रण
- पैकिंग:25-50 किलोग्राम बैग या बल्क के लिए 1 किलो खुदरा; धातु का पता लगाने और वजन नियंत्रण
मुख्य उपस्कर

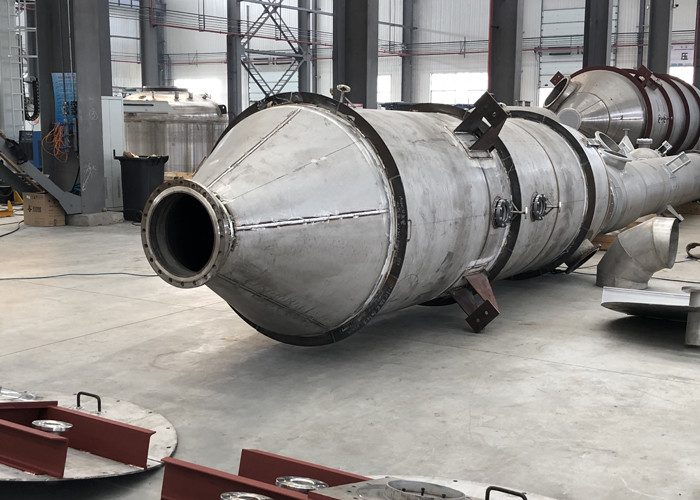

- टीआई शेल-एंड-ट्यूब / टीआई-क्लैड प्लेट हीट एक्सचेंजर्स और जबरन-सर्कुलेशन क्रिस्टलाइज़र
- हाई-स्पीड सेंट्रीफ्यूगल/टर्बो या रूट्स कंप्रेसर (संपीड़न अनुपात और कर्तव्य द्वारा चयनित)
- वाष्प-तरल विभाजक, मुख्य हीटर, प्रीमीटर, कंडेनसर और वैक्यूम सिस्टम
- ब्राइन शुद्धि स्किड (विघटन, नरम, स्पष्टीकरण, निस्पंदन)
- पीलर/पुशर सेंट्रीफ्यूज, फ्लुइड-बेड/वाइब्रेटरी ड्रायर और स्क्रीनिंग सिस्टम
- इन-लाइन आयोडाइजेशन / एंटी-केकिंग डोजिंग और ब्लेंडिंग
- इंस्ट्रूमेंटेशन: टी/पी/प्रवाह/चालकता/स्तर; इतिहासकार के साथ पीएलसी/एचएमआई
- मान्य प्रक्रियाओं और रिकॉर्ड के साथ CIP स्किड
प्रदर्शन और आकार देने वाले इनपुट
आवश्यक डेटा: नमकीन रचना (NaCl, CA/MG, SULFATES/SILICATES, INSOLBLES), लक्ष्य NaCl ग्रेड और आकार, स्वीकार्य ΔT, BPE, चिपचिपाहट-तापमान वक्र, स्केलिंग प्रवृत्ति, उपलब्ध उपयोगिताओं और वार्षिक परिचालन घंटे।
| पैरामीटर |
विशिष्ट मूल्य/सीमा* |
| NaCl (शुष्क आधार) |
≥ 99.2% (बढ़ाया शुद्धिकरण के साथ% 99.7% तक) |
| उत्पाद नमी |
≤ 0.2% (ग्रेड-निर्भर) |
| क्रिस्टल आकार बैंड |
जुर्माना 0.2-0.5 मिमी; तालिका 0.5-1.2 मिमी; मोटे 1.2-2.5 मिमी |
| लाइन क्षमता (समाप्त नमक) |
5-500 टी/डी (मॉड्यूलर, मल्टी-ट्रेन) |
| शक्ति (एमवीआर) |
-15-35 kWh प्रति टन पानी वाष्पित |
| सीआईपी अंतराल |
≥ 10-20 दिन (फ़ीड और ऑपरेटिंग रणनीति पर निर्भर करता है) |
| प्राथमिक सामग्री |
महत्वपूर्ण गीले सतहों के लिए ti gr.2/gr.12; संरचनात्मक समर्थन के लिए डुप्लेक्स स्टेनलेस स्टील |
*वास्तविक प्रदर्शन शुद्धि दक्षता, कंप्रेसर दबाव अनुपात, गर्मी-हस्तांतरण क्षेत्र और ऑपरेटिंग रणनीति पर निर्भर करता है।
कंप्रेसर और ऊर्जा अनुकूलन
- हाई-स्पीड सेंट्रीफ्यूगल/टर्बो:उच्च दक्षता; VFD के साथ जोड़ी और मध्यम/बड़े कर्तव्यों के लिए एंटी-सर्ज नियंत्रण
- जड़ें:सरल निर्माण; छोटे/मध्यम भार और चरणबद्ध रेट्रोफिट्स के लिए उपयुक्त
- समानांतर ट्रेनें:अतिरेक और लचीलापन; विशिष्ट शक्ति को कम करने के लिए स्टेज ऑन/ऑफ
MVR बनाम MEE बनाम TVR (NaCl क्रिस्टलीकरण के लिए)
| मापदंड |
टीआई एमवीआर प्रणाली |
बहु-प्रभाव (MEE) |
तवर |
| ताजा भाप निर्भरता |
बहुत कम (ज्यादातर इलेक्ट्रिक) |
मध्यम ऊँचाई |
मध्यम |
| विशिष्ट ऊर्जा उपयोग |
कम (अव्यक्त गर्मी का पुन: उपयोग) |
मध्यम (अधिक प्रभाव आवश्यक) |
मध्यम |
| संक्षारण प्रतिरोध / सेवा जीवन |
उच्च (महत्वपूर्ण भागों पर टी) |
मध्यम (316L/द्वैध व्यापार-बंद) |
मध्यम |
| क्रिस्टल आकार नियंत्रण |
उत्कृष्ट (एफसी + स्थिर) टी) |
अच्छा |
अच्छा |
| स्टार्ट/स्टॉप एंड लोड फॉलो |
उत्कृष्ट |
अच्छा |
अच्छा |
| मालिकाने की कुल कीमत |
मध्यम-उच्च भुगतान (कम पेबैक) |
मध्यम |
मध्यम |
नमूना शुल्क (बिक्री वार्तालाप के लिए)
नमकीन: शुद्ध NaCl 24-26 wt%-> लक्ष्य: 0.5-1.2 मिमी टेबल-सॉल्ट ग्रेड।
ट्रेन: टीआई हीट-सर्फेस एमवीआर एफसी क्रिस्टलीकरण + पीलर/पुशर सेंट्रीफ्यूज + फ्लुइड-बेड सुखाने + स्क्रीनिंग + इन-लाइन आयोडाइजेशन + पैकिंग।
Takeaways: बहुत कम ताजा भाप और ठंडा पानी, स्थिर माँ-पसंद रीसायकल, लंबे अभियान चलाता है, और लगातार क्रिस्टल गुणवत्ता।
नोट: जेनेरिक उदाहरण केवल। अंतिम डिजाइन को लैब डेटा और पूर्ण गर्मी/द्रव्यमान संतुलन द्वारा मान्य किया जाना है।
गुणवत्ता और अनुपालन
- ASME/PED प्रेशर-पोत और वेल्डिंग मानक
- उत्पाद-संपर्क सतहों के लिए स्वच्छ डिजाइन, पूर्ण जल निकासीता, मृत-पैर नियंत्रण
- पूर्ण सामग्री ट्रेसबिलिटी के साथ CIP/SIP सत्यापन
- सुखाने/हैंडलिंग के लिए धूल नियंत्रण, वैकल्पिक ATEX अनुपालन
उपवास
316L के बजाय टाइटेनियम क्यों चुनें?
ऊंचे तापमान पर क्लोराइड ब्राइन्स में, टाइटेनियम मेंट-ट्रांसफर क्षय को कम करने और अनियोजित डाउनटाइम को कम करने के लिए टाइटेनियम बेहतर प्रतिरोध प्रदान करता है।
क्या ऊर्जा खपत हासिल की जा सकती है?
अच्छी तरह से डिज़ाइन किए गए एमवीआर सिस्टम आमतौर पर देखते हैं15 -35 kWh प्रति टन पानी वाष्पित; वास्तविक परिणाम संपीड़न अनुपात, ΔT, हीट-ट्रांसफर क्षेत्र और ऑपरेटिंग रणनीति पर निर्भर करते हैं।
आप स्केलिंग और CIP आवृत्ति का प्रबंधन कैसे करते हैं?
फ्रंट-एंड नरम/स्पष्टीकरण/निस्पंदन निचले पैमाने पर अग्रदूत; ऑपरेशन के दौरान, वेग और ΔT का अनुकूलन करें; आवधिक सीआईपी गर्मी-हस्तांतरण दक्षता को पुनर्स्थापित करता है और रन लंबाई का विस्तार करता है।
क्या कई आकार ग्रेड का उत्पादन किया जा सकता है?
हां-ड्रायिंग प्लस स्क्रीनिंग ठीक/टेबल/मोटे बैंड को वितरित कर सकती है, जिसमें छोटे रिटेल से थोक तक पैकेजिंग होती है।
