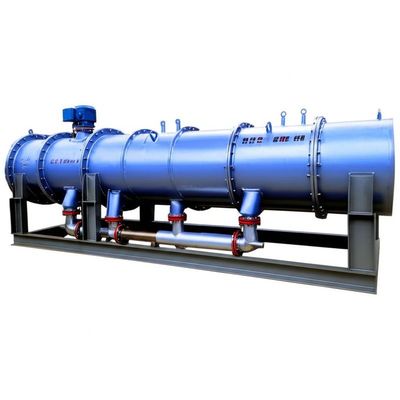

ट्यूबलर प्रकार के एक्सचेंजर मजबूर परिसंचरण एमवीआर वाष्पीकरण उपकरण
एमवीआर ट्यूबलर गिरने वाली फिल्म वाष्पीकरण
कार्य सिद्धांत और विशेषताएंः
द्रव वितरक के माध्यम से सामग्री को प्रत्येक हीट एक्सचेंजर ट्यूब में फैलाया जाता है,और एक समरूप तरल फिल्म गर्मी विनिमय ट्यूब की आंतरिक दीवार के साथ बनाया जाता हैनीचे की ओर बहने की प्रक्रिया के दौरान, ट्यूब में तरल फिल्म को खोल की ओर गर्म करने वाले भाप द्वारा गर्म किया जाता है, उबलता है, और नीचे की ओर बहते समय वाष्पित होता है।पदार्थ गर्मी विनिमय ट्यूब के तल पर द्वितीयक भाप और केंद्रित तरल में बदल जाता हैद्वितीयक भाप गैस-तरल विभाजक में प्रवेश करती है, और केंद्रित तरल निचले पाइप बॉक्स में गिरती है।
एमवीआर गिरने वाली फिल्म वाष्पीकरण की विशेषताएं इस प्रकार हैं
1. उच्च गर्मी हस्तांतरण गुणांक के साथ एक तरफ़ा वाष्पीकरण में समाधान एक फिल्म के रूप में बहता है;
2यह एक छोटे से क्षेत्र को कवर करता है;
3. गर्मी संवेदनशील सामग्री के लिए, यह एक पास सामग्री में बनाया जा सकता है, सामग्री प्रतिधारण समय छोटा है, और यह सामग्री बिगड़ने का कारण नहीं है;
4. कम ऊर्जा खपत;
5. छोटे तरल प्रतिधारण, स्वचालित सफाई का एहसास करना आसान है।
एमवीआर गिरने वाली फिल्म वाष्पीकरण प्रणाली सामग्रियों की एकाग्रता और नमक क्रिस्टलीकरण की पूर्व एकाग्रता के लिए उपयुक्त है। यह कणों के बिना सामग्रियों को वाष्पीकरण के लिए उपयुक्त है,स्केल करने में आसान नहीं और कम चिपचिपाहट के साथ, विशेष रूप से गर्मी संवेदनशील सामग्री के लिए।
मुख्य विशेषताएं:
एमवीआर वाष्पीकरण ऊर्जा बचत तकनीक सबसे अत्याधुनिक अंतरराष्ट्रीय वाष्पीकरण तकनीक है, जिसमें केवल एक छोटी मात्रा में जीवित भाप की आवश्यकता होती है (सामान्य संचालन के दौरान,लगभग किसी भी जीवित भाप की आवश्यकता नहीं है), जो व्यवसाय संचालन लागत को काफी कम करता है और पर्यावरण प्रदूषण को कम करता है।
कंप्रेसर आपूर्ति गर्मी स्रोत को अपनाने के कारण, पारंपरिक वाष्पीकरण की तुलना में थोड़ा तापमान अंतर है, और मध्यम वाष्पीकरण प्राप्त कर सकता है,उत्पाद की गुणवत्ता में काफी सुधार और फफूंदी को कम करना.
कोई आवश्यकता नहीं कंडेनसर या केवल छोटे आकार कंडेनसर की आवश्यकता है, संरचना और प्रक्रिया काफी सरल है, यह पूर्ण स्वचालित संचालन, निरंतर चल रहा है, सुरक्षा और विश्वसनीय हो सकता है।
यह वाष्पीकरक आंतरिक प्रणाली सीआईपी स्वच्छ पाइपलाइन से लैस है, जो स्थान पर स्वच्छ, संचालित करने में आसान और मृत कोण के बिना प्राप्त कर सकती है।
इस वाष्पीकरक में द्रव पदार्थ को कम तापमान (50-100°C) पर वाष्पित किया जा सकता है, द्रव पदार्थ समान है और बिना चलने वाली सामग्री के, कोकिंग आसान नहीं है,सामग्री ताप विवर्तन न्यूनतम है.
100% पुनर्नवीनीकरण द्वितीयक भाप गुप्त गर्मी के उपयोग के कारण और सक्रिय भाप से पूरी तरह से बचने के कारण, इस्तेमाल किए गए भाप की मात्रा में काफी कमी आई है।निम्न तापमान वाष्पीकरण प्राप्त करने के लिए वैक्यूम पंपों का उपयोग गर्मी संवेदनशील सामग्री के साथ किया जा सकता है, 50 °C के न्यूनतम वाष्पीकरण तापमान के साथ। यह निर्वात के तहत लगभग पूर्ण दबाव में किया जा सकता है।
सरल स्वचालन और प्रक्रिया नियंत्रण ⇒ गिरने वाली फिल्म वाष्पीकरण को वैक्यूम डिग्री, खिला क्षमताओं, एकाग्रताओं के अनुसार बदला जा सकता है,और तापमान तरल पदार्थ प्रतिधारण की छोटी मात्रा के कारण, जो स्थिर उत्पाद गुणवत्ता के लिए मौलिक आवश्यकताओं में से एक है। हैंडलिंग क्षमता 100T/h तक है और लाभों में एक छोटा पदचिह्न, एक कॉम्पैक्ट डिजाइन, स्थिर संचालन और अधिक शामिल हैं।.
मैकेनिकल वाष्प पुनःसंपीड़न MVR वाष्पीकरणकर्ता की खपत पारंपरिक वाष्पीकरण उपकरण की तुलना में 1T पानी को वाष्पित करके गणना की जाती है
| नाम | भाप | विद्युत ऊर्जा | कुल लागत (RMB) | ||
| वाष्पीकरण क्षमता (किग्रा/घंटा) | उपभोग (टी) | लागत (RMB) | खपत (किलोवाट) | लागत (RMB) | |
| एकल प्रभाव वाष्पीकरण | 1.1 | 220 | 3 | 2.1 | 222.1 |
| दोहरे प्रभाव वाला वाष्पीकरण | 0.55 | 110 | 3 | 2.1 | 112.1 |
| तीन प्रभाव वाष्पीकरण | 0.4 | 88 | 3 | 2.1 | 90.1 |
| एमवीआर वाष्पीकरण | 0.02 | 4.4 | 30 | 21 | 25.4 |
कार्य सिद्धांत चित्रण
उत्पाद का विवरण
