एकाधिक प्रभाव वाष्पीकरण प्रणाली अपशिष्ट जल उपचार एमवीआर बाष्पीकरण
एमवीआर विवरण
एमवीआर बाष्पीकरण एक नए प्रकार का उच्च दक्षता वाला ऊर्जा-बचत वाष्पीकरण उपकरण है जो मुख्य रूप से दवा उद्योग में उपयोग किया जाता है।यह उपकरण ऊर्जा के लिए भाप उत्पन्न करने के लिए कम तापमान और कम दबाव वाली स्टीमिंग तकनीक और स्वच्छ ऊर्जा का उपयोग करता है।यह माध्यम में पानी को अलग करता है और अंतरराष्ट्रीय स्तर पर उन्नत वाष्पीकरण तकनीक है।यह एक उन्नत उत्पाद है जो पारंपरिक बाष्पीकरणकर्ता की जगह लेता है।
संक्षेप में एमवीआर प्रणाली की उपलब्धियां इस प्रकार हैं:
1. ऊर्जा की बचत: उच्च तापीय क्षमता, ऊर्जा की बचत, कम बिजली की खपत, ऊर्जा की खपत पारंपरिक बाष्पीकरण के लगभग 1/6 से 1/5 है।संचालन लागत को काफी कम करें
2. पर्यावरण संरक्षण
3. कम परिचालन लागत: केवल पारंपरिक बाष्पीकरणकर्ता एक तिहाई से आधा
4. वाष्पीकरण तापमान कम है, स्टेनलेस स्टील उपकरण जंग के लिए मुश्किल है, पैमाने पर मुश्किल है, गर्मी-संवेदनशील सामग्री के लिए बहुत उपयुक्त है
5. स्वचालित: पूरे सिस्टम को भरने, प्रीहीटिंग, वाष्पीकरण, सफाई, रखरखाव और अन्य चरणों से स्वत: नियंत्रण का एहसास हुआ।मानवीय त्रुटि से बचें, श्रम लागत कम करें, उत्पाद की गुणवत्ता में सुधार करें
6. छोटे पदचिह्न
7. बॉयलर की खरीद, चिमनी निर्माण निवेश और रखरखाव लागत से बचना
संचालन लागत तुलना
उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन तालिका में दिखाया गया है।
कागज अपशिष्ट जल के उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन।
| वस्तु | 5 प्रभाव स्टेशन | संयुक्त वाष्पीकरण प्रक्रिया | ||
| एमवीआर पूर्व एकाग्रता | 5-प्रभाव वाष्पीकरण स्टेशन | |||
| वाष्पीकरण पानी (टी / एच) | 100 | 64.28 | 35.72 | |
| आने वाली एकाग्रता (%) | 10 | 10 | 20 | |
| बाहर एकाग्रता (%) | 45 | 20 | 45 | |
| बाष्पीकरण क्षेत्र (㎡) | 10000 | 8500 | 4000 | |
| संघनित्र क्षेत्र (㎡) | 800 | / | 300 | |
| उपभोग | भाप (टी/एच) | 25 | / | 9 |
| बिजली (किलोवाट / घंटा) | 500 | 1600 | 180 | |
| पानी (टी / एच) | 900 | / | 350 | |
| परिचालन लागत | आरएमबी/घंटा | 4500 | 960 | 1633 |
| आरएमबी / टी जल वाष्पीकरण क्षमता | 45 | 25.93 | ||
| आरएमबीएक्स10000/दिन | 10.8 | 6.2 | ||
| आरएमबीx10000/वर्ष (340 दिन) | 3672 | 2115 | ||
नोट: संचालन लागत अनुमान में: भाप 150 आरएमबी / टी, बिजली 0.6 आरएमबी / किलोवाट, पानी 0.5 आरएमबी / टी।
संयुक्त वाष्पीकरण प्रक्रिया उपकरण का निवेश बढ़ा: बाष्पीकरणकर्ता (2500 एम 2) 375x10000 आरएमबी;एमवीआर कंप्रेसर 400x10000 आरएमबी, कुल 775x10000 आरएमबी
संयुक्त वाष्पीकरण प्रक्रिया की वार्षिक परिचालन लागत में कमी: 3672-2115 = 1557 (10000RMB)
संयुक्त वाष्पीकरण प्रक्रिया की निवेश वृद्धि पेबैक अवधि: 755 1557 = 0.5 वर्ष
यह देखा जा सकता है कि एक उदाहरण के रूप में 100t / h के पैमाने को लेते हुए, संयुक्त वाष्पीकरण प्रक्रिया आधे साल में बढ़े हुए निवेश की वसूली कर सकती है, और भविष्य में हर साल 1557 (10000 RMB) बचा सकती है, जिसमें काफी आर्थिक लाभ होंगे।
हैंडलिंग क्षमता 100T / h तक हो सकती है, जिसमें छोटे फर्श की जगह, कॉम्पैक्ट संरचना, स्थिर संचालन आदि जैसे फायदे हैं।
कार्य सिद्धांत ड्राइंग

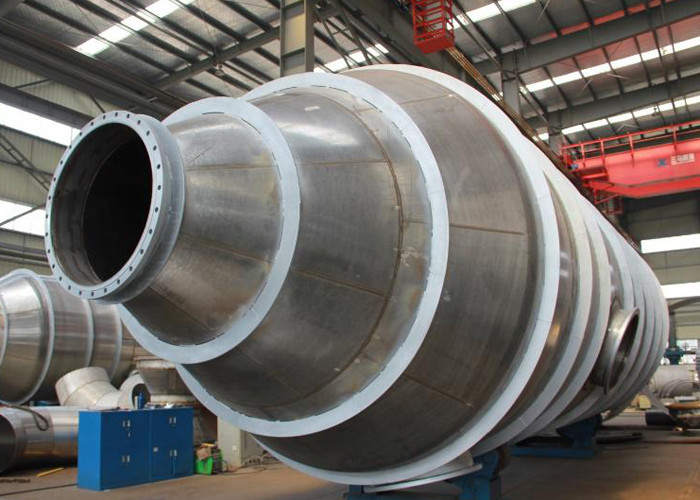

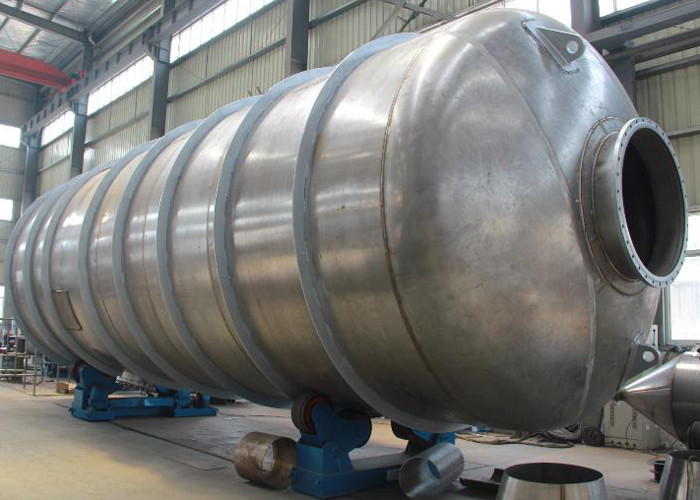

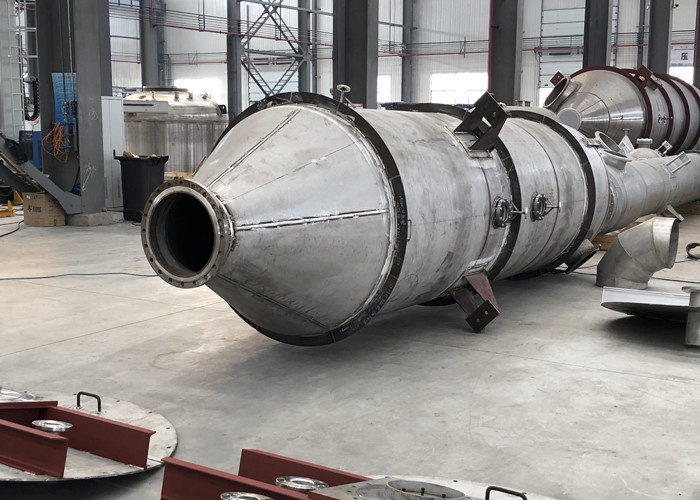

हमारी उत्पादन क्षमता
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
