इथेनॉल वाष्पीकरण के लिए गिरने वाली फिल्म बाष्पीकरण प्लेट प्रकार एमवीआर बाष्पीकरण
परिचय
गिरने वाली फिल्म वाष्पीकरण गिरने वाली फिल्म बाष्पीकरण के हीटिंग कक्ष के ऊपरी ट्यूब बॉक्स से सामग्री तरल जोड़ने के लिए है, और इसे समान रूप से तरल वितरण और फिल्म बनाने वाले उपकरण के माध्यम से हीट एक्सचेंज ट्यूबों में वितरित करना है।गुरुत्वाकर्षण, वैक्यूम इंडक्शन और वायु प्रवाह की क्रिया के तहत, यह एक समान फिल्म बन जाती है।ऊपर से नीचे की ओर बहें।प्रवाह प्रक्रिया के दौरान, इसे शेल साइड में हीटिंग माध्यम द्वारा गर्म और वाष्पीकृत किया जाता है।उत्पन्न भाप और तरल चरण बाष्पीकरणकर्ता के पृथक्करण कक्ष में प्रवेश करते हैं।वाष्प और तरल पूरी तरह से अलग हो जाने के बाद, भाप संक्षेपण (एकल-प्रभाव संचालन) के लिए कंडेनसर में प्रवेश करती है या अगले प्रभाव बाष्पीकरण में प्रवेश करती है क्योंकि बहु-प्रभाव संचालन को प्राप्त करने के लिए माध्यम को गर्म किया जाता है, और तरल चरण को पृथक्करण से छुट्टी दे दी जाती है कक्ष।
यांत्रिक वाष्प पुनर्संपीड़न MVR बाष्पीकरण की खपत पारंपरिक वाष्पीकरण उपकरण की तुलना में 1T पानी को वाष्पित करके गणना की जाती है
| नाम | भाप | विद्युत शक्ति | कुल लागत (आरएमबी) | ||
| वाष्पीकरण क्षमता (किलो / घंटा) | खपत (टी) | लागत (आरएमबी) | खपत (किलोवाट) | लागत (आरएमबी) | |
| एकल प्रभाव बाष्पीकरण | 1.1 | 220 | 3 | 2.1 | 222.1 |
| दोहरा प्रभाव बाष्पीकरण | 0.55 | 110 | 3 | 2.1 | 112.1 |
| तीन प्रभाव बाष्पीकरण | 0.4 | 88 | 3 | 2.1 | 90.1 |
| एमवीआर बाष्पीकरण | 0.02 | 4.4 | 30 | 21 | 25.4 |
मुख्य विशेषताएं:
एमवीआर बाष्पीकरण ऊर्जा बचत तकनीक बाष्पीकरण की सबसे उन्नत अंतरराष्ट्रीय तकनीक है, केवल कुछ जीवित भाप की आवश्यकता होती है (जब बाष्पीकरण शुरू करने के लिए कुछ जीवित भाप की आवश्यकता होती है, सामान्य चलने के दौरान लगभग कोई जीवित भाप की आवश्यकता नहीं होती है), जो व्यापार संचालन लागत को बहुत कम करता है, पर्यावरण प्रदूषण को कम करता है।
कंप्रेसर आपूर्ति गर्मी स्रोत को अपनाने के कारण, पारंपरिक वाष्पीकरण की तुलना में थोड़ा तापमान अंतर होता है, और मध्यम वाष्पीकरण प्राप्त कर सकता है, उत्पाद की गुणवत्ता में काफी सुधार होता है और दूषण को कम करता है।
कंडेनसर की आवश्यकता नहीं है या केवल छोटे आकार के कंडेनसर की आवश्यकता है, संरचना और प्रक्रिया काफी सरल है, यह पूर्ण स्वचालित संचालन, निरंतर चलने, सुरक्षा और विश्वसनीय हो सकती है।
सीआईपी स्वच्छ पाइपलाइन से लैस यह वाष्पीकरण आंतरिक प्रणाली, जो जगह में साफ, संचालित करने में आसान और मृत कोण के बिना प्राप्त कर सकती है।
इस बाष्पीकरण में कम तापमान (50-100 ℃) के तहत तरल सामग्री को वाष्पित किया जा सकता है, तरल सामग्री एक समान है और बिना चलने वाली सामग्री के, आसान कोकिंग नहीं, सामग्री हीटिंग विकृतीकरण न्यूनतम है।
100% पुनर्चक्रण माध्यमिक भाप गुप्त गर्मी के उपयोग के कारण, पूरी तरह से जीवित भाप के उपयोग से बचें, इसलिए भाप की खपत बहुत कम हो जाती है।
गर्मी के प्रति संवेदनशील सामग्री के लिए वैक्यूम पंप के साथ इस्तेमाल किया जा सकता है, जो वैक्यूम के तहत पूर्ण दबाव के करीब किया जा सकता है, ताकि कम तापमान वाष्पीकरण का एहसास हो सके, न्यूनतम वाष्पीकरण तापमान 50 ℃ हो सकता है।
सरल प्रक्रिया नियंत्रण और स्वचालन - द्रव प्रतिधारण की छोटी मात्रा के कारण, गिरने वाली फिल्म बाष्पीकरणकर्ता को विभिन्न वैक्यूम डिग्री / खिला क्षमता / एकाग्रता / तापमान के अनुसार बदला जा सकता है, जो उत्पादों की स्थिर गुणवत्ता के लिए बुनियादी शर्तें हैं।
हैंडलिंग क्षमता 100T / h तक हो सकती है, जिसमें छोटे फर्श की जगह, कॉम्पैक्ट संरचना, स्थिर संचालन आदि जैसे फायदे हैं।
कार्य सिद्धांत ड्राइंग

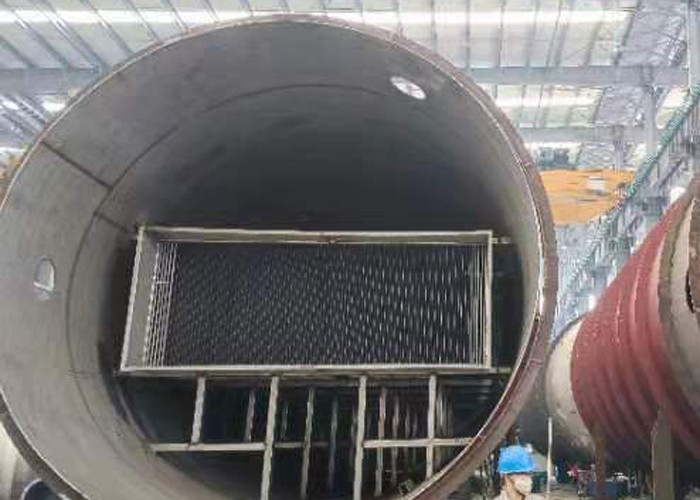

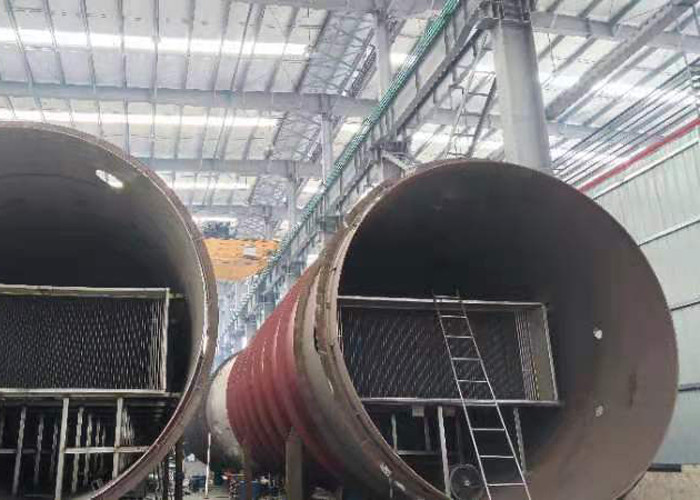

उत्पाद विवरण
