पिलो प्लेट हॉट सेलिंग हाई पावर सिंगल डबल एम्बॉस्ड प्रोफाइल वाटर प्रेशर इन्फ्लेटेबल स्पेसिफिक कूलिंग हीटिंग
विवरण
पिलो प्लेट हीट एक्सचेंजर्स पूरी तरह से वेल्डेड हीट एक्सचेंजर डिज़ाइन का एक वर्ग है, जो एक मुद्रास्फीति प्रक्रिया द्वारा गठित एक लहराती, "तकिया के आकार की" सतह को प्रदर्शित करता है।शेल और ट्यूब और प्लेट और फ्रेम हीट एक्सचेंजर्स जैसे अधिक पारंपरिक उपकरणों की तुलना में, पिलो प्लेट्स काफी युवा तकनीक हैं।उनके ज्यामितीय लचीलेपन के कारण, उनका उपयोग "प्लेट-प्रकार" हीट एक्सचेंजर्स के साथ-साथ जहाजों को ठंडा या गर्म करने के लिए जैकेट के रूप में किया जाता है।पिलो प्लेट उपकरण वर्तमान में प्रक्रिया उद्योग में अधिक ध्यान और कार्यान्वयन का अनुभव कर रहा है।
निर्माण
पिलो प्लेट्स का निर्माण एक मुद्रास्फीति प्रक्रिया द्वारा किया जाता है, जहां दो पतली धातु की चादरें पूरी सतह पर एक-दूसरे से स्पॉट-वेल्डेड होती हैं।लेज़रयाप्रतिरोध वेल्डिंग.प्लेटों के किनारों को जोड़ने वाले बंदरगाहों के अलावा, सीम वेल्डिंग द्वारा सील कर दिया जाता है।अंत में, पतली धातु की चादरों के बीच की खाई को एक हाइड्रोलिक तरल पदार्थ द्वारा दबाया जाता है, जिससे प्लेटों का एक प्लास्टिक बनता है, जो अंततः उनकी विशिष्ट लहरदार सतह की ओर जाता है।
सिद्धांत रूप में, दो अलग-अलग प्रकार की तकिया प्लेटें होती हैं: एकल-उभरा और डबल-उभरा।पूर्व आमतौर पर . की दोहरी दीवारों का निर्माण करता हैजैकेट वाले बर्तन, जबकि बाद वाले को पिलो प्लेट हीट एक्सचेंजर्स के निर्माण के लिए एक स्टैक (बैंक) में इकट्ठा किया जाता है।सिंगल-एम्बॉस्ड पिलो प्लेट्स तब बनती हैं जब बेस प्लेट टॉप प्लेट की तुलना में काफी मोटी होती है।पतली शीर्ष प्लेट विकृत हो जाती है, जबकि आधार प्लेट समतल रहती है।
इसके अलावा, तकिया प्लेट आमतौर पर "बैफल" सीम वेल्डिंग से लैस होते हैं, जो उन मामलों में तकिया प्लेट चैनलों में लक्षित प्रवाह मार्गदर्शन प्रदान करते हैं, जहां प्रवाह वितरण या द्रव वेग एक मुद्दा हो सकता है।पिलो प्लेट हीट एक्सचेंजर्स में आसन्न तकिया प्लेटों के बीच चैनलों में बैफल्स द्वारा प्रवाह मार्गदर्शन प्राप्त करने की एक विधि हाल ही में प्रस्तावित की गई है।
उनके निर्माण के कारण, तकिया प्लेटों को भली भांति बंद करके सील कर दिया जाता है, उनमें उच्च संरचनात्मक स्थिरता होती है और उनका निर्माण ज्यादातर स्वचालित और अत्यधिक लचीला होता है।तकिया प्लेटों को दबाव में संचालित किया जा सकता है> 100 एमपीए और तापमान 800 डिग्री सेल्सियस तक।
तकनीकी पैमाने
| प्रोडक्ट का नाम | तकिया प्लेट हीट एक्सचेंजर |
| सामग्री | स्टेनलेस स्टील |
| रंग | निकेल व्हाइट |
| मानक | दीन जीबी आईएसओ जिस बीए एएनएसआई ASMI |
| श्रेणी | SUS201, SUS304, SUS316, DSS2205 |
| अवलोकन डबल तकिया उभरा प्लेट सामग्री अनुपात | तकिया प्लेट 0.8 मिमी + 0.8 मिमी तकिया प्लेट 1.0 मिमी + 1.0 मिमी |
| अवलोकन एकल तकिया उभरा हुआ प्लेट सामग्री अनुपात | पिलो प्लेट 0.8 मिमी + 2.0 मिमी बेस प्लेट तकिया प्लेट 1.0 मिमी + 2.5 मिमी बेस प्लेट पिलो प्लेट 1.2 मिमी + 4.0 टोटल 15 मिमी बेस प्लेट पिलो प्लेट 1.5 मिमी + 4.0 टोटल 15 मिमी बेस प्लेट पिलो प्लेट 2.0 मिमी + 5.0 टोटल 15 मिमी बेस प्लेट |
अनुप्रयोग
उच्च ज्यामितीय लचीलेपन और लगभग हर प्रक्रिया के लिए अच्छी अनुकूलता जैसे उनके अनुकूल गुणों के कारण, तकिए की प्लेटों का अनुप्रयोग बहुत व्यापक है।उनका कार्यान्वयन उनके अंतर्निहित निर्माण पर निर्भर करता है, अर्थात पिलो प्लेट बैंक या पिलो प्लेट जैकेटेड टैंक।अपेक्षाकृत सपाट बाहरी सतह को साफ करना आसान है और उच्च दूषण या सैनिटरी अनुप्रयोगों के लिए उपयुक्त है, लेकिन आंतरिक सतह में प्रत्येक स्पॉट वेल्ड के चारों ओर महीन सीम हैं और इसे साफ करना आसान नहीं है, इसलिए आंतरिक सतह केवल पानी जैसे गैर-दूषण तरल पदार्थों के लिए उपयुक्त है , भाप या रेफ्रिजरेंट।

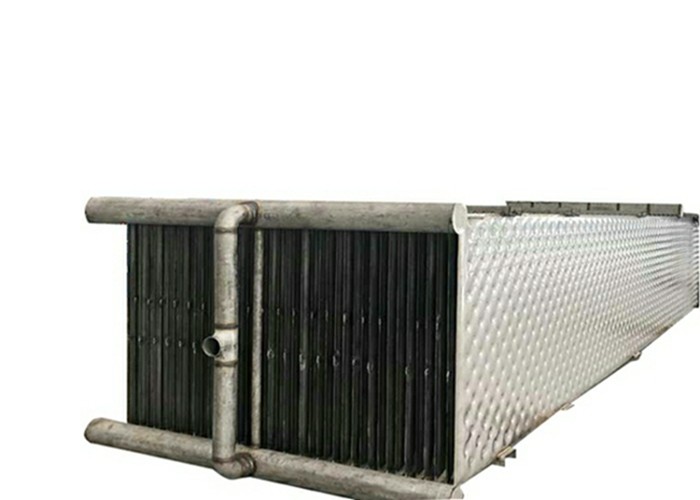

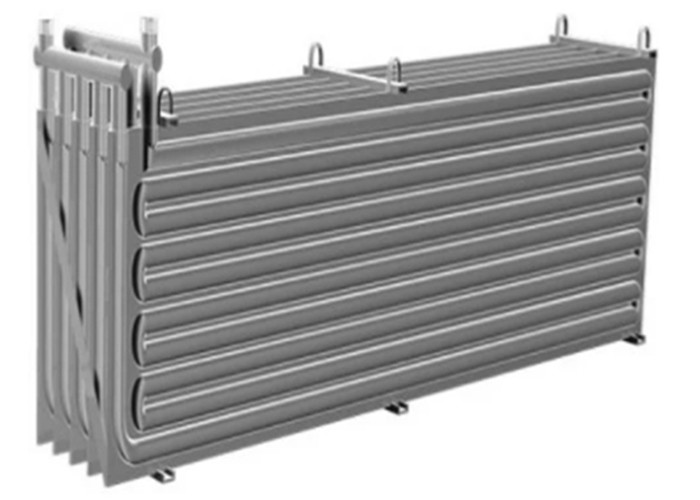

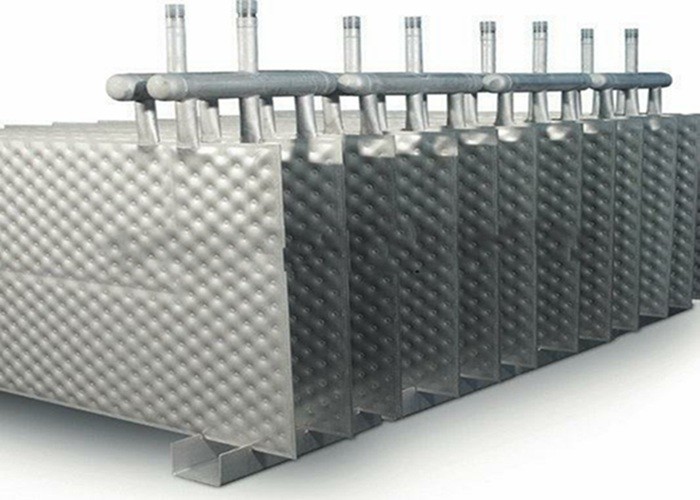

1. तकिया प्लेट बैंक (हीट एक्सचेंजर्स)
पिलो प्लेट बैंक आमतौर पर तरल-तरल, गैस-तरल, उच्च चिपचिपाहट या गंदे मीडिया, कम दबाव हानि आवश्यकताओं, संक्षेपण (जैसे शीर्ष कंडेनसर), गिरने वाली फिल्म वाष्पीकरण (जैसे कागज और लुगदी उद्योग), रीबॉयलर, पानी ठंडा करने वाले अनुप्रयोगों में उपयोग किया जाता है। , ठोस पदार्थों का सूखना, परतदार बर्फ बनाना (खाद्य उद्योग) और बहुत कुछ।इन्हें आमतौर पर इमर्शन चिलर (जैसे इलेक्ट्रोप्लेटिंग में) के रूप में भी इस्तेमाल किया जाता है, जहां बैंक सीधे टैंक में डूब जाते हैं।बैंकों को अलग-अलग प्लेटों को ढेर से अलग करने की अनुमति देने के लिए बनाया जा सकता है, जिससे आसान सफाई या रखरखाव की अनुमति मिलती है।
2. तकिया प्लेट तख्ताबंदीवाला टैंक
तकिये की प्लेटों का अब तक का सबसे व्यापक अनुप्रयोग जैकेट वाले जहाजों के साथ है, क्योंकि उनके लचीलेपन, गर्मी हस्तांतरण के लिए पूर्ण सतह क्षेत्र कवरेज, कम द्रव धारण, अनुकूल निर्माण लागत और समय, और आसान सफाई, विशेष रूप से बाँझ अनुप्रयोगों में।टैंकों को इसकी सतह पर कई जैकेटों से सुसज्जित किया जा सकता है, जिसमें टैंक का तल भी शामिल है, जैसे शंक्वाकार या डिश, और टैंक के अंदर अतिरिक्त बेलनाकार गोले शामिल हो सकते हैं।पिलो प्लेट जैकेट वाले टैंक के कार्यान्वयन के विशिष्ट क्षेत्र खाद्य और पेय उद्योग और रासायनिक और दवा उद्योग में हैं।इन जैकेटों को "डिंपल जैकेट" भी कहा जाता है।
एफअक
1. क्या आपके पास OEM सेवा है?क्या आप भागों की आपूर्ति करते हैं?हां, हम करते हैं, जब तक आप हमें अपनी ड्राइंग और विस्तृत आवश्यकताएं प्रदान करते हैं।
2. हम आसानी से कैसे पता लगा सकते हैं?एमओसेंट फिट सेंट्रीफ्यूज?जब तक आप हमें विस्तृत प्रसंस्करण सामग्री विशेषताओं को प्रदान करते हैं, तब तक मॉडल चयन करने में आपकी सहायता के लिए हमारे पास अनुभवी इंजीनियर टीम है।
3. क्या आप तकनीशियनों को इंस्टालेशन और कमीशनिंग के लिए भेजेंगे?हाँ, हम कर सकते हैं, हम बहुत सारी सेवा करते हैं, कृपया हमारे बिक्री के बाद के हिस्से को देखें।
4. अपने प्रतिस्पर्धियों की तुलना में आपका क्या लाभ है?गुणवत्ता और अनुभव।हम चीन में शीर्ष अपकेंद्रित्र आपूर्तिकर्ता हैं, हमारे डिजाइन और संरचनाएं विश्व नेता अल्फा लावल, वेस्टफेलियर, फ्लोटवेग आदि के समान हैं।
5. आप गुणवत्ता की रक्षा कैसे करते हैं?मेरा कारखाना 100 से अधिक वर्षों के अनुभव के साथ एक राज्य के स्वामित्व वाला उद्यम है, सख्त संचालन नीति का प्रदर्शन किया जाता है, उन्नत प्रसंस्करण मशीनें सभी घटकों की शुद्धता की गारंटी देती हैं, ऑपरेशन लाइसेंस वाले श्रमिक, भागों को मल्टीप्रोसेसिंग, ट्रांसमिशन और इलेक्ट्रिकल पार्ट्स अंतरराष्ट्रीय प्रसिद्ध ब्रांड के होते हैं।पूरे उत्पादन चरण में परीक्षण और निरीक्षण की श्रृंखला की जाती है।
6. क्या हम आपके अंतिम उपयोगकर्ता से मिल सकते हैं या उनसे संपर्क कर सकते हैं?हां, उपयोगकर्ता घरेलू और विदेश में हैं, हम आपको नाम सूची प्रदान कर सकते हैं।आप वहां जा सकते हैं या अधिक जानकारी प्राप्त करने के लिए संपर्क कर सकते हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
