बुद्धिमान बहु-प्रभाव एकीकृत कम तापमान यांत्रिक वाष्प पुनर्संपीड़न एमवीआर बाष्पीकरण
एमवीआर विवरण
MVR यांत्रिक वाष्प पुनर्संपीड़न का संक्षिप्त नाम है।यह दूसरे वाष्प (कम तापमान और कम दबाव) को फिर से संपीड़ित करने के लिए कंप्रेसर का उपयोग करता है, जो तरल पदार्थ से वाष्पित हो जाता है, इसके तापमान और दबाव को बढ़ाने के लिए, ताकि तरल सामग्री को फिर से वाष्पित करने के लिए इसे हीटिंग स्रोत के रूप में पुन: उपयोग किया जा सके।सामान्य बहु प्रभाव बाष्पीकरण के दौरान, एक प्रभाव का दूसरा वाष्प अपने स्वयं के प्रभाव के ताप स्रोत के रूप में उपयोग नहीं किया जा सकता है, केवल दूसरे प्रभाव के लिए उपयोग किया जा सकता है।यदि अपने स्वयं के प्रभाव के लिए उपयोग करना चाहते हैं, तो इसके तापमान (दबाव) को बढ़ाने के लिए अतिरिक्त ऊर्जा प्रदान करनी चाहिए, और स्टीम जेट पंप केवल भाग दूसरे वाष्प को संपीड़ित कर सकता है, जबकि एमवीआर बाष्पीकरण बाष्पीकरणकर्ता के अंदर सभी दूसरे वाष्प को संपीड़ित कर सकता है।
एमवीआर की वाष्पीकरण प्रक्रिया कंप्रेसर द्वारा संपीड़ित कम तापमान वाली भाप है, तापमान और दबाव में वृद्धि, थैलेपी में वृद्धि, और फिर भाप की गुप्त गर्मी का पूरा फायदा उठाने के लिए हीट एक्सचेंजर में प्रवेश करती है।ड्राइव शुरू होने के अलावा, पूरे वाष्पीकरण को भाप की जरूरत नहीं है।
आवेदन:
इसका व्यापक रूप से दूध, ग्लूकोज, कार्बनिक अम्ल, वीसी, ज़ाइलोज़, दवा, संयंत्र, रासायनिक उद्योग, पर्यावरण संरक्षण, अपशिष्ट पुनर्चक्रण, कागज बनाने, नमक बनाने वाले उद्योग जैसे वाष्पीकरण और एकाग्रता, वाष्पीकरण क्रिस्टलीकरण, वाष्पीकरण प्रक्रिया के कम तापमान के लिए उपयोग किया जा सकता है। आदि।
मुख्य विशेषताएं:
एमवीआर के अधिक फायदे हैं, जैसे ऊर्जा की बचत, उच्च तापीय दक्षता, कम बिजली की खपत, कोई प्रदूषण नहीं, उपकरण स्थिर संचालन, सरल संचालन, उच्च स्वचालन और कॉम्पैक्ट में उपकरण, एक छोटे से क्षेत्र की जगह को कवर करता है, और शीतलन प्रणाली को बचाता है।विशेष रूप से कारखाने पर लागू होता है जो भाप और पानी की आपूर्ति का विस्तार करना चाहते हैं लेकिन जगह अपर्याप्त है, और कम तापमान वाष्पीकरण की स्थिति के लिए ठंडा पानी और संक्षेपण पानी की आवश्यकता होती है, निवेश को बचा सकता है और अच्छा ऊर्जा बचत प्रभाव प्राप्त कर सकता है।
एमवीआर तकनीकी विशेषताएं
एमवीआर प्रौद्योगिकी महंगे ताप स्रोतों के बजाय गर्मी के लिए उत्पन्न वाष्प का उपयोग करती है
एमवीआर तकनीक को कूलिंग टॉवर की आवश्यकता नहीं होती है, जिससे ठंडा पानी का उपयोग बहुत कम हो जाता है
एमवीआर तकनीक पारंपरिक बहु-प्रभाव वाली वाष्पीकरण तकनीक की तुलना में अधिक कुशल है जो ऊर्जा की बचत करती है और परिचालन लागत को कम करती है
एमवीआर तकनीक वास्तव में ऊर्जा-बचत, पानी-बचत, पर्यावरण-अनुकूल है, और संसाधन रीसाइक्लिंग में मदद करती है
एमवीआर तकनीक कम तापमान वाले वाष्पीकरण को प्राप्त करती है, जिससे आपकी सामग्री पर प्रभाव बहुत कम हो जाता है
एमवीआर प्रौद्योगिकी प्रणाली संरचना निरंतर संचालन के साथ सरल, पूरी तरह से स्वचालित है
एमवीआर सिस्टम में एक बाष्पीकरणकर्ता, एक वाष्प कंप्रेसर, विभाजक, पंप, पाइपिंग, इंस्ट्रूमेंटेशन और विद्युत नियंत्रण घटक होते हैं।
एमवीआर सिस्टम को साधारण बाष्पीकरणकर्ताओं या परिष्कृत गिरने वाली फिल्म ट्यूब बाष्पीकरणकर्ताओं के आसपास डिजाइन किया जा सकता है
एमवीआर सिस्टम साधारण वाष्प संपीड़न या परिष्कृत रूट पंप का उपयोग कर सकते हैं
एमवीआर सिस्टम में कम तरल होल्डअप हो सकता है, या बड़ा वॉल्यूम टैंक सिस्टम हो सकता है
एमवीआर सिस्टम विभिन्न प्रकार के वाष्पीकरण प्राप्त कर सकते हैं, प्रक्रिया डिजाइन और द्रव संरचना इसे निर्धारित करेगी
संचालन लागत तुलना
उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन तालिका में दिखाया गया है।
कागज अपशिष्ट जल के उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन।
| मद | 5 प्रभाव स्टेशन | संयुक्त वाष्पीकरण प्रक्रिया | ||
| एमवीआर पूर्व एकाग्रता | 5-प्रभाव वाष्पीकरण स्टेशन | |||
| वाष्पीकरण पानी (टी / एच) | 100 | 64.28 | 35.72 | |
| आने वाली एकाग्रता (%) | 10 | 10 | 20 | |
| बाहर एकाग्रता (%) | 45 | 20 | 45 | |
| बाष्पीकरण क्षेत्र (㎡) | 10000 | 8500 | 4000 | |
| संघनित्र क्षेत्र (㎡) | 800 | / | 300 | |
| उपभोग | भाप (टी/एच) | 25 | / | 9 |
| बिजली (किलोवाट / घंटा) | 500 | 1600 | 180 | |
| पानी (टी / एच) | 900 | / | 350 | |
| परिचालन लागत | आरएमबी/घंटा | 4500 | 960 | 1633 |
| आरएमबी / टी जल वाष्पीकरण क्षमता | 45 | 25.93 | ||
| आरएमबीएक्स10000/दिन | 10.8 | 6.2 | ||
| आरएमबीx10000/वर्ष (340 दिन) | 3672 | 2115 | ||
नोट: संचालन लागत अनुमान में: भाप 150 आरएमबी / टी, बिजली 0.6 आरएमबी / किलोवाट, पानी 0.5 आरएमबी / टी।
संयुक्त वाष्पीकरण प्रक्रिया उपकरण का निवेश बढ़ा: बाष्पीकरणकर्ता (2500 एम 2) 375x10000 आरएमबी;एमवीआर कंप्रेसर 400x10000 आरएमबी, कुल 775x10000 आरएमबी
संयुक्त वाष्पीकरण प्रक्रिया की वार्षिक परिचालन लागत में कमी: 3672-2115 = 1557 (10000RMB)
संयुक्त वाष्पीकरण प्रक्रिया की निवेश वृद्धि पेबैक अवधि: 755 1557 = 0.5 वर्ष
यह देखा जा सकता है कि एक उदाहरण के रूप में 100t / h के पैमाने को लेते हुए, संयुक्त वाष्पीकरण प्रक्रिया आधे साल में बढ़े हुए निवेश की वसूली कर सकती है, और भविष्य में हर साल 1557 (10000 RMB) बचा सकती है, जिसमें काफी आर्थिक लाभ होंगे।
हैंडलिंग क्षमता 100T / h तक हो सकती है, जिसमें छोटे फर्श की जगह, कॉम्पैक्ट संरचना, स्थिर संचालन आदि जैसे फायदे हैं।
कार्य सिद्धांत ड्राइंग

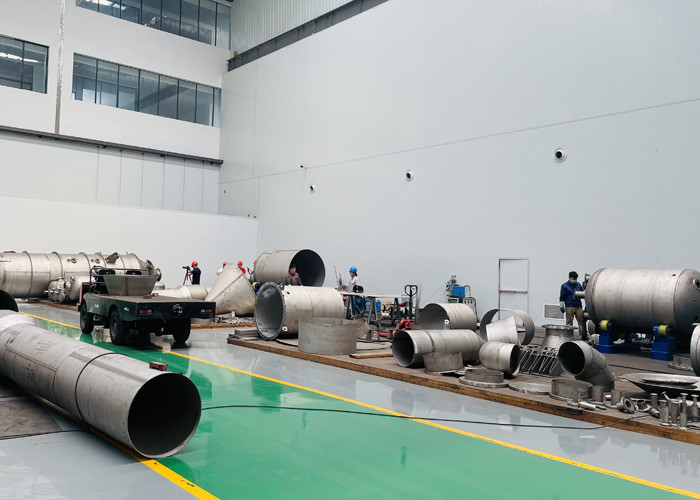

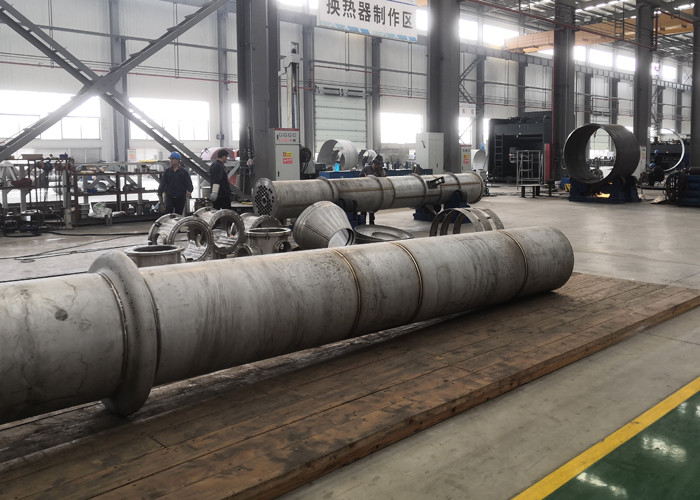

हमारी उत्पादन क्षमता और प्रमाण पत्र
