लिथियम बैटरी उद्योग पोटेशियम क्लोराइड से अपशिष्ट जल के लिए डबल-प्रभाव बाष्पीकरणीय क्रिस्टलीकरण प्रणाली
अपशिष्ट जल उपचार संयंत्र के लिए उपयोग की जाने वाली एमईई प्रणाली की विशेषताएं और लाभ क्या हैं?
सामग्री की विशेषताओं और वाष्पीकरण क्षमता के आकार के अनुसार, इसे लचीले उपकरण संयोजन और बड़े परिचालन स्थान के साथ एकल-प्रभाव या बहु-प्रभाव वाष्पीकरण इकाई के रूप में डिज़ाइन किया जा सकता है;
बहु-प्रभाव वाष्पीकरण प्रणाली का गर्मी हस्तांतरण गुणांक अपेक्षाकृत अधिक है, सामग्री का ताप समय कम है, और वाष्पीकरण तापमान कम है, जो प्रभावी रूप से उपकरण जंग को कम कर सकता है।
मल्टी-इफेक्ट स्टीमिंग सिस्टम गर्मी उत्सर्जन को कम करने और कच्चे भाप की खपत को कम करने के लिए सामग्री के माध्यमिक भाप की गुप्त गर्मी का पूरा उपयोग करता है।
उच्च गर्मी हस्तांतरण दक्षता, बड़े परिचालन लचीलेपन, विश्वसनीय संचालन और लंबे परिचालन चक्र के साथ, बहु-प्रभाव वाष्पीकरण प्रणाली की हीट एक्सचेंज ट्यूब को खराब करना आसान नहीं है।
सामग्री प्रक्रिया
(1) कच्चे माल को विद्युत चुम्बकीय प्रवाहमापी के माध्यम से फीड पंप द्वारा सामने वाले प्राथमिक प्रीहीटर तक पहुंचाया जाता है, और फिर प्राथमिक गिरने वाली फिल्म वाष्पीकरण और एकाग्रता के लिए तरल वितरक के माध्यम से प्राथमिक प्रभाव हीटर के शीर्ष में प्रवेश किया जाता है;
(२) पहला प्रभाव केंद्रित तरल दूसरे प्रभाव हीटर के शीर्ष वितरक को माध्यमिक गिरने वाली फिल्म वाष्पीकरण एकाग्रता के लिए पहले प्रभाव नीचे सामग्री परिसंचारी पंप द्वारा ले जाया जाता है।
(३) दूसरा प्रभाव केंद्रित तरल तीसरे प्रभाव हीटर के शीर्ष वितरक को दूसरे प्रभाव नीचे सामग्री परिसंचारी पंप द्वारा तीसरी बार गिरने वाली फिल्म वाष्पीकरण एकाग्रता के लिए ले जाया जाता है;
(४) तीसरा प्रभाव केंद्रित तरल निर्वहन, हाइड्रोमीटर के ऑनलाइन पता लगाने के अनुसार, सामग्री एकाग्रता का वास्तविक समय का पता लगाने, यदि सामग्री एकाग्रता निर्धारित आवश्यकताओं तक पहुंच जाती है, तो यह निर्वहन वाल्व को खोलने के लिए निर्वहन वाल्व से जुड़ा होगा और सामग्री को तैयार उत्पाद टैंक में परिवहन करें, अन्यथा, यह सामग्री परिसंचरण वाल्व को फिर से वाष्पीकरण के लिए बाष्पीकरण में सामग्री को रीसायकल करने के लिए खोल देगा।
भाप प्रक्रिया
कच्ची भाप वाष्पीकरण सांद्रता को गर्म करने के लिए प्राथमिक प्रभाव हीटर में प्रवेश करती है: प्राथमिक प्रभाव से उत्पन्न द्वितीयक भाप द्वितीयक प्रभाव को गर्म करती है, और इसी तरह।तीसरे प्रभाव से उत्पन्न द्वितीयक भाप संक्षेपण शीतलन के लिए अंत संघनित्र में प्रवेश करती है, और घनीभूत पानी घनीभूत पंप द्वारा छुट्टी दे दी जाती है।
घनीभूत प्रक्रिया
कच्चे भाप की खपत को बचाने के लिए, खोल के नीचे जल अंतरण पाइप के माध्यम से सामग्री को पहले से गरम करने वाले प्राथमिक प्रभाव द्वारा उत्पादित घनीभूत पानी;
द्वितीयक और तीसरे प्रभाव द्वारा उत्पादित घनीभूत पानी को घनीभूत पंप द्वारा छुट्टी दे दी जाती है, और निर्वहन शून्य प्रदूषण तक पहुंच गया है।नॉन कंडेंसिंग गैस नॉन कंडेंसिंग गैस पाइप द्वारा एंड कंडेनसर से जुड़ी होती है और वैक्यूम पंप द्वारा डिस्चार्ज की जाती है।
बहु-प्रभाव प्रणालियों के प्रमुख लाभ:
इनपुट ऊर्जा के अधिकतम उपयोग की क्षमता (भाप अर्थव्यवस्था)
पूर्ण प्रणाली को चलाने के लिए आवश्यक कम ऊर्जा
अतिरिक्त प्रभावों के साथ कम संघनक भार (कम ठंडा पानी की आवश्यकता)
शराब प्रवाह नियंत्रण
सुविधाजनक बेईमानी घनीभूत संग्रह और प्रसंस्करण
व्यक्तिगत प्रभावों की ऑनलाइन सफाई करने की क्षमता
समवर्ती प्रवाह विकल्प के साथ अधिकतम तापीय क्षमता
प्रकार | एकल प्रभाव | दोहरा प्रभाव | तीन प्रभाव |
बाष्पीकरणीय क्षमता (किलो / घंटा) | 300-2000 | 1200-4000 | 3600-15000 |
खिला सामग्री घनत्व% | सामग्री के अनुसार | ||
निर्वहन सामग्री घनत्व% | सामग्री के अनुसार | ||
भाप का दबाव | 0.5-0.8 | ||
भाप की खपत / बाष्पीकरणीय क्षमता (गर्मी दबाव पंप के साथ) | 0.65 | 0.38 | 0.28 |
वाष्पीकरण तापमान | 45-90 | ||
स्टरलाइज़िंग तापमान | 90-110 | ||
ठंडा पानी की खपत / बाष्पीकरणीय क्षमता (इनलेट 20 डिग्री सेल्सियस, आउटलेट 40 डिग्री सेल्सियस) | 28 | 1 1 | 8 |
नोट: हम ग्राहक की आवश्यकता के अनुसार कस्टम उत्पाद डिजाइन कर सकते हैं। |
काम के सिद्धांत

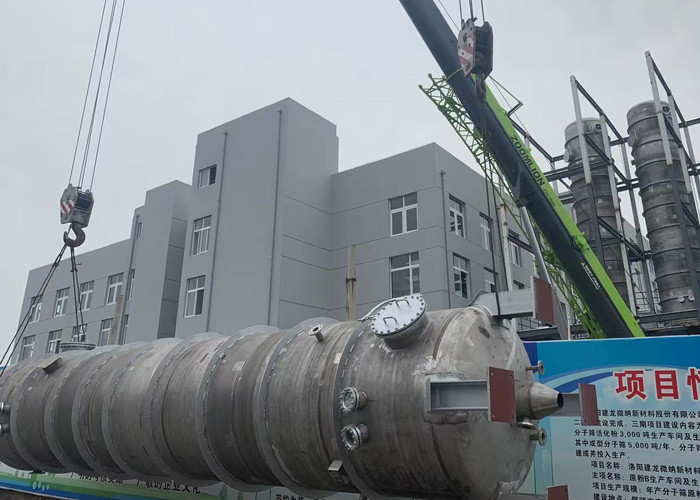

हमारे ग्राहक सुविधा साइट
