रासायनिक उद्योग के लिए उच्च-कुशल ऊर्जा-बचत बहु-प्रभाव वाष्पीकरण
बहु-प्रभाव वाष्पीकरण
मल्टीपल इफेक्ट वाष्पीकरण जलीय घोलों की एकाग्रता के लिए उपयोग की जाने वाली लोकप्रिय विधियों में से एक है।
वाष्पीकरण प्रणाली की अर्थव्यवस्था को प्रभावित करने वाला मुख्य कारक प्रभावों की संख्या है।
प्रभावों की संख्या बढ़ाकर हम वाष्पीकरण प्रणाली की अर्थव्यवस्था बढ़ा सकते हैं।
एक बहु-प्रभाव वाष्पीकरक का पहला प्रभाव वह प्रभाव होता है जिसके लिए कच्चे भाप को खिलाया जाता है।
प्रथम प्रभाव से प्राप्त वाष्प दूसरे प्रभाव के लिए हीटिंग माध्यम के रूप में कार्य करते हैं।
टीवीआर या एमवीआर का प्रयोग मृत वाष्पों का उपयोग करने के लिए मल्टीपल इफेक्ट वाष्पीकरण में किया जाता है।
वाष्पीकरक के लिए अधिकतम उबलने का तापमान पहले चरण में 80°C और अंतिम चरण में 40°C है।
सामग्री प्रक्रिया
(1) कच्चे माल को विद्युत चुम्बकीय प्रवाहमीटर के माध्यम से फ़ीड पंप द्वारा सामने के प्राथमिक प्रीहीटर में पहुंचाया जाता है,और फिर प्राथमिक गिरने वाली फिल्म वाष्पीकरण और एकाग्रता के लिए तरल वितरक के माध्यम से प्राथमिक प्रभाव हीटर के शीर्ष में प्रवेश करता है;
(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.
(3) The second effect concentrated liquid is transported to the top distributor of the third effect heater by the second effect bottom material circulating pump for third times of falling film evaporation concentration;
(4) तृतीय प्रभाव केंद्रित तरल निर्वहन, हाइड्रोमीटर के ऑनलाइन पता लगाने के अनुसार, सामग्री की एकाग्रता का वास्तविक समय पता लगाने,यदि सामग्री की एकाग्रता निर्धारित आवश्यकताओं तक पहुँचती है, यह डिस्चार्ज वाल्व को खोलने और तैयार उत्पाद टैंक के लिए सामग्री परिवहन करने के लिए डिस्चार्ज वाल्व के साथ परस्पर जुड़ा होगा, अन्यथा,यह फिर से वाष्पीकरण के लिए सामग्री वाष्पीकरण में फिर से पुनर्नवीनीकरण बनाने के लिए सामग्री परिसंचरण वाल्व खोलने जाएगा.
भाप प्रक्रिया
कच्चे भाप को हीटिंग वाष्पीकरण एकाग्रता के लिए प्राथमिक प्रभाव हीटर में प्रवेश किया जाता है; प्राथमिक प्रभाव द्वारा उत्पन्न द्वितीयक भाप द्वितीयक प्रभाव को गर्म करता है, और इसी तरह।तृतीय प्रभाव द्वारा उत्पन्न द्वितीयक भाप संघनक शीतलन के लिए अंत संघनक में प्रवेश करता है, और संघनित पानी संघनित पंप द्वारा छुट्टी दी जाती है।
संघनित प्रक्रिया
कच्चे भाप की खपत को बचाने के लिए खोल के नीचे पानी हस्तांतरण पाइप के माध्यम से सामग्री को पूर्व-गर्म करने के प्राथमिक प्रभाव से उत्पादित संघनित पानी;
द्वितीयक और तृतीय प्रभाव से उत्पन्न होने वाले संघनित जल को संघनित पंप द्वारा उत्सर्जित किया जाता है, और उत्सर्जन शून्य प्रदूषण तक पहुंच गया है।गैर संघनक गैस गैर संघनक गैस पाइप द्वारा अंत संघनक से जुड़ा हुआ है और वैक्यूम पंप द्वारा छुट्टी दी जाती है.
विशेषता
1वाष्पीकरण क्षमता: 500 किलोग्राम/घंटे से 80 टन/घंटे तक
2सामग्रीः स्टेनलेस स्टील 304 या स्टेनलेस स्टील 316L;
3. पूर्ण बंद प्रक्रिया, तेज और निम्न तापमान वाष्पीकरण;
4. अंदर पाइप दर्पण चमकाने निर्बाध स्वच्छता पाइप हैं, तो सामग्री पाइप पर चिपकाने के लिए आसान नहीं है. यह सफाई के लिए आसान है;
5- कम भाप की खपतः 1 किलो भाप 3.5-4 किलो पानी को वाष्पित कर सकती है;
6- कम वाष्पीकरण तापमानःसेकेंडरी भाप का एक हिस्सा स्प्रे प्रकार के गर्म दबाव पंप के माध्यम से सिंगल-इफेक्ट हीटर में सांस लिया जा सकता है।यह गर्मी का पूरा उपयोग करेगा और वाष्पीकरण तापमान कम है.
7. उच्च एकाग्रता अनुपातः घटती फिल्म वाष्पीकरण को अपनाएं, जो अधिक चिपचिपाहट वाली सामग्री तरल को बहने और वाष्पित करने में आसान बनाता है, स्केल करने में मुश्किल, कम एकाग्रता समय,एकाग्रता अनुपात 1 तक पहुंच सकता है:5.
8यह उपकरण स्वचालित उत्पादन, बौद्धिक प्रणाली प्रबंधन का एहसास कर सकता है, जो जीएमपी मानक के अनुरूप है।
9सामग्री की विभिन्न विशेषताओं और विभिन्न उपयोगकर्ताओं की आवश्यकताओं के अनुसार विभिन्न तकनीकी प्रक्रियाओं में डिजाइन किया जा सकता है।
विशिष्ट तीन प्रभाव गिरने वाली फिल्म वाष्पीकरण के विनिर्देश और तकनीकी मापदंडः
पैरामीटर/ विनिर्देश |
एचपी-3.0 | एचपी-4.5 | एचपी-6.0 | एचपी-9.0 | एचपी -120 | एचपी-15 | एचपी-20 | एचपी-24 | एचपी-30 | एचपी-50 | |
वाष्पीकरण क्षमता ((kg/घंटा) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
उपभोग कच्चे भाप ((kg/घंटा) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
निर्वात की डिग्री प्रत्येक प्रभाव |
पहले प्रभाव |
0 | |||||||||
दूसरा प्रभाव |
448 | ||||||||||
(एमएमएचजी) |
तीसरा प्रभाव |
640 | |||||||||
वाष्पीकरण का तापमान प्रत्येक प्रभाव |
पहले प्रभाव |
99 | |||||||||
दूसरा प्रभाव |
76 | ||||||||||
तीसरा प्रभाव |
53 | ||||||||||
भाप दबाव के लिए वाष्पीकरण (MPa) |
0.6-1.0 (पूर्ण दबाव) | ||||||||||
फ़ूड में ठोस सामग्री ((%) | 6-7 ((मक्का दाल उदाहरण) | ||||||||||
ठोस सामग्री आउटलेट ((%) | 42-48 ((मक्का दाल उदाहरण) |
कार्य सिद्धांत सारणी

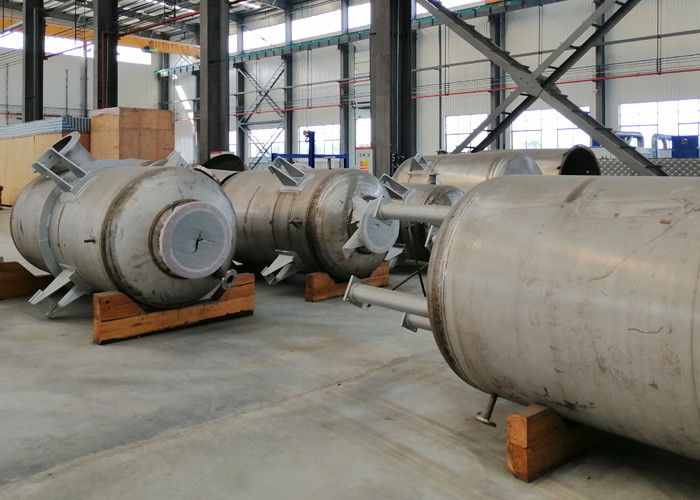

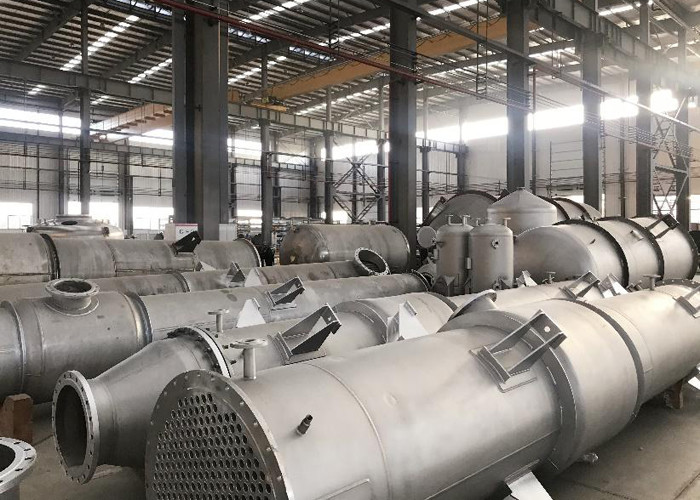

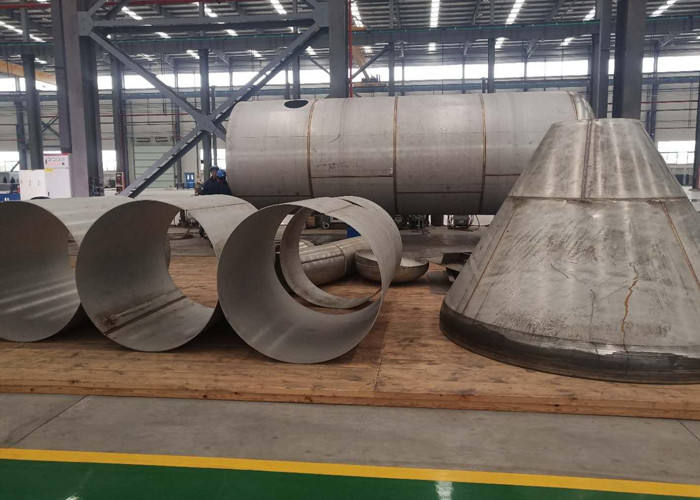

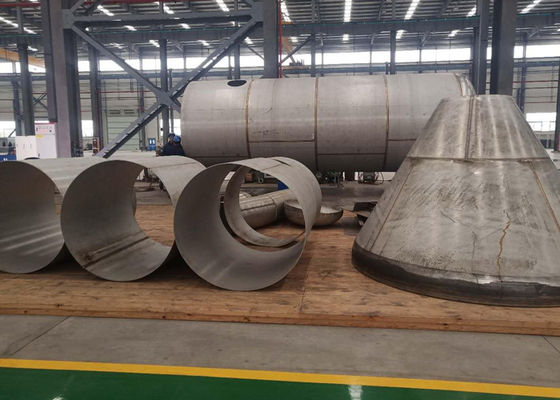

कार्यशाला स्थल
