डिस्टिलर इथेनॉल थर्मल वाष्प पुनर्संपीड़न बाष्पीकरण

उद्योग डिस्टिलर इथेनॉल टीवीआर जेट कंप्रेसर भाप के साथ बहु प्रभाव बाष्पीकरण प्रणाली

टीवीआर वाष्पीकरण और एकाग्रता उपकरण

यह एक वाष्पीकरण सांद्रण क्रिस्टलीकरण उपकरण है जो ताप कक्ष के ताप स्रोत के रूप में द्वितीयक भाप के भाग को पुनःसंपीड़ित करने के लिए TVR ताप पंप का उपयोग करता है।

0.7MPa से अधिक संतृप्त भाप की स्थिर आपूर्ति के लिए आपूर्ति की स्थिति आवश्यक है।

टीवीआर का प्रदर्शन सीधे भाप की बचत के प्रभाव से संबंधित है, इसलिए गारंटीकृत संचालन प्रदर्शन वाले उत्पादों का उपयोग करना आवश्यक है।

यदि टीवीआर की गुणवत्ता और प्रदर्शन खराब है, तो भाप की बचत का प्रभाव स्पष्ट नहीं है, और शोर और कंपन के कारण इसे नुकसान पहुंचाना आसान है।

थर्मल वाष्प पुनर्संपीड़न बाष्पीकरणकर्ता कैसे काम करते हैं

ऊर्जा की खपत को कम करने के लिए, एक बाष्पीकरणकर्ता से जल वाष्प को थर्मोकम्प्रेसर में उच्च दबाव वाली भाप से दबाया और संकुचित किया जाता है ताकि इसे बाष्पीकरणकर्ता हीट एक्सचेंजर में संघनित किया जा सके।परिणामी दबाव प्रेरक भाप और जल वाष्प के बीच का होता है।एक थर्मोकंप्रेसर एक स्टीम-जेट एयर इजेक्टर के समान होता है जिसका उपयोग एक बाष्पीकरणकर्ता में वैक्यूम बनाए रखने के लिए किया जाता है।

एक बाष्पीकरणकर्ता से वाष्प के केवल एक हिस्से को थर्मोकंप्रेसर में संपीड़ित किया जा सकता है, शेष को अगले प्रभाव वाले हीट एक्सचेंजर या कंडेनसर में संघनित किया जा सकता है।एक थर्मोकंप्रेसर का उपयोग आमतौर पर एकल-प्रभाव वाले बाष्पीकरण पर या ऊर्जा की खपत को कम करने के लिए दोहरे या ट्रिपल-प्रभाव वाले बाष्पीकरण के पहले प्रभाव पर किया जाता है।यांत्रिक पुनर्संपीड़न की तरह, ऊष्मीय पुनर्संपीड़न कम क्वथनांक वृद्धि वाले तरल पदार्थों पर अधिक लागू होता है और संपीड़न अनुपात को कम करने के लिए हीट एक्सचेंजर में निम्न से मध्यम अंतर तापमान होता है।

थर्मल पुनर्संपीड़न वाले दोहरे प्रभाव वाले बाष्पीकरण को पारंपरिक दोहरे प्रभाव की तुलना में 33% कम भाप की आवश्यकता होती है।संक्षेप में, थर्मल पुनर्संपीड़न के साथ दोहरे प्रभाव के लिए भाप का उपयोग ट्रिपल-इफेक्ट बाष्पीकरण के बराबर है।

थर्मल वाष्प पुनर्संपीड़न वाष्पीकरण क्रिस्टलाइज़र की विशेषताएं:

1. थर्मल वाष्प पुनर्संपीड़न की प्रक्रिया में, क्वथन कक्ष में भाप को ताप पंप सिद्धांत के अनुसार ताप कक्ष में उच्च दबाव में पुन: संपीड़ित किया जाता है।

2. इस ताप वाष्प दबाव के अनुरूप संतृप्त भाप का तापमान अधिक होता है

थर्मल वाष्प पुनर्संपीड़न वाष्पीकरण क्रिस्टलाइज़र पैरामीटर:

वाष्पीकरण (टी / एच) 0.5-4

कच्चे भाप की खपत (टी / एच) 0.2x वाष्पीकरण / तीन-प्रभाव मीटर

कच्चा भाप दबाव (एमपीए) 0.2-0.4

भाप ऊर्जा खपत अनुपात (टी / टी) 0.02

विद्युत शक्ति (किलोवाट) (28-62) x वाष्पीकरण

कंप्रेसर तापमान रेंज 10-40 ℃ प्रदान करता है

वाष्पीकरण तापमान सीमा 40-80 ℃

आवेदन

बाष्पीकरण करनेवाला फॉलिंग फिल्म टीवीआर पूरी तरह से स्वचालित और निरंतर वाष्पीकरण प्रणाली प्रदान करता है।इवेपोरेटर फॉलिंग फिल्म टीवीआर उत्पादों की पूरी श्रृंखला के उत्पादन के लिए उपयुक्त है।सिस्टम ग्राहक विशिष्ट डिज़ाइन किया गया है, और इसलिए उत्पाद रचनाओं और क्षमताओं की एक विस्तृत श्रृंखला के लिए उपलब्ध है।

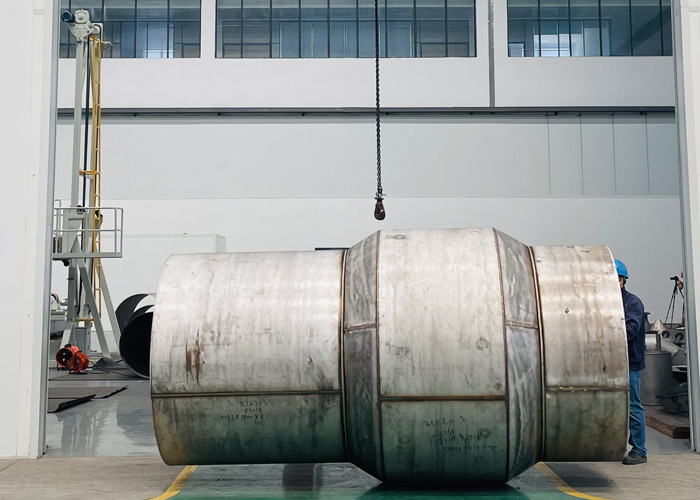

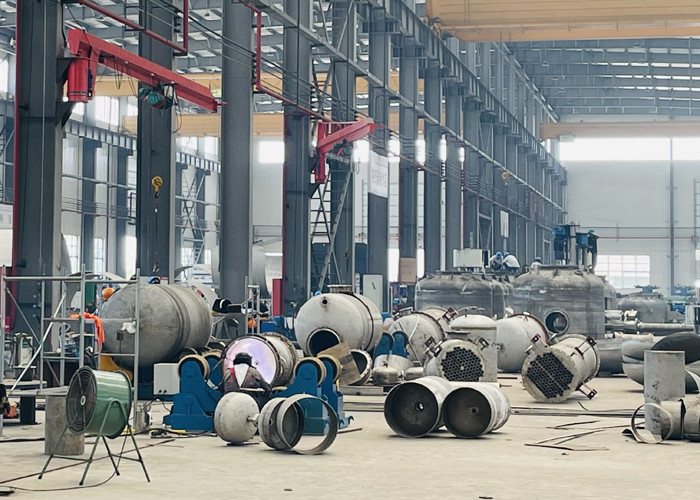

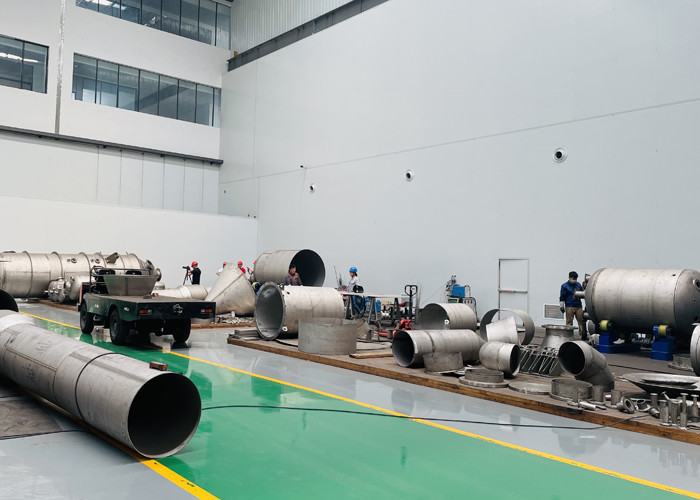

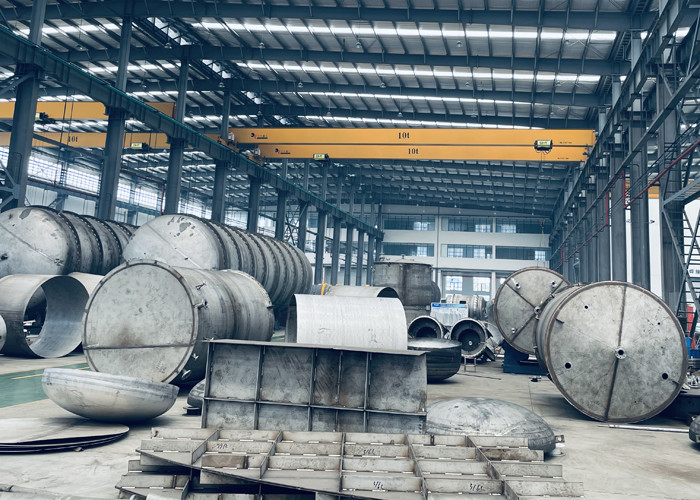

उन्नत उत्पादन उपकरण
