कम भाप की खपत डबल उभरा हुआ तकिया प्लेट बाष्पीकरणकर्ता
एमवीआर अनुप्रयोग
एमवीआर ऊर्जा-बचत, कम तापमान वाली वाष्पीकरण तकनीक सरल बाष्पीकरणकर्ताओं की जगह लेती है।एमवीआर का व्यापक रूप से कई अनुप्रयोगों में उपयोग किया जाता है, जिनमें निम्न शामिल हैं:
औद्योगिक अपशिष्ट जल उपचार के लिए शून्य तरल निर्वहन
वाष्पीकरण, क्रिस्टलीकरण और शुद्धिकरण के लिए रासायनिक उद्योग
नमक नमकीन सांद्रता
आरओ नमकीन सांद्रता
पेय उद्योग (दूध, रस, चीनी, आदि) एकाग्रता
खाद्य उद्योग (एमएसजी, सोया, प्रोटीन, चीनी) एकाग्रता
फार्मास्युटिकल उद्योग (दवाएं, विटामिन) एकाग्रता
उत्पाद परिचय
एमवीआर बाष्पीकरण कंप्रेसर के माध्यम से कम तापमान वाली भाप को संपीड़ित करता है, तापमान और दबाव बढ़ाता है, और थैलीपी बढ़ाता है, और फिर भाप की गुप्त गर्मी का पूरा उपयोग करने के लिए संक्षेपण के लिए हीट एक्सचेंजर में प्रवेश करता है।स्टार्ट-अप को छोड़कर, पूरी वाष्पीकरण प्रक्रिया के दौरान कच्ची भाप के बिना बाष्पीकरणकर्ता से द्वितीयक भाप को कंप्रेसर द्वारा संपीड़ित किया जाता है, दबाव और तापमान में वृद्धि होती है, और थैलेपी बढ़ जाती है, और फिर इसे बाष्पीकरणकर्ता के हीटिंग कक्ष में भेजा जाता है। हीटिंग स्टीम के रूप में इस्तेमाल किया जा सकता है।सामग्री तरल को उबलते अवस्था में रखें, जबकि गर्म करने वाली भाप खुद ही पानी में संघनित हो जाती है।इस तरह, पहले से छोड़ी गई भाप का पूरी तरह से उपयोग किया जाता है, गुप्त गर्मी को पुनः प्राप्त किया जाता है, और थर्मल दक्षता में सुधार होता है।
काम के सिद्धांत
स्टीम सेंट्रीफ्यूगल कंप्रेसर या अन्य स्टीम कम्प्रेशन डिवाइस का उपयोग करके सेकेंडरी स्टीम को कंप्रेस करें ताकि यह सुनिश्चित हो सके कि इसके भौतिक गुण हीटिंग स्टीम की आवश्यकताओं को पूरा करते हैं;वाष्पीकरण जो इसे हीटिंग स्टीम के रूप में उपयोग करता है, मशीन चालू होने पर केवल ताजा भाप आपूर्ति की आवश्यकता होती है।सामान्य ऑपरेशन में प्रवेश करने के बाद, नई भाप की आपूर्ति करने की आवश्यकता नहीं होती है और न ही (या बहुत कम) द्वितीयक भाप को संघनन की आवश्यकता होती है।इसलिए एमवीआर वाष्पीकरण भाप की मांग को काफी हद तक कम कर देता है लेकिन अधिक बिजली की खपत करता है।
मुख्य विशेषताएं
एमवीआर वाष्पीकरण प्रणाली की मुख्य संचालित शक्ति विद्युत ऊर्जा है।विद्युत ऊर्जा यांत्रिक ऊर्जा में स्थानांतरित होती है और दूसरी भाप की गुणवत्ता में सुधार करती है जो ताजा भाप के उत्पादन या खरीद से अधिक किफायती है।
अधिकांश वाष्पीकरण प्रक्रिया के तहत, सिस्टम को ऑपरेशन के दौरान ताजा भाप की आवश्यकता नहीं होती है।कच्चे माल को प्री-हीटिंग के लिए केवल कुछ भाप मुआवजे की आवश्यकता होती है, जब उत्पाद से निकलने वाली ऊष्मा ऊर्जा या मदर लिक्विड को प्रक्रिया की आवश्यकता के कारण पुनर्नवीनीकरण नहीं किया जा सकता है।
दूसरे भाप संघनन के लिए स्वतंत्र संघनित्र की आवश्यकता नहीं है, इसलिए ठंडा पानी परिचालित करने की कोई आवश्यकता नहीं है।जल संसाधन और विद्युत ऊर्जा की बचत होगी।
पारंपरिक बाष्पीकरणकर्ताओं की तुलना में, एमवीआर बाष्पीकरण तापमान अंतर बहुत छोटा है, मध्यम वाष्पीकरण प्राप्त कर सकता है, उत्पाद की गुणवत्ता में सुधार कर सकता है और दूषण को कम कर सकता है।
प्रणाली के वाष्पीकरण तापमान को नियंत्रित किया जा सकता है और वाष्पीकरण के लिए थर्मल संवेदनशील उत्पाद की एकाग्रता के लिए बहुत उपयुक्त है।
सबसे कम ऊर्जा खपत और संचालन लागत।
कार्यवाही
गेहूँ के भूसे के गूदे के गूदे के उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन तालिका में दिखाया गया है।
पेपर पल्प काली शराब के उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन
मद | 5 प्रभाव स्टेशन | संयुक्त वाष्पीकरण प्रक्रिया | ||
एमवीआर पूर्व एकाग्रता | 5-प्रभाव वाष्पीकरण स्टेशन | |||
वाष्पीकरण पानी (टी / एच) | 100 | 64.28 | 35.72 | |
आने वाली एकाग्रता (%) | 10 | 10 | 20 | |
बाहर एकाग्रता (%) | 45 | 20 | 45 | |
बाष्पीकरण क्षेत्र (㎡) | 10000 | 8500 | 4000 | |
संघनित्र क्षेत्र (㎡) | 800 | / | 300 | |
उपभोग | भाप (टी/एच) | 25 | / | 9 |
बिजली (किलोवाट / एच) | 500 | 1600 | 180 | |
पानी (टी / एच) | 900 | / | 350 | |
परिचालन लागत | आरएमबी/घंटा | 4500 | 960 | १६३३ |
आरएमबी / टी जल वाष्पीकरण क्षमता | 45 | 25.93 | ||
आरएमबीएक्स१००००/दिन | 10.8 | 6.2 | ||
आरएमबीx१००००/वर्ष (३४० दिन) | 3672 | २११५ |
नोट: संचालन लागत अनुमान में: भाप 150 आरएमबी / टी, बिजली 0.6 आरएमबी / किलोवाट, पानी 0.5 आरएमबी / टी।
संयुक्त वाष्पीकरण प्रक्रिया उपकरण का निवेश बढ़ा: बाष्पीकरणकर्ता (2500 एम 2) 375x10000 आरएमबी;एमवीआर कंप्रेसर 400x10000 आरएमबी, कुल 775x10000 आरएमबी
संयुक्त वाष्पीकरण प्रक्रिया की वार्षिक परिचालन लागत में कमी: 3672-2115 = 1557 (10000RMB)
संयुक्त वाष्पीकरण प्रक्रिया की निवेश वृद्धि पेबैक अवधि: ७५५ १५५७ = ०.५ वर्ष
यह देखा जा सकता है कि एक उदाहरण के रूप में 100t / h के पैमाने को लेते हुए, संयुक्त वाष्पीकरण प्रक्रिया आधे साल में बढ़े हुए निवेश की वसूली कर सकती है, और भविष्य में हर साल 1557 (10000 RMB) बचा सकती है, जिसमें काफी आर्थिक लाभ होंगे।
कार्य सिद्धांत ड्राइंग

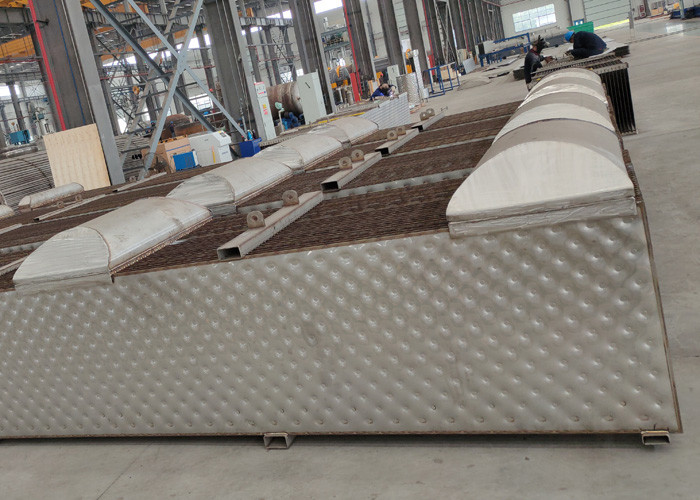

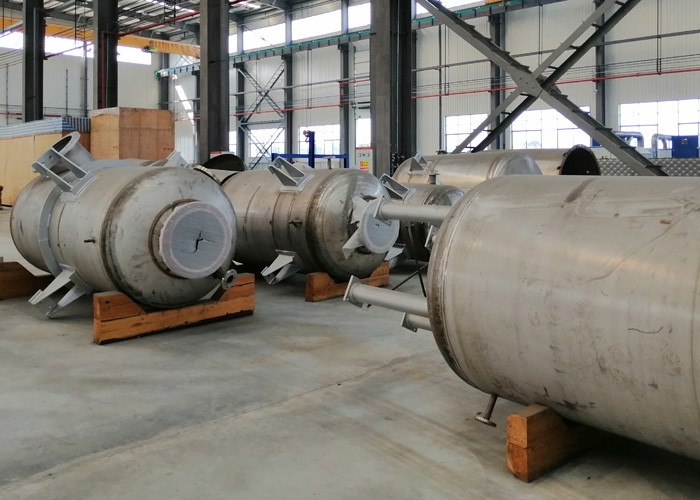

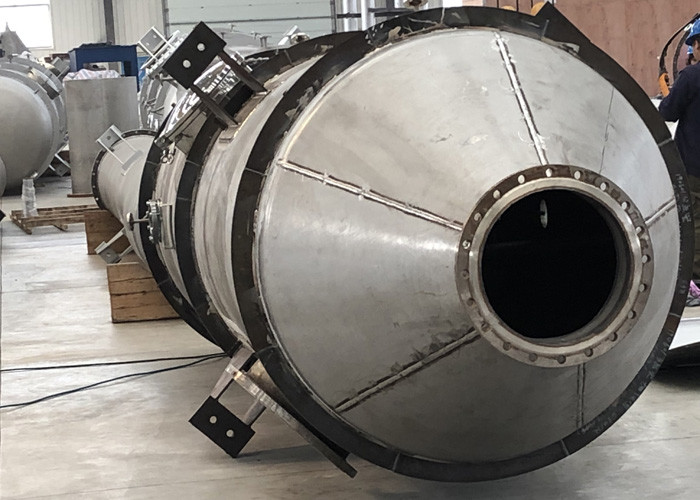

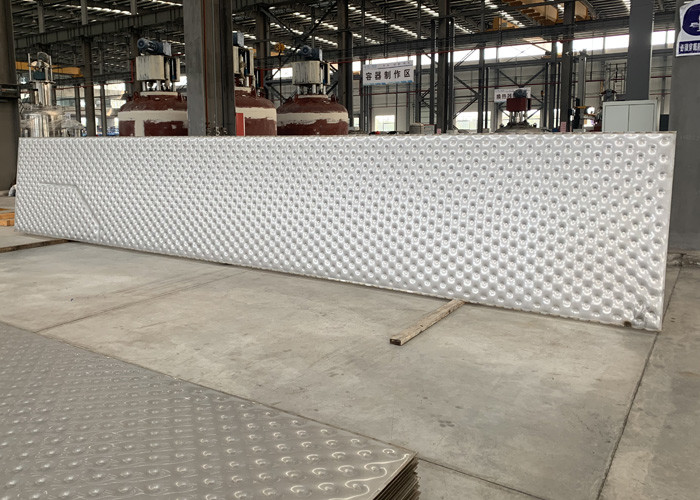

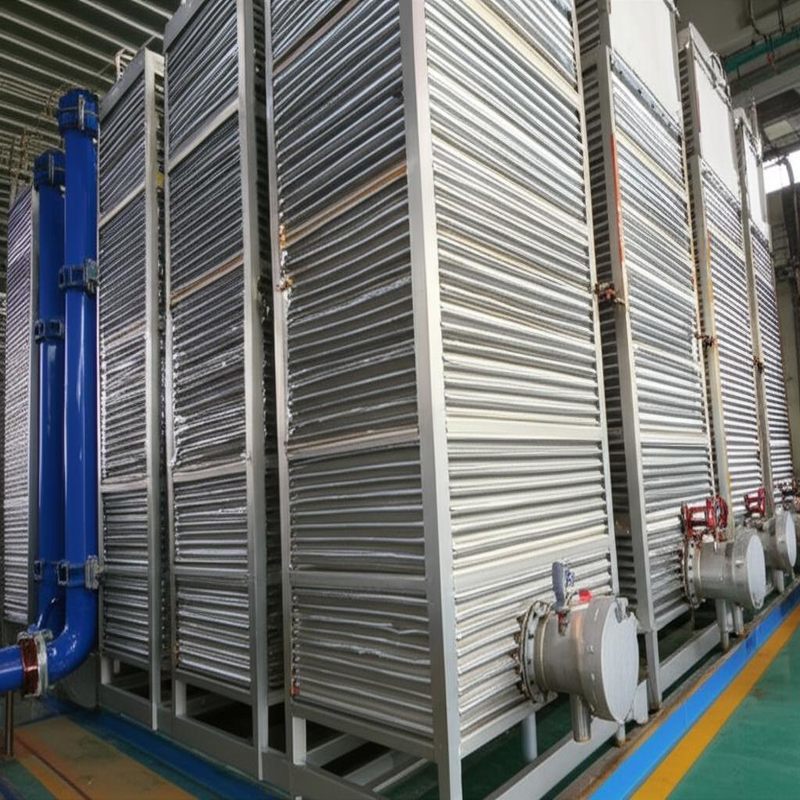

कार्यशाला
