एमवीआर वाष्पीकरण प्रणाली में ऊर्जा औद्योगिक लेजर वेल्डिंग एनबॉस्ड पिलो प्लेट बाष्पीकरण की बचत
एमवीआर विवरण
यांत्रिक वाष्पीकरण पुन: संपीड़न प्रणाली, जिसे एमवीआर कहा जाता है, जो सिद्धांत उच्च दक्षता वाले भाप कंप्रेसर द्वारा बाष्पीकरण द्वारा उत्पन्न दूसरी भाप को संपीड़ित करना है;यह प्रक्रिया विद्युत ऊर्जा को ताप ऊर्जा में स्थानांतरित करती है और दूसरी भाप के दबाव और तापमान को उच्च करती है।उच्च तापमान वाली दूसरी भाप को वाष्पीकरण के लिए उत्पाद को गर्म करने के लिए वाष्पीकरण कक्ष में भेजा जाएगा।तो दूसरी भाप के वाष्पीकरण की गुप्त गर्मी को गोलाकार रूप से इस्तेमाल किया जा सकता है।कम ऊर्जा का उपयोग करना जो कि कम्प्रेसर ब्लेड व्हील की यांत्रिक ऊर्जा है, संपीड़न ताप पंप के रूप में, ऊर्जा को हीटिंग माध्यम में जोड़ा जाता है और हीटिंग प्रक्रिया में गोलाकार रूप से उपयोग किया जाता है।इस परिस्थिति में, पहले भाप को हीटिंग माध्यम के रूप में जोड़ने की आवश्यकता नहीं है।
मुख्य विशेषताएं:
एमवीआर बाष्पीकरण ऊर्जा बचत तकनीक बाष्पीकरण की सबसे उन्नत अंतरराष्ट्रीय तकनीक है, केवल कुछ जीवित भाप की आवश्यकता होती है (जब बाष्पीकरण शुरू करने के लिए कुछ जीवित भाप की आवश्यकता होती है, सामान्य चलने के दौरान लगभग कोई जीवित भाप की आवश्यकता नहीं होती है), जो व्यवसाय संचालन लागत को बहुत कम करता है, पर्यावरण प्रदूषण को कम करता है।
कंप्रेसर आपूर्ति गर्मी स्रोत को अपनाने के कारण, पारंपरिक वाष्पीकरण की तुलना में थोड़ा तापमान अंतर होता है, और मध्यम वाष्पीकरण प्राप्त कर सकता है, उत्पाद की गुणवत्ता में काफी सुधार होता है और दूषण को कम करता है।
कंडेनसर की आवश्यकता नहीं है या केवल छोटे आकार के कंडेनसर की आवश्यकता है, संरचना और प्रक्रिया काफी सरल है, यह पूर्ण स्वचालित संचालन, निरंतर चलने, सुरक्षा और विश्वसनीय हो सकती है।
सीआईपी स्वच्छ पाइपलाइन से लैस यह वाष्पीकरण आंतरिक प्रणाली, जो जगह में साफ, संचालित करने में आसान और मृत कोण के बिना प्राप्त कर सकती है।
इस बाष्पीकरण में कम तापमान (50-100 ℃) के तहत तरल सामग्री को वाष्पित किया जा सकता है, तरल सामग्री एक समान है और बिना चलने वाली सामग्री के, आसान कोकिंग नहीं, सामग्री हीटिंग विकृतीकरण न्यूनतम है।
100% पुनर्चक्रण माध्यमिक भाप गुप्त गर्मी के उपयोग के कारण, पूरी तरह से जीवित भाप के उपयोग से बचें, इसलिए भाप की खपत बहुत कम हो जाती है।
गर्मी के प्रति संवेदनशील सामग्री के लिए वैक्यूम पंप के साथ इस्तेमाल किया जा सकता है, जो वैक्यूम के तहत पूर्ण दबाव के करीब किया जा सकता है, ताकि कम तापमान वाष्पीकरण का एहसास हो सके, न्यूनतम वाष्पीकरण तापमान 50 ℃ हो सकता है।
सरल प्रक्रिया नियंत्रण और स्वचालन- द्रव प्रतिधारण की छोटी मात्रा के कारण, गिरने वाली फिल्म बाष्पीकरणकर्ता को विभिन्न वैक्यूम डिग्री / खिला क्षमता / एकाग्रता / तापमान के अनुसार बदला जा सकता है, जो उत्पादों की स्थिर गुणवत्ता के लिए बुनियादी शर्तें हैं।
एमवीआर तकनीकी विशेषताएं
एमवीआर प्रौद्योगिकी महंगे ताप स्रोतों के बजाय गर्मी के लिए उत्पन्न वाष्प का उपयोग करती है
एमवीआर तकनीक को कूलिंग टॉवर की आवश्यकता नहीं होती है, जिससे ठंडा पानी का उपयोग बहुत कम हो जाता है
एमवीआर तकनीक पारंपरिक बहु-प्रभाव वाली वाष्पीकरण तकनीक की तुलना में अधिक कुशल है जो ऊर्जा की बचत करती है और परिचालन लागत को कम करती है
एमवीआर तकनीक वास्तव में ऊर्जा-बचत, पानी-बचत, पर्यावरण के अनुकूल है, और संसाधन रीसाइक्लिंग में मदद करती है
एमवीआर तकनीक कम तापमान वाले वाष्पीकरण को प्राप्त करती है, जिससे आपकी सामग्री पर प्रभाव बहुत कम हो जाता है
एमवीआर प्रौद्योगिकी प्रणाली संरचना निरंतर संचालन के साथ सरल, पूरी तरह से स्वचालित है
एमवीआर सिस्टम में एक बाष्पीकरणकर्ता, एक वाष्प कंप्रेसर, विभाजक, पंप, पाइपिंग, इंस्ट्रूमेंटेशन और विद्युत नियंत्रण घटक होते हैं।
एमवीआर सिस्टम को साधारण बाष्पीकरणकर्ताओं या परिष्कृत गिरने वाली फिल्म ट्यूब बाष्पीकरणकर्ताओं के आसपास डिज़ाइन किया जा सकता है
एमवीआर सिस्टम साधारण वाष्प संपीड़न या परिष्कृत रूट पंप का उपयोग कर सकते हैं
एमवीआर सिस्टम में कम तरल होल्डअप हो सकता है, या बड़ा वॉल्यूम टैंक सिस्टम हो सकता है
एमवीआर सिस्टम विभिन्न प्रकार के वाष्पीकरण प्राप्त कर सकते हैं, प्रक्रिया डिजाइन और द्रव संरचना इसे निर्धारित करेगी
संचालन लागत तुलना
उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन तालिका में दिखाया गया है।
कागज अपशिष्ट जल के उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन।
| मद | 5 प्रभाव स्टेशन | संयुक्त वाष्पीकरण प्रक्रिया | ||
| एमवीआर पूर्व एकाग्रता | 5-प्रभाव वाष्पीकरण स्टेशन | |||
| वाष्पीकरण पानी (टी / एच) | 100 | 64.28 | 35.72 | |
| आने वाली एकाग्रता (%) | 10 | 10 | 20 | |
| बाहर एकाग्रता (%) | 45 | 20 | 45 | |
| बाष्पीकरण क्षेत्र (㎡) | 10000 | 8500 | 4000 | |
| संघनित्र क्षेत्र (㎡) | 800 | / | 300 | |
| उपभोग | भाप (टी/एच) | 25 | / | 9 |
| बिजली (किलोवाट / एच) | 500 | 1600 | 180 | |
| पानी (टी / एच) | 900 | / | 350 | |
| परिचालन लागत | आरएमबी/घंटा | 4500 | 960 | १६३३ |
| आरएमबी / टी जल वाष्पीकरण क्षमता | 45 | 25.93 | ||
| आरएमबीएक्स१००००/दिन | 10.8 | 6.2 | ||
| आरएमबीx१००००/वर्ष (३४० दिन) | 3672 | २११५ | ||
नोट: संचालन लागत अनुमान में: भाप 150 आरएमबी / टी, बिजली 0.6 आरएमबी / किलोवाट, पानी 0.5 आरएमबी / टी।
संयुक्त वाष्पीकरण प्रक्रिया उपकरण का निवेश बढ़ा: बाष्पीकरणकर्ता (2500 एम 2) 375x10000 आरएमबी;एमवीआर कंप्रेसर 400x10000 आरएमबी, कुल 775x10000 आरएमबी
संयुक्त वाष्पीकरण प्रक्रिया की वार्षिक परिचालन लागत में कमी: 3672-2115 = 1557 (10000RMB)
संयुक्त वाष्पीकरण प्रक्रिया की निवेश वृद्धि पेबैक अवधि: ७५५ १५५७ = ०.५ वर्ष
यह देखा जा सकता है कि एक उदाहरण के रूप में 100t / h के पैमाने को लेते हुए, संयुक्त वाष्पीकरण प्रक्रिया आधे साल में बढ़े हुए निवेश की वसूली कर सकती है, और भविष्य में हर साल 1557 (10000 RMB) बचा सकती है, जिसमें काफी आर्थिक लाभ होंगे।
हैंडलिंग क्षमता 100T / h तक हो सकती है, जिसमें छोटे फर्श की जगह, कॉम्पैक्ट संरचना, स्थिर संचालन आदि जैसे फायदे हैं।
कार्य सिद्धांत ड्राइंग

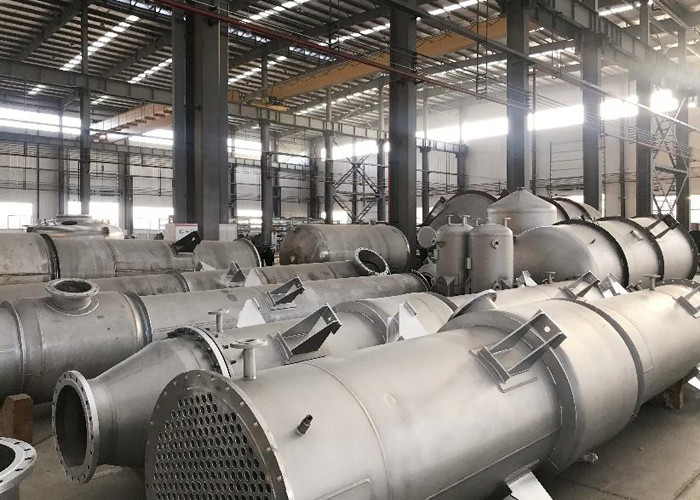

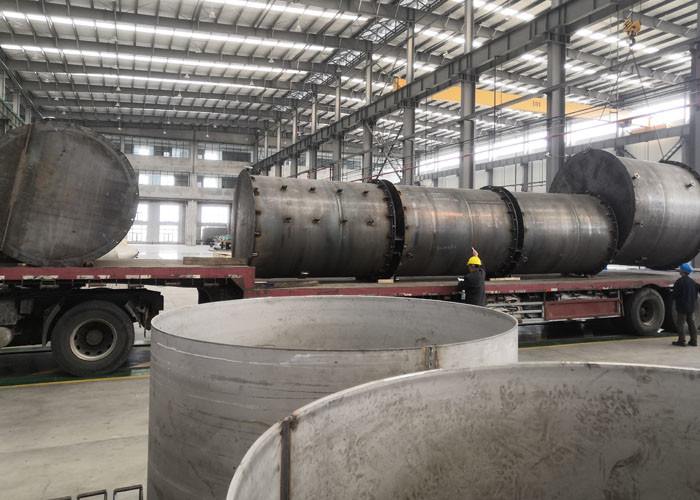

हमारी उत्पादन क्षमता और प्रमाण पत्र
