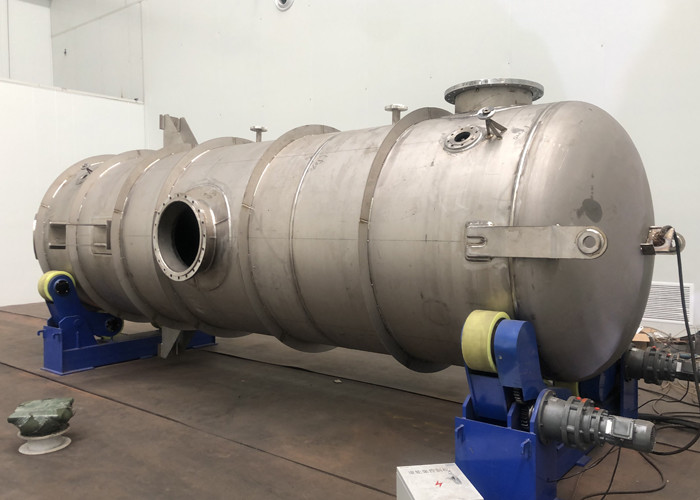

अपशिष्ट जल, सीवेज, रसायन उपचार के लिए एमवीआर गिरने वाली फिल्म वैक्यूम बाष्पीकरण
मैंऔद्योगिक यांत्रिक वाष्प पुनर्संपीड़न MVR
एक ताप पंप अतिरिक्त ऊर्जा का उपयोग करके कम तापमान स्रोत से उच्च तापमान की मांग में गर्मी को स्थानांतरित करने के लिए ऊर्जा का उपयोग करता है।औद्योगिक ताप पंपों के लिए, ऊष्मा स्रोत प्रक्रिया अपशिष्ट ऊष्मा है।
मैकेनिकल वाष्प पुनर्संपीड़न (एमवीआर) एक खुली गर्मी पंप प्रणाली है जिसमें वाष्प का दबाव और तापमान, इसी संतृप्ति तापमान के साथ, संपीड़न के माध्यम से बढ़ाया जाता है।भाप पुनर्संपीड़न एमवीआर का एक विशिष्ट रूपांतर है।औद्योगिक संचालन से कम दबाव वाली भाप का निकास, जैसे बाष्पीकरणकर्ता या कुकर, आमतौर पर वातावरण में निकल जाते हैं या कूलिंग टॉवर में संघनित हो जाते हैं, जबकि उसी साइट पर अन्य संयंत्र संचालन के लिए मध्यवर्ती-दबाव भाप की आवश्यकता हो सकती है।इन जरूरतों को पूरा करने के लिए थ्रॉटलिंग वाल्व में उच्च दबाव वाली भाप का विस्तार करने के बजाय, कम दबाव वाले अपशिष्ट भाप को यांत्रिक रूप से उच्च दबाव में संपीड़ित किया जा सकता है ताकि इसका पुन: उपयोग किया जा सके।स्टीम रीकंप्रेशन एक यांत्रिक कंप्रेसर पर निर्भर करता है ताकि भाप में गुप्त गर्मी के तापमान को प्रक्रिया कर्तव्यों के लिए प्रयोग करने योग्य बनाया जा सके।लाभ इस तथ्य में निहित है कि पुनर्नवीनीकरण भाप में मौजूद गुप्त गर्मी की मात्रा की तुलना में आवश्यक संपीड़न ऊर्जा बहुत कम है।
भाप पुनर्संपीड़न का ऊर्जावान प्रदर्शन प्रदर्शन के गुणांक (सीओपी) में व्यक्त किया जाता है।सीओपी शुद्ध पुनर्प्राप्त गर्मी और कंप्रेसर द्वारा उपयोग की जाने वाली ऊर्जा का अनुपात देता है।इस मामले में, शुद्ध गर्मी पानी इंजेक्शन द्वारा अतिरिक्त भाप उपज सहित भाप उत्पादन है।विशिष्ट किफायती और ऊर्जा-कुशल अनुप्रयोगों में न्यूनतम सीओपी 3.5 है।MVR के कुछ अनुप्रयोगों में COP 10 या उससे भी अधिक होता है।
एक उच्च सीओपी के लिए प्रमुख तत्व निम्नलिखित हैं:
निरपेक्ष भाप दबाव का कम अनुपात।अधिकतम अनुपात के लिए एक दिशानिर्देश 6 है, लेकिन दैनिक व्यवहार में अनुपात लगभग 3 है।
एक न्यूनतम क्षमता।एक दिशानिर्देश प्रति घंटे कम से कम एक टन भाप है। पानी iसंपीड़न के बाद इंजेक्शन।
एमवीआर अनुप्रयोग
एमवीआर ऊर्जा की बचत, कम तापमान वाली वाष्पीकरण तकनीक सरल बाष्पीकरणकर्ताओं की जगह लेती है।एमवीआर व्यापक रूप से कई अनुप्रयोगों में उपयोग किया जाता है, जिनमें निम्न शामिल हैं:
औद्योगिक अपशिष्ट जल उपचार के लिए शून्य तरल निर्वहन
वाष्पीकरण, क्रिस्टलीकरण और शुद्धिकरण के लिए रासायनिक उद्योग
नमक नमकीन सांद्रता
आरओ नमकीन सांद्रता
पेय उद्योग (दूध, रस, चीनी, आदि) एकाग्रता
मुख्य विशेषताएं:
एमवीआर बाष्पीकरण ऊर्जा बचत तकनीक बाष्पीकरण की सबसे उन्नत अंतरराष्ट्रीय तकनीक है, केवल कुछ जीवित भाप की आवश्यकता होती है (जब बाष्पीकरण शुरू करने के लिए कुछ जीवित भाप की आवश्यकता होती है, सामान्य चलने के दौरान लगभग कोई जीवित भाप की आवश्यकता नहीं होती है), जो व्यवसाय संचालन लागत को बहुत कम करता है, पर्यावरण प्रदूषण को कम करता है।
कंप्रेसर आपूर्ति गर्मी स्रोत को अपनाने के कारण, पारंपरिक वाष्पीकरण की तुलना में थोड़ा तापमान अंतर होता है, और मध्यम वाष्पीकरण प्राप्त कर सकता है, उत्पाद की गुणवत्ता में काफी सुधार होता है और दूषण को कम करता है।
कंडेनसर की आवश्यकता नहीं है या केवल छोटे आकार के कंडेनसर की आवश्यकता है, संरचना और प्रक्रिया काफी सरल है, यह पूर्ण स्वचालित संचालन, निरंतर चलने, सुरक्षा और विश्वसनीय हो सकती है।
सीआईपी स्वच्छ पाइपलाइन से लैस यह वाष्पीकरण आंतरिक प्रणाली, जो जगह में साफ, संचालित करने में आसान और मृत कोण के बिना प्राप्त कर सकती है।
इस बाष्पीकरण में कम तापमान (50-100 ℃) के तहत तरल सामग्री को वाष्पित किया जा सकता है, तरल सामग्री एक समान है और बिना चलने वाली सामग्री के, आसान कोकिंग नहीं, सामग्री हीटिंग विकृतीकरण न्यूनतम है।
100% पुनर्चक्रण माध्यमिक भाप गुप्त गर्मी के उपयोग के कारण, पूरी तरह से जीवित भाप के उपयोग से बचें, इसलिए भाप की खपत बहुत कम हो जाती है।
गर्मी के प्रति संवेदनशील सामग्री के लिए वैक्यूम पंप के साथ इस्तेमाल किया जा सकता है, जो वैक्यूम के तहत पूर्ण दबाव के करीब किया जा सकता है, ताकि कम तापमान वाष्पीकरण का एहसास हो सके, न्यूनतम वाष्पीकरण तापमान 50 ℃ हो सकता है।
सरल प्रक्रिया नियंत्रण और स्वचालन - द्रव प्रतिधारण की छोटी मात्रा के कारण, गिरने वाली फिल्म बाष्पीकरणकर्ता को विभिन्न वैक्यूम डिग्री / खिला क्षमता / एकाग्रता / तापमान के अनुसार बदला जा सकता है, जो उत्पादों की स्थिर गुणवत्ता के लिए बुनियादी शर्तें हैं।
हैंडलिंग क्षमता 100T / h तक हो सकती है, जिसमें छोटे फर्श की जगह, कॉम्पैक्ट संरचना, स्थिर संचालन आदि जैसे फायदे हैं।
कार्य सिद्धांत ड्राइंग
यांत्रिक वाष्प पुनर्संपीड़न MVR बाष्पीकरण की खपत पारंपरिक वाष्पीकरण उपकरण की तुलना में 1T पानी को वाष्पित करके गणना की जाती है
नाम | भाप | विद्युत शक्ति | कुल लागत (आरएमबी) | ||
वाष्पीकरण क्षमता (किलो / घंटा) | खपत (टी) | लागत (आरएमबी) | खपत (किलोवाट) | लागत (आरएमबी) | |
एकल प्रभाव बाष्पीकरण | 1.1 | 220 | 3 | 2.1 | 222.1 |
दोहरा प्रभाव बाष्पीकरण | 0.55 | 110 | 3 | 2.1 | 112.1 |
तीन प्रभाव बाष्पीकरण | 0.4 | 88 | 3 | 2.1 | 90.1 |
एमवीआर बाष्पीकरण | 0.02 | 4.4 | 30 | 21 | 25.4 |

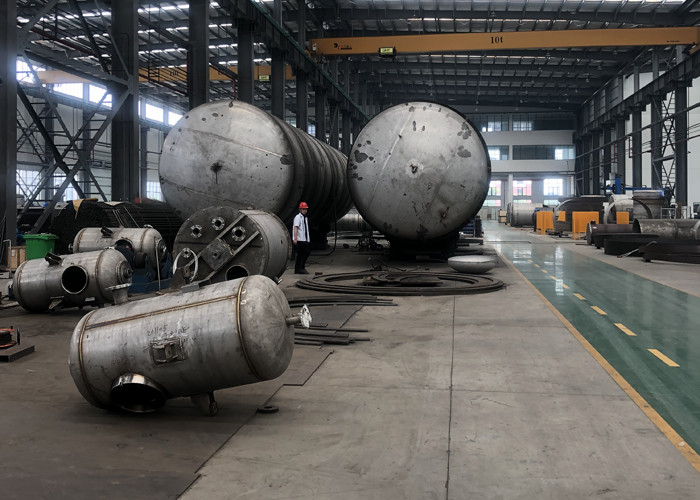

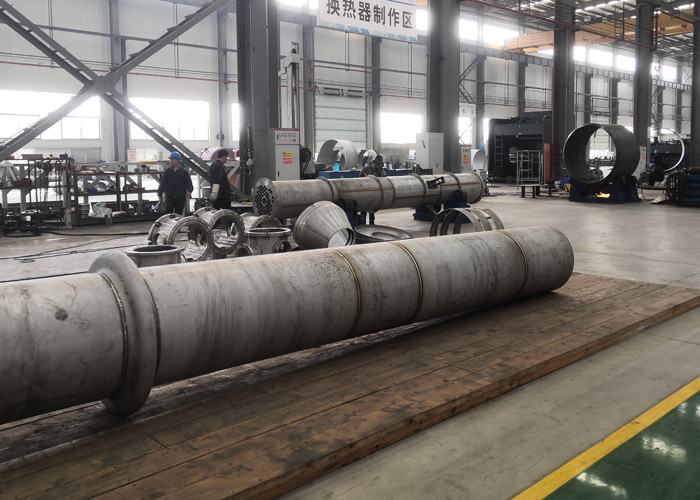

हमारी उत्पादन क्षमता और प्रमाण पत्र
