चीनी निर्माता से लुगदी काली शराब के लिए तकिया प्लेट हीट एक्सचेंजर डिजाइन
ब्लैक लिकर मिलों के गूदे का उप-उत्पाद है जो पेड़ों से उत्पाद बनाते हैं, जैसे कागज।यह वर्तमान में खाना पकाने के रसायनों को पुनर्प्राप्त करने और लुगदी और कागज बनाने की प्रक्रिया में उपयोग किए जाने वाले उच्च दबाव वाली भाप का उत्पादन करने के लिए उपयोग किया जाता है।यह लिग्निन, हेमिकेलुलोज, सोडियम हाइड्रॉक्साइड (NaOH) और सोडियम सल्फाइड (Na2S) जैसी इन प्रक्रियाओं के विभिन्न अवयवों से बना है।काली शराब में लिग्निन यौगिक का उपयोग जैव ईंधन बनाने के लिए किया जा सकता है लेकिन इसका उत्पादन करना महंगा हो सकता है और इसलिए इससे बनाया गया ईंधन बहुत आम नहीं है।
हालाँकि, और अंतर्राष्ट्रीय ऊर्जा एजेंसी (IEA) के अनुसार, काली शराब को ईंधन के रूप में उपयोग करने का भविष्य आशाजनक है और इसे पृथ्वी पर पाँचवें सबसे महत्वपूर्ण ईंधन के रूप में देखा जाता है!
काली शराब का वाष्पीकरण
लुगदी से बरामद काली शराब में 14-17% घुले हुए ठोस होते हैं
ये ठोस लगभग 1/3 अकार्बनिक रसायनों से बने होते हैं जो डाइजेस्टर में डाली गई सफेद शराब में थे
शेष 2/3 में लकड़ी से निकाले गए कार्बनिक रसायन होते हैं
काली शराब को 60% से अधिक ठोस पदार्थों पर केंद्रित किया जाना चाहिए ताकि यह बिना किसी पूरक ईंधन के जल जाए
बुनियादी प्रक्रिया आवश्यकताएँ
ऊर्जा का कुशल उपयोग
काली शराब से जल वाष्प का कुशल पृथक्करण
मेथनॉल का उचित पृथक्करण, लंबा तेल साबुन
75-85% शुष्क ठोस में काली शराब की सांद्रता
वाष्पीकरण
मिशन:
पानी को अलग करने और ज्वलनशील उत्पाद-मजबूत काली शराब बनाने के लिए कमजोर काली शराब का वाष्पीकरण
बाष्पीकरण में होने वाली तीन मुख्य प्रक्रियाएं हैं:
काली शराब+गर्मी से मजबूत काली शराब + पानी + भाप
कंडेनसेट + स्टीम टू क्लीन + डर्टी कंडेनसेट + NCG
काली शराब से काली शराब + साबुन (केवल सॉफ्टवुड)
80-85% शुष्क ठोस तक कैसे पहुँचें?
उच्च चिपचिपाहट के कारण
हीटिंग माध्यम के रूप में एमपी-भाप
अंतिम सांद्रक में शराब का तापमान 175 ℃
शराब प्रतिधारण समय
बाष्पीकरणकर्ता एलएचटी-रिएक्टर के रूप में भी कार्य करता है
डुप्लेक्स निर्माण सामग्री
उच्च क्षार सामग्री तनाव जंग क्रैकिंग (एससीसी) का कारण बन सकती है
दुनिया भर के प्रतिष्ठानों में वाष्पीकरण संयंत्र अच्छी तरह से सिद्ध हैं।प्री-एवेपोरेटर्स से लेकर मल्टी-इफेक्ट इवेपोरेशन ट्रेनों तक - यहां तक कि सबसे चुनौतीपूर्ण पल्प मिल या एफ्लुएंट प्लांट वाष्पीकरण की जरूरतों को समायोजित करने के लिए कई तरह के कॉन्फ़िगरेशन और मॉडल उपलब्ध हैं।

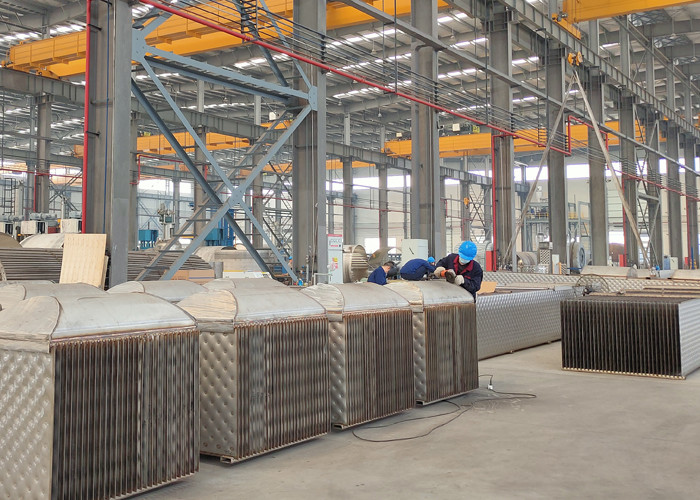

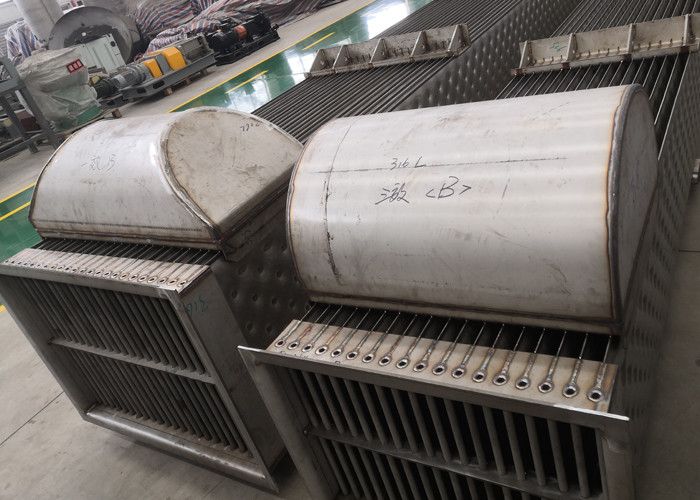

बहु-प्रभाव वाले बाष्पीकरणकर्ताओं का प्रमुख लाभ उच्च दक्षता और विश्वसनीयता के लिए सिद्ध लैमेला हीटिंग सतहों का उपयोग है।
पीपी-वाष्पीकरण-पौधे-लैमेला
वाष्पीकरण संयंत्र लैमेलर
लामेला हीटिंग सतह
| नाम | तकिया प्लेट श्रृंखला | शेल और ट्यूब हीट एक्सचेंजर | वियोज्य प्लेट हीट एक्सचेंजर | सर्पिल प्लेट हीट एक्सचेंजर |
| तापमान सीमा संचालित करना | <800℃ | <800℃ | <170℃ | <350℃ |
| अधिकतम दबाव | <60 बार | <200 बार | <32 बार | <25 बार |
| पानी के लिए गर्मी हस्तांतरण गुणांक [डब्ल्यू / एम 2 · ℃] | 3500 | 2700 | 5600 | 2000 |
| वायु और जल ताप विनिमय का अनुप्रयोग | फिट | फिट | फिट नहीं है | आंशिक फिट |
| टैंक या पानी में विसर्जन | फिट | आंशिक फिट | फिट नहीं है | फिट नहीं है |
| टैंक और रिएक्टर की वेल्डिंग | उपयुक्त | लागू नहीं | लागू नहीं | लागू नहीं |
| मौजूदा रिएक्टर और अन्य उपकरणों में स्थापित करें | लचीला आवेदन | आंशिक लागू | लागू नहीं | लागू नहीं |
| सभी वेल्डेड निर्माण | उपयुक्त | उपयुक्त | लागू नहीं | लागू नहीं |
| भारी दूषित तरल पदार्थ और अन्य अनुप्रयोग | उपयुक्त | उपयुक्त | आंशिक लागू | उपयुक्त |
| वजन प्रति इकाई क्षेत्र | कम | उच्च | कम | उच्च |
| गिरने वाली फिल्म, कंडेनसर और बाष्पीकरणकर्ता | फिट | फिट | आंशिक फिट | आंशिक फिट |
कम लागत के लिए ऊर्जा दक्षता
क्रिस्टलीकरण तकनीक का उपयोग करते हुए अधिकतम उपलब्धता के साथ उच्चतम शुष्क ठोस शराब
भाप की न्यूनतम मात्रा का उपयोग करके सबसे स्वच्छ पुन: प्रयोज्य संघनन
सबसे कम भाप और बिजली की खपत
स्व सफाई
अघुलनशील स्केलिंग को भी सहन करें
