पेपर पल्प के दौरान काली शराब के वाष्पीकरण में पिलो प्लेट स्टील एक्सचेंजर
विवरण
हाल के वर्षों में, यांत्रिक वाष्प पुनर्संपीड़न (एमवीआर) प्रौद्योगिकी की परिपक्वता के साथ।इस तकनीक का व्यापक रूप से अपशिष्ट जल उपचार (रासायनिक लुगदी काली शराब, एपीएमपी और बीसीटीएमपी और अन्य रासायनिक यांत्रिक लुगदी अपशिष्ट जल सहित), खाद्य उद्योग, समुद्री जल विलवणीकरण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया गया है।
काली शराब
ब्लैक लिकर रोम ब्राउन स्टॉक वाशर आमतौर पर 13-18% TS पर होता है।रिकवरी बॉयलर में प्रभावी दहन का समर्थन करने के लिए, आमतौर पर 65% और 80% TS के बीच, इस पानी की अधिकांश सामग्री को उच्च पर्याप्त ठोस सामग्री के उत्पादन के लिए वाष्पित किया जाना चाहिए।
ठोस के इस स्तर तक वाष्पीकरण के दौरान, विभिन्न वाष्पशील घटकों (सल्फर यौगिकों, मेथनॉल, आदि) को शराब से मुक्त किया जाता है और फाइबरलाइन में पुन: उपयोग करने और पुन: उपयोग करने के लिए कंडेनसेट से अलग किया जाना चाहिए।इस दृष्टिकोण से, वाष्पीकरण संयंत्र वास्तव में मिल के भीतर "जल कारखाने" के रूप में कार्य करता है।काली शराब में अकार्बनिक यौगिकों का एक बड़ा अंश भी होता है, जो वाष्पीकरण प्रक्रिया के दौरान, अपनी घुलनशीलता सीमा तक पहुँच जाता है और बाष्पीकरण संयंत्र और संपूर्ण पुनर्प्राप्ति द्वीप की परिचालन क्षमता को सीमित करते हुए बाष्पीकरणकर्ता गर्मी हस्तांतरण सतहों पर पैमाने के रूप में जमा कर सकता है।
वाष्पीकरण
मिशन:
पानी को अलग करने और ज्वलनशील उत्पाद-मजबूत काली शराब बनाने के लिए कमजोर काली शराब का वाष्पीकरण
बाष्पीकरण में होने वाली तीन मुख्य प्रक्रियाएं हैं:
काली शराब+गर्मी से मजबूत काली शराब + पानी + भाप
कंडेनसेट + स्टीम टू क्लीन + डर्टी कंडेनसेट + NCG
काली शराब से काली शराब + साबुन (केवल सॉफ्टवुड)
बहु-प्रभाव वाष्पीकरण भाप की खपत
| प्रभावी संख्या | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|
भाप की खपत (टी भाप / टी पानी) |
~1.04 | ~0.53 | ~0.36 | ~0.28 | ~0.23 | ~0.19 | ~0.17 | ~0.15 |
बहु प्रभाव बाष्पीकरणकर्ता
काली शराब बाष्पीकरणकर्ता गर्मी हस्तांतरण सतह के एक तरफ संघनक भाप (या वाष्प) के साथ अप्रत्यक्ष संपर्क का उपयोग करते हैं ताकि दूसरी तरफ फैल रही काली शराब से पानी वाष्पित हो सके।सभी अप्रत्यक्ष ताप विनिमायकों की तरह, संघनक भाप और काली शराब के बीच समग्र ऊष्मा अंतरण मूल संबंध द्वारा नियंत्रित होता है:
क्यू = यूएक्स एक्सएटी
इस समीकरण में, ऊष्मा प्रवाह Q, ऊष्मा हस्तांतरण की मात्रा का प्रतिनिधित्व करता है जिसे पूरा किया जा सकता है।जैसा कि दिखाया गया है, यह गर्मी प्रवाह समग्र गर्मी हस्तांतरण गुणांक यू पर निर्भर है, गर्मी हस्तांतरण क्षेत्र ए की मात्रा आने वाले वाष्पों को घनीभूत करने के लिए उपलब्ध है और तापमान अंतर एटी संघनक वाष्प और बाष्पीकरण के भीतर काली शराब के बीच है।यू, ए या एटी में किसी भी कमी के परिणामस्वरूप सीधे क्यू की कमी होगी। वाष्पीकरण केवल तभी हो सकता है जब सतह क्षेत्र में गर्मी (संघनित भाप के रूप में) जोड़ा जाता है और उस सतह क्षेत्र में एटी स्थापित होता है।
गर्मी हस्तांतरण गुणांक यू उस दर का प्रतिनिधित्व करता है जिस पर वाष्पीकरण की परिचालन स्थितियों के तहत दी गई सतह पर गर्मी हस्तांतरण पूरा किया जाता है। यह एक जटिल संख्या है जो हीटिंग सतह की सामग्री और गुणवत्ता, तापमान, एकाग्रता और चिपचिपाहट के साथ बदलती है। काली शराब और शराब में अशांति का स्तर।गर्मी हस्तांतरण गुणांक गर्मी हस्तांतरण सतह पर पैमाने और जमा से, कम अशांति से और गर्मी हस्तांतरण सतह के खत्म और मोटाई से भी प्रतिकूल रूप से प्रभावित होता है।
ब्लैक लिकर सर्विस में हमेशा मल्टीपल इफेक्ट इवेपोरेटर्स (एमईई) का इस्तेमाल किया जाता है।शब्द बहु प्रभाव वाष्पीकरण कार्य को करने के लिए ऊर्जा के कई प्रभावी उपयोग से आता है।इस तरह के विन्यास में, लाइव स्टीम केवल पहले प्रभाव बाष्पीकरण में संघनित होता है, वाष्प उत्पन्न करता है जिसे बाद में दूसरे प्रभाव में संघनित करने के लिए भेजा जाता है जहां अतिरिक्त वाष्पीकरण होता है।प्रक्रिया को तब तक दोहराया जा सकता है जब तक कि अंतिम प्रभाव बाष्पीकरणकर्ता तक नहीं पहुंच जाता है, जहां उत्पन्न वाष्प को ठंडा पानी का उपयोग करके कंडेनसर में संघनित किया जाता है।
क्राफ्ट मिल में भाप उत्पादन एक महत्वपूर्ण परिचालन व्यय है और इसके उपयोग को संरक्षित करने के लिए हर संभव प्रयास किया जाना चाहिए।कमजोर काली शराब से पानी निकालने के लिए वाष्पीकरण संयंत्र अब तक उस भाप का प्रमुख उपभोक्ता है। इसलिए बाष्पीकरणकर्ता का आर्थिक संचालन भाप से उपलब्ध गर्मी के कई प्रभावी उपयोग पर और इसलिए प्रभावों की संख्या पर आधारित है। एमईई।
एमवीआर प्रौद्योगिकी का अनुप्रयोग:
जब वाष्पित तरल की सांद्रता बढ़ाई जाती है और इसका क्वथनांक एक निश्चित सीमा के भीतर बढ़ा दिया जाता है, उदाहरण के लिए, जब वाष्पित काले तरल की सांद्रता 20% से कम होती है, तो क्वथनांक 1.5 ℃ से अधिक नहीं उठाया जाता है।
इसका उपयोग उन क्षेत्रों या उद्यमों में किया जाता है जहां बिजली की कीमत सस्ती होती है और ताप ऊर्जा महंगी होती है।
लुगदी की काली शराब के वाष्पीकरण में प्रौद्योगिकी का अनुप्रयोग
एक उदाहरण के रूप में गेहूं के भूसे लुगदी काली शराब के वाष्पीकरण को लेते हुए, एमवीआर प्रौद्योगिकी और बहु प्रभाव वाष्पीकरण की संयोजन वाष्पीकरण प्रक्रिया की तुलना बहु प्रभाव वाष्पीकरण प्रक्रिया से की गई थी।विवरण निम्नानुसार है।
२.१ मुख्य पैरामीटर और वाष्पीकरण योजना
परिणाम बताते हैं कि पतला काली शराब की प्रवाह दर 128.6 टन / घंटा है, पतला काली शराब का तापमान 70 ℃ है, पतला काली शराब की एकाग्रता 10% है, केंद्रित काली शराब की एकाग्रता 45% है, और वाष्पीकरण पानी 100 टन / घंटा है।बहु प्रभाव वाष्पीकरण प्रक्रिया 5-प्रभाव वाष्पीकरण स्टेशन है, और संयुक्त वाष्पीकरण प्रक्रिया एमवीआर पूर्व एकाग्रता + 5-प्रभाव वाष्पीकरण स्टेशन है।

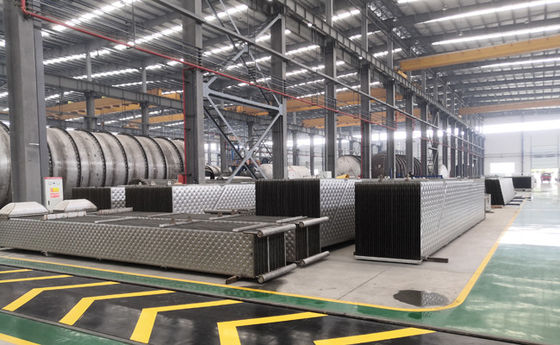

हमारी उत्पादन क्षमता
