औद्योगिक अपशिष्ट जल के लिए MVR बाष्पीकरणकर्ता 50 m³/घंटा क्षमता
| High Light: | वाष्पीकरण प्रक्रिया के लिए एमवीआर वाष्पीकरण,वाष्पीकरण प्रक्रिया MVR वाष्पीकरण,अधिकतम उत्पादकता एमवीआर वाष्पीकरण |
||
उपयोगिता मांग को कम करने, गुणवत्ता को स्थिर करने और वाष्पीकरण थ्रूपुट को बढ़ाने के लिए यांत्रिक वाष्प पुनः संपीड़न के माध्यम से गुप्त गर्मी का पुनः उपयोग करें।
- कम परिचालन लागत:ताजा भाप, बॉयलर लोड और शीतलन जल में कमी
- स्थिर अवस्था में उच्च वाष्पीकरण दरलंबे अभियानों के लिए
- चुनौतीपूर्ण फ़ीड संभालता हैःउच्च खारापन, चिपचिपा और स्केलिंग-प्रवण
- पूर्ण स्वचालन और सीआईपीडाउनटाइम और मानव हस्तक्षेप को छोटा करना
वाष्पीकरण में, ऊर्जा और उपयोग करने योग्य क्षमता अक्सर व्यापार करते हैं। माध्यमिक वाष्प को संपीड़ित करके और इसे हीटिंग पक्ष में वापस भेजकर, एक एमवीआर प्रणाली एक ही गर्मी को अधिक काम करने देती है, ऊर्जा उपयोग को संतुलित करती है,पदचिह्न, और स्केलेबिलिटी।
- कम ओपेक्सःताजा भाप, बॉयलर लोड और शीतलन जल को कम करें; दीर्घकालिक TCO में सुधार।
- उच्चतम थ्रूपुटःस्थिर कंप्रेसर हीट इनपुट वाष्पीकरण तीव्रता और यू-मूल्यों को उच्च रखता है।
- आसान एकीकरण:कम समझौता के साथ क्रिस्टलीकरण, ZLD, और अपस्ट्रीम/डाउनस्ट्रीम इकाइयों में प्लग करें।
फ़ीड वाष्पीकरण में प्रवेश करता है और उबलता है। उत्पन्न माध्यमिक वाष्प को संपीड़ित किया जाता है (केंद्रविहीन / उच्च गति टर्बो / जड़ें) उच्च दबाव और तापमान तक,फिर हीटिंग माध्यम के रूप में खोल की तरफ रूट किया. वाष्प/तरल पृथक्करण होता है; संघनक को पुनः प्राप्त किया जाता है जबकि गैर-संक्षेपित पदार्थों को वैक्यूम के तहत वेंटिलेट किया जाता है। आवधिक सीआईपी सतहों को साफ रखता है। पीएलसी नियंत्रण वाष्पीकरण दर, वैक्यूम,अधिभार संरक्षण, और ऊर्जा अनुकूलन।

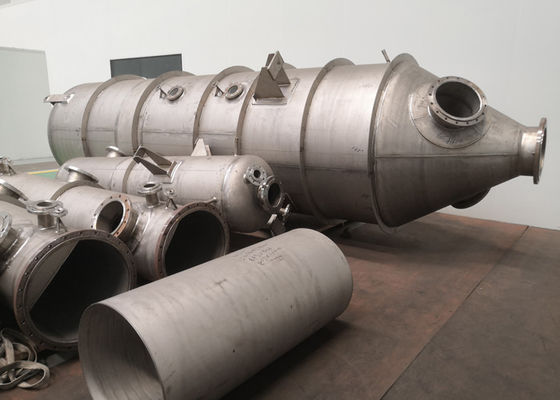

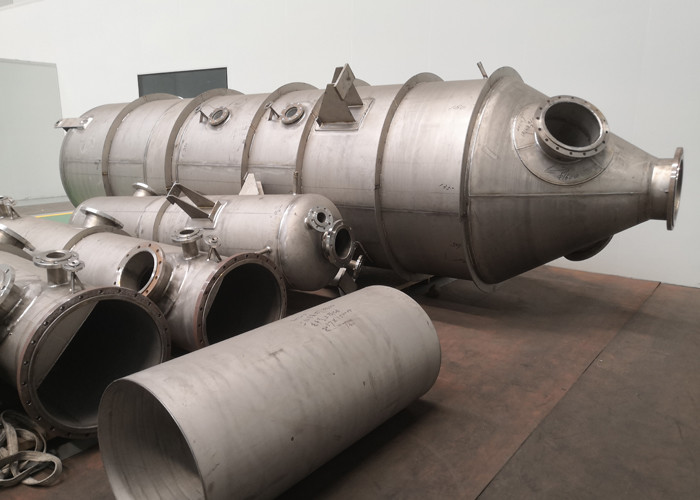

प्रमुख घटक:वाष्पीकरक शरीर, वाष्प कंप्रेसर, वाष्प-तरल विभाजक, मुख्य हीटर, प्रीहीटर, कंडेनसर, वैक्यूम प्रणाली, सीआईपी स्किड, उपकरण (टी/पी/प्रवाह/चालकता/स्तर), पीएलसी/एचएमआई/इतिहासकार।
बैक-ऑफ-द-एंवलप संबंधः
- सामग्रीःF = D + C (फीड = वाष्प + केंद्रित उत्पाद)
- ताप:संपीड़ित वाष्प एंथल्पी वृद्धि और एक्सचेंजर से बंधे व्यावहारिक वाष्पीकरण तीव्रता पर ΔT
- डिजाइन में बीपीई, चिपचिपाहट, स्केलिंग और अनुमेय ΔT को ध्यान में रखना चाहिए
औद्योगिक अपशिष्ट जल / ZLD पूर्व उपचार
अंतिम ठोस भार को कम करने के लिए उच्च नमक या कार्बनिक पदार्थों से भरी धाराओं को केंद्रित करें।
लिथियम सलाद और रसायन
क्रिस्टलीकरण के लिए सहज हस्तांतरण के साथ एकाग्रता चरणों का सख्त नियंत्रण।
डेयरी और खाद्य
ऊष्मा संवेदनशील उत्पादों को छोटे ΔT और नियंत्रित निवास समय का लाभ मिलता है।
फार्मा / जीएमपी
स्वच्छता सामग्री, सत्यापित सफाई, और पूर्ण बैच रिकॉर्ड।
एमवीआर वाष्पीकरण प्रणालियों द्वारा सेवा प्राप्त प्रतिनिधि उद्योग।
अग्रिम प्रदान करें:फ़ीड दर, आरंभिक/लक्ष्य ठोस पदार्थ, बीपीई, चिपचिपापन-तापमान वक्र, अनुमेय ΔT, स्केलिंग कारक, संक्षारक (Cl−/F−/H2S), वार्षिक संचालन घंटे और उपयोगिता सीमा स्थितियां।
सामान्य सामग्री:SS316L, डुप्लेक्स 2205/2507, टाइटेनियम & Ti-Pd, हैस्टेलॉय (जंग चार्ट बनाम बजट द्वारा चुना गया) ।
कंप्रेसर का चयनः
- उच्च गति केन्द्रापसारक/टर्बो- उच्च दक्षता, कम शोर, साफ रखरखाव खिड़कियां
- जड़ें- सरल निर्माण; छोटे/मध्यम कर्तव्य या चरणबद्ध उच्च-बीपीई ट्रेनों के लिए अच्छा
- समानांतर रेलगाड़ियाँ- अपर्याप्तता और लोचदार गिरावट
स्वचालन:अनुकूलित वाष्पीकरण दर और एकाग्रता, वैक्यूम/ओवरज कंट्रोल, ΔT सुरक्षा, अनुक्रमित CIP, ऊर्जा KPI डैशबोर्ड।
| मानदंड | एमवीआर वाष्पीकरण | बहु-प्रभाव (एमईई) | टीवीआर |
|---|---|---|---|
| ताजा भाप पर निर्भरता | बहुत कम (ज्यादातर विद्युत) | मध्यम से उच्च | मध्यम |
| स्टार्ट/स्टॉप और लोड फॉलो | अच्छा | उचित | उचित |
| रखरखाव की जटिलता | मध्यम (कंप्रेसर-केंद्रित) | मध्यम | निम्न-मध्यम |
| उच्च बीपीई / उच्च नमक उपयुक्तता | मंचन डिजाइन इसे अच्छी तरह से संभालते हैं | अधिक प्रभाव की आवश्यकता है | सीमित |
| स्वामित्व की सामान्य कुल लागत | मध्यम-उच्च (छोटी प्रतिपूर्ति) | मध्यम | मध्यम |
फ़ीडः50 m3/h 8% TDS पर →लक्ष्य:35% (माता शराब से क्रिस्टलाइज़र तक)
ट्रेनःसीरीज में दो-चरण एमवीआर + प्रीहीटर + ऑनलाइन सीआईपी
ले जाने के लिएःताजे भाप और शीतलन जल में नाटकीय कमी; निरंतर संचालन ≥ 20 दिनों के बाद एकल सीआईपी; तंग गुणवत्ता भिन्नता।
केवल सामान्य उदाहरण। अंतिम डिजाइन प्रयोगशाला डेटा और गर्मी/मांस संतुलन द्वारा पुष्टि की जानी चाहिए।
- क्षेत्रीय कोडों के अनुसार वेल्डिंग और दबाव पोत (ASME/PED)
- सतह खत्म और मृत पैर नियंत्रण खाद्य/औषधि स्वच्छता मानकों को पूरा करते हैं
- पूर्ण सामग्री की खोज; सीआईपी/एसआईपी क्षमता और सत्यापन दस्तावेज
एमवीआर वाष्पीकरण अधिक ऊर्जा कुशल क्यों है?
द्वितीयक वाष्प को संपीड़ित करके और उबलने के लिए इसकी गुप्त गर्मी का पुनः उपयोग करके, एमवीआर ताजा भाप की मांग को कम करता है। बिजली कंप्रेसर को चलाती है, ऊर्जा स्तर को कर्तव्य के अनुरूप रखती है।
क्या एमवीआर उच्च खारापन या उच्च बीपीई फ़ीड के लिए उपयुक्त है?
हाँ. चरणबद्ध डिजाइन, अतिरिक्त गर्मी हस्तांतरण क्षेत्र, और समायोजित ΔT/गति के साथ, MVR ZLD पूर्व उपचार और नमक क्रिस्टलीकरण फ्रंट-एंड में आम है।
कंप्रेसर को कितनी बार रखरखाव की आवश्यकता होती है?
अंतराल मॉडल और भार के आधार पर भिन्न होते हैं। फोकस क्षेत्र बीयरिंग, सील, और अधिभार सुरक्षा नियंत्रण हैं। अच्छे सेटपॉइंट और स्थिति निगरानी सेवा खिड़कियों का विस्तार करती है।
क्या प्रणाली जीएमपी या खाद्य ग्रेड आवश्यकताओं को पूरा कर सकती है?
हाँ. हम स्वच्छ सामग्री, चिकनी वेल्ड खत्म, drainability, मान्य सीआईपी / एसआईपी, और आपके गुणवत्ता प्रणाली के अनुरूप प्रलेखन प्रदान करते हैं.
क्या एमवीआर क्रिस्टलाइज़र या झिल्ली के साथ एकीकृत हो सकता है?
सामान्य ट्रेनें: पूर्व-सघनता एमवीआर + मजबूर-सर्क्युलेशन क्रिस्टलाइज़र, या कुल ऊर्जा उपयोग को अनुकूलित करने के लिए एनएफ / आरओ के साथ जोड़ा गया एमवीआर।
