1600 एलपीएच मल्टीपल इफेक्ट इवेपोरेटर वैक्यूम क्रिस्टलीकरण उपकरण अपशिष्ट जल के लिए
Basic Properties
Place of Origin:
जियांगसू प्रांत,चीन
Brand Name:
HANPU
Certification:
CE,ISO9001
Model Number:
एचपी-एमईई
Trading Properties
Minimum Order Quantity:
1 सेट
Price:
100,000USD~1,000,000USD/SET
Payment Terms:
टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, वेस्टर्न यूनियन
Supply Ability:
1 सेट/ 3 महीने
Specifications
| Applicable Industries: | खाद्य एवं पेय पदार्थ, रासायनिक उद्योग | Key word: | उच्च कुशल |
| Key Selling Points: | ऊर्जा की बचत | Material: | स्टेनलेस स्टील 304/316L, टाइटेनियम |
| Voltage: | 220 से 480 वोल्ट | Process: | वैक्यूम वाष्पीकरण |
| Capacity: | 500-80000 किग्रा/घंटा | Warranty of core components: | 12 महीने |
| High Light: | पतली फिल्म बाष्पीकरण करनेवाला,क्रिस्टलीकरण उपकरण पतली फिल्म वाष्पीकरण,मल्टीपल इफेक्ट वाष्पीकरण प्रणाली अपशिष्ट जल के लिए |
||
Product Description
1600 एलपीएच मल्टीपल इफेक्ट इवैपोरेटर वैक्यूम क्रिस्टलीकरण उपकरण अपशिष्ट जल के लिए
इंजीनियरड फॉलिंग/थिन-फिल्म मल्टी-इफेक्ट इवैपोरेशन लाइन डिलीवर करती है1,600 एल/घंटा (≈1.6 m³/घंटा) उच्च-लवणता और औद्योगिक अपशिष्ट जल के लिए वाष्पीकरण क्षमता। सिस्टम कुशल मल्टीपल इफेक्ट को वैक्यूम क्रिस्टलीकरण के साथ जोड़ता है ताकि साफ संघनित पदार्थ को पुनर्प्राप्त किया जा सके और स्थिर क्रिस्टल का उत्पादन किया जा सके—जबकि भाप और बिजली की खपत को कम किया जा सके।
अपशिष्ट जल के लिए मल्टीपल इफेक्ट इवैपोरेशन क्यों?
वाष्पीकरण जलीय घोलों को केंद्रित करने के लिए सबसे व्यापक रूप से उपयोग की जाने वाली और मजबूत तकनीकों में से एक है। मल्टीपल इफेक्ट इवैपोरेटर (MEE) में, एक प्रभाव से वाष्प अगले के लिए हीटिंग माध्यम बन जाता है, जिससे थर्मल दक्षता में नाटकीय रूप से सुधार होता है। TVR (थर्मो-वाष्प रीकम्प्रेशन) या MVR (मैकेनिकल वाष्प रीकम्प्रेशन) आगे “मृत” वाष्प का पुन: उपयोग करता है, जिससे उपयोगिता की मांग कम हो जाती है। विशिष्ट चरणबद्ध संचालन उत्पाद के तापमान के संपर्क को सीमित करता है—उदाहरण के लिए, लगभग पहले चरण में 80 °C से लेकर अंतिम चरण में ≈40 °C.
कम OPEX
बढ़ते प्रभाव ताज़ी भाप की मांग को कम करते हैं; वैकल्पिक TVR/MVR बचत को और बढ़ाता है।
संगत अपशिष्ट गुणवत्ता
वैक्यूम क्रिस्टलीकरण ठोस पदार्थों के निर्माण को स्थिर करता है और डाउनस्ट्रीम हैंडलिंग में सुधार करता है।
कॉम्पैक्ट, साफ और रखरखाव योग्य
स्वच्छ निर्बाध पाइपिंग, कम निवास समय और CIP-अनुकूल आंतरिक भाग।
यह कैसे काम करता है
मल्टीपल इफेक्ट इवैपोरेशन
- प्रभावों की संख्या सीधे ऊर्जा अर्थव्यवस्था को चलाती है—अधिक प्रभाव, प्रति किलोग्राम वाष्पीकरण कम भाप।
- कच्ची भाप पहले प्रभाव को खिलाती है; उत्पन्न वाष्प बाद के प्रभावों के लिए हीटिंग मीडिया के रूप में झरना करते हैं।
- TVR या MVR को माध्यमिक वाष्प को रीसायकल करने और उपयोगिताओं को और कम करने के लिए एकीकृत किया जा सकता है।
सामग्री प्रक्रिया
- फ़ीड को फ़ीड पंप और EM फ्लोमीटर के माध्यम से सामने वाले प्रीहीटर तक पहुंचाया जाता है, फिर प्राथमिक फॉलिंग-फ़िल्म वाष्पीकरण के लिए पहले-प्रभाव हीटर के शीर्ष वितरक तक पहुंचाया जाता है।
- पहले प्रभाव के तल को द्वितीयक फॉलिंग-फ़िल्म वाष्पीकरण के लिए दूसरे-प्रभाव वितरक तक पंप किया जाता है।
- दूसरे प्रभाव के तल को तीसरे-प्रभाव वितरक तक पंप किया जाता है, तीसरे फॉलिंग-फ़िल्म पास के लिए (यदि लागू हो)।
- सांद्रता की ऑनलाइन निगरानी की जाती है (उदाहरण के लिए, हाइड्रोमीटर)। यदि ऑन-स्पेक है, तो उत्पाद टैंक में डिस्चार्ज करें; यदि ऑफ-स्पेक है, तो पुन: वाष्पीकरण के लिए पुन: परिचालित करें।
भाप प्रक्रिया
कच्ची भाप पहले-प्रभाव हीटर को गर्म करती है। प्रत्येक प्रभाव से माध्यमिक वाष्प अगले प्रभाव को गर्म करता है। टर्मिनल वाष्प को अंत कंडेनसर में संघनित किया जाता है; संघनित पदार्थ को संघनित पंप द्वारा हटा दिया जाता है।
कंडेनसेट और गैर-कंडेनसेबल
पहला-प्रभाव संघनित पदार्थ आने वाले फ़ीड को पहले से गर्म करता है ताकि कच्ची भाप की बचत हो सके। दूसरा/तीसरा-प्रभाव संघनित पदार्थों को संघनित पंप द्वारा डिस्चार्ज किया जाता है, जो शून्य-प्रदूषण डिस्चार्ज लक्ष्यों को पूरा करता है। गैर-कंडेनसेबल को अंत कंडेनसर तक रूट किया जाता है और वैक्यूम पंप द्वारा निकाला जाता है।
कार्य सिद्धांत चार्ट

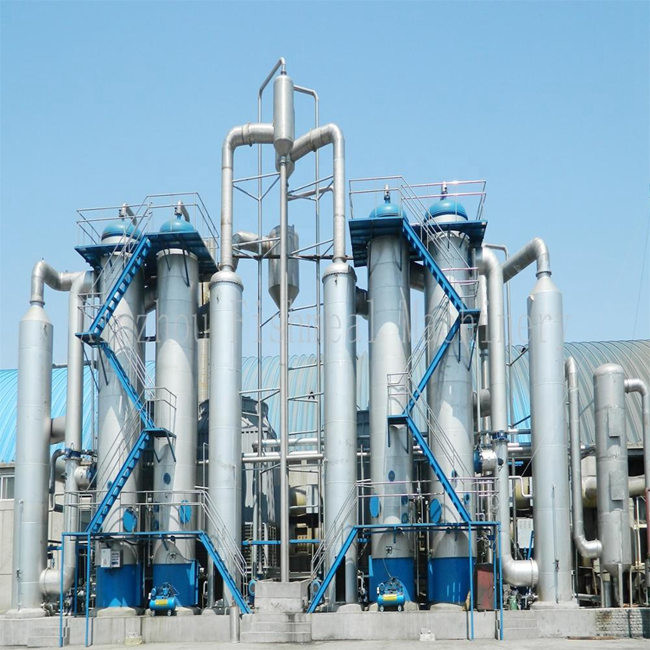

कार्यशाला स्थल
मुख्य विशेषताएं
- वाष्पीकरण क्षमता: 500 किग्रा/घंटा से 80 टी/घंटा (मानकीकृत रेंज); यह मॉडल: ≈1,600 एल/घंटा.
- सामग्री: SS304 या SS316L वैकल्पिक।
- बंद प्रक्रिया: वैक्यूम के तहत तेज़, कम तापमान वाला वाष्पीकरण।
- स्वच्छ डिजाइन: मिरर-पॉलिश निर्बाध पाइप; कम फाउलिंग; साफ करने में आसान (CIP)।
- भाप अर्थव्यवस्था: ≈1 किग्रा भाप वाष्पित कर सकती है 3.5–4.0 किग्रा पानी (विशिष्ट मल्टी-इफेक्ट)।
- कम तापमान ड्यूटी: माध्यमिक भाप का हिस्सा एकल प्रभाव में पुन: प्रेरित किया जा सकता है (उदाहरण के लिए, स्प्रे हॉट-प्रेशर पंप) ताकि ऑपरेटिंग तापमान कम हो सके।
- उच्च सांद्रता अनुपात: फॉलिंग फिल्म चिपचिपे फ़ीड, कम निवास समय, स्केल करने में कठिन सतहों को सक्षम करती है; अनुपात 1:5 तक विशिष्ट।
- स्वचालन: इंटरलॉक और हिस्टोरियन के साथ PLC/HMI; GMP-अनुकूल प्रबंधन।
- विन्यास योग्य: फ़ीड रसायन विज्ञान और क्लाइंट उपयोगिता लिफाफे के अनुरूप।
विशिष्ट थ्री-इफेक्ट फॉलिंग फिल्म इवैपोरेटर — विनिर्देश और तकनीकी पैरामीटर
| पैरामीटर / विनिर्देश | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| वाष्पीकरण क्षमता (किग्रा/घंटा) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
| कच्ची भाप की खपत (किग्रा/घंटा) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
| प्रत्येक प्रभाव का वैक्यूम डिग्री | पहला | 0 | |||||||||
| दूसरा | 448 | ||||||||||
| (mmHg) | तीसरा | 640 | |||||||||
| प्रत्येक प्रभाव का वाष्पीकरण तापमान | पहला | 99 | |||||||||
| दूसरा | 76 | ||||||||||
| तीसरा | 53 | ||||||||||
| वाष्पीकरण के लिए भाप का दबाव (MPa) | 0.6–1.0 (निरपेक्ष) | ||||||||||
| फ़ीड में ठोस सामग्री (%) | 6–7 (उदाहरण) | ||||||||||
| आउटलेट में ठोस सामग्री (%) | 42–48 (उदाहरण) | ||||||||||
डिलीवरी वर्कफ़्लो
फ़ीड और लक्ष्य → प्रक्रिया डिजाइन और गर्मी संतुलन → पायलट/ बेंच सत्यापन (वैकल्पिक) → विस्तृत इंजीनियरिंग और निर्माण → स्थापना और कमीशनिंग → प्रदर्शन परीक्षण और प्रशिक्षण → रखरखाव और स्पेयर रणनीति
अनुप्रयोग
के लिए आदर्श औद्योगिक अपशिष्ट जल सांद्रता, उच्च-लवणता खारा प्रबंधन, ZLD पूर्व उपचार, और संसाधन पुनर्प्राप्ति. वैक्यूम क्रिस्टलीकरण चरण असतत नमक क्रिस्टल और साफ संघनित पदार्थ का उत्पादन करता है जो पुन: उपयोग या अनुपालन योग्य निर्वहन के लिए उपयुक्त है।
अक्सर पूछे जाने वाले प्रश्न
Q1: अधिक प्रभाव जोड़ने से ऊर्जा की खपत कैसे कम होती है?
प्रत्येक अतिरिक्त प्रभाव पिछले प्रभाव के वाष्प को गर्मी स्रोत के रूप में पुन: उपयोग करता है, जिससे वाष्पीकरण के प्रति किलोग्राम विशिष्ट भाप की खपत कम हो जाती है।
Q2: क्या सिस्टम स्केलिंग या चिपचिपे फ़ीड को संभाल सकता है?
हाँ। फॉलिंग-फ़िल्म हाइड्रोडायनामिक्स, उचित वेग, और अनुकूलित ΔT स्केलिंग को कम करने में मदद करते हैं। CIP और मिरर-पॉलिश सैनिटरी ट्यूब फाउलिंग को और कम करते हैं।
Q3: मैं किस भाप अर्थव्यवस्था की उम्मीद कर सकता हूँ?
विशिष्ट मल्टी-इफेक्ट सिस्टम लगभग 3.5–4.0 किग्रा पानी/किग्रा भाप प्राप्त करते हैं, जो प्रभावों की संख्या और TVR/MVR के एकीकरण पर निर्भर करता है।
Q4: संघनित गुणवत्ता के बारे में क्या?
गैर-कंडेनसेबल के टर्मिनल संघनन और वैक्यूम हटाने से पुन: उपयोग के लिए उपयुक्त साफ संघनित पदार्थ मिलता है; गुणवत्ता फ़ीड विशेषताओं और डिज़ाइन विकल्पों पर निर्भर करती है।
