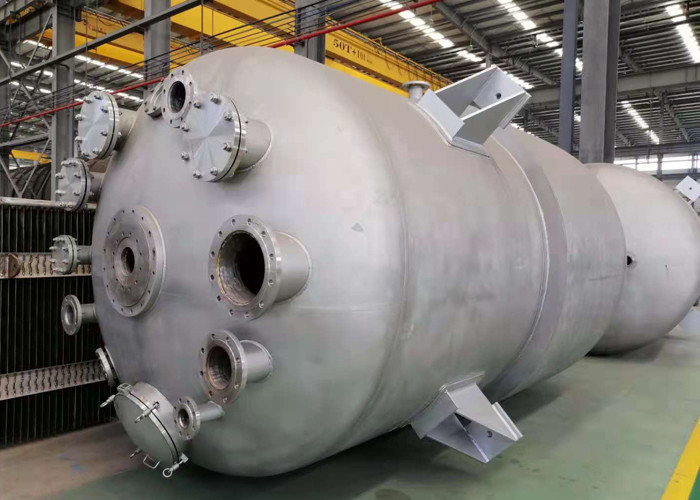

अपशिष्ट जल के लिए 100T / H समुद्री जल एकाधिक प्रभाव वैक्यूम बाष्पीकरण
| Name: | एकाधिक प्रभाव वैक्यूम बाष्पीकरण | Advantage: | ऊर्जा की बचत |
| Welding technology: | लेजर वेल्डिंग | Evaporation type: | गिरने वाली फिल्म |
| Condition: | नया | Characteristic: | ऊर्जा की बचत, लागत प्रतिस्पर्धी |
| Guaranteen: | 12 महीने | ||
| High Light: | 100 टी / एच एकाधिक प्रभाव वैक्यूम बाष्पीकरण,समुद्री जल एकाधिक प्रभाव वैक्यूम बाष्पीकरण,अपशिष्ट जल के लिए औद्योगिक वैक्यूम बाष्पीकरण |
||
समुद्री जल / औद्योगिक जल चीनी आपूर्तिकर्ता के लिए उच्च कुशल एकाधिक प्रभाव वैक्यूम बाष्पीकरण
एमवीआर विवरण
एमवीआर बाष्पीकरण कंप्रेसर के माध्यम से कम तापमान वाली भाप को संपीड़ित करता है, तापमान और दबाव बढ़ाता है, और थैलीपी बढ़ाता है, और फिर भाप की गुप्त गर्मी का पूरा उपयोग करने के लिए संक्षेपण के लिए हीट एक्सचेंजर में प्रवेश करता है।
स्टार्ट-अप को छोड़कर, पूरी वाष्पीकरण प्रक्रिया के दौरान कच्चे भाप के बिना बाष्पीकरणकर्ता से द्वितीयक भाप को कंप्रेसर द्वारा संपीड़ित किया जाता है, दबाव और तापमान में वृद्धि होती है, और थैलेपी बढ़ जाती है, और फिर इसे बाष्पीकरणकर्ता के हीटिंग कक्ष में भेजा जाता है। हीटिंग स्टीम के रूप में इस्तेमाल किया जा सकता है।सामग्री तरल को उबलते अवस्था में रखें, जबकि गर्म करने वाली भाप खुद ही पानी में संघनित हो जाती है।
इस तरह, पहले से छोड़ी गई भाप का पूरी तरह से उपयोग किया जाता है, गुप्त गर्मी को पुनर्प्राप्त किया जाता है, और थर्मल दक्षता में सुधार होता है।कच्चे भाप की अर्थव्यवस्था बहु-प्रभाव वाष्पीकरण के 30 प्रभावों के बराबर है।
मुख्य विशेषताएं:
एमवीआर बाष्पीकरण ऊर्जा बचत तकनीक बाष्पीकरण की सबसे उन्नत अंतरराष्ट्रीय तकनीक है, केवल कुछ जीवित भाप की आवश्यकता होती है (जब बाष्पीकरण शुरू करने के लिए कुछ जीवित भाप की आवश्यकता होती है, सामान्य चलने के दौरान लगभग कोई जीवित भाप की आवश्यकता नहीं होती है), जो व्यवसाय संचालन लागत को बहुत कम करता है, पर्यावरण प्रदूषण को कम करता है।
कंप्रेसर आपूर्ति गर्मी स्रोत को अपनाने के कारण, पारंपरिक वाष्पीकरण की तुलना में थोड़ा तापमान अंतर होता है, और मध्यम वाष्पीकरण प्राप्त कर सकता है, उत्पाद की गुणवत्ता में काफी सुधार होता है और दूषण को कम करता है।
कंडेनसर की आवश्यकता नहीं है या केवल छोटे आकार के कंडेनसर की आवश्यकता है, संरचना और प्रक्रिया काफी सरल है, यह पूर्ण स्वचालित संचालन, निरंतर चलने, सुरक्षा और विश्वसनीय हो सकती है।
सीआईपी स्वच्छ पाइपलाइन से लैस यह वाष्पीकरण आंतरिक प्रणाली, जो जगह में साफ, संचालित करने में आसान और मृत कोण के बिना प्राप्त कर सकती है।
इस बाष्पीकरण में कम तापमान (50-100 ℃) के तहत तरल सामग्री को वाष्पित किया जा सकता है, तरल सामग्री एक समान है और बिना चलने वाली सामग्री के, आसान कोकिंग नहीं, सामग्री हीटिंग विकृतीकरण न्यूनतम है।
100% पुनर्चक्रण माध्यमिक भाप गुप्त गर्मी के उपयोग के कारण, पूरी तरह से जीवित भाप के उपयोग से बचें, इसलिए भाप की खपत बहुत कम हो जाती है।
गर्मी के प्रति संवेदनशील सामग्री के लिए वैक्यूम पंप के साथ इस्तेमाल किया जा सकता है, जो वैक्यूम के तहत पूर्ण दबाव के करीब किया जा सकता है, ताकि कम तापमान वाष्पीकरण का एहसास हो सके, न्यूनतम वाष्पीकरण तापमान 50 ℃ हो सकता है।
सरल प्रक्रिया नियंत्रण और स्वचालन - द्रव प्रतिधारण की छोटी मात्रा के कारण, गिरने वाली फिल्म बाष्पीकरण को विभिन्न वैक्यूम डिग्री / खिला क्षमता / एकाग्रता / तापमान के अनुसार बदला जा सकता है, जो उत्पादों की स्थिर गुणवत्ता के लिए बुनियादी शर्तें हैं।
संक्षेप में एमवीआर प्रणाली की उपलब्धियां इस प्रकार हैं:
1. ऊर्जा की बचत: उच्च तापीय क्षमता, ऊर्जा की बचत, कम बिजली की खपत, ऊर्जा की खपत पारंपरिक बाष्पीकरण के लगभग 1/6 से 1/5 है।संचालन लागत को काफी कम करें
2. पर्यावरण संरक्षण
3. कम परिचालन लागत: केवल पारंपरिक बाष्पीकरणकर्ता एक तिहाई से आधा
4. वाष्पीकरण तापमान कम है, स्टेनलेस स्टील उपकरण जंग के लिए मुश्किल है, पैमाने पर मुश्किल है, गर्मी-संवेदनशील सामग्री के लिए बहुत उपयुक्त है
5. स्वचालित: पूरे सिस्टम को भरने, प्रीहीटिंग, वाष्पीकरण, सफाई, रखरखाव और अन्य चरणों से स्वत: नियंत्रण का एहसास हुआ।मानवीय त्रुटि से बचें, श्रम लागत कम करें, उत्पाद की गुणवत्ता में सुधार करें
6. छोटे पदचिह्न
7. बॉयलर की खरीद, चिमनी निर्माण निवेश और रखरखाव लागत से बचना
संचालन लागत तुलना
उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन तालिका में दिखाया गया है।
कागज अपशिष्ट जल के उपचार के लिए दो वाष्पीकरण प्रक्रियाओं का संचालन।
| मद | 5 प्रभाव स्टेशन | संयुक्त वाष्पीकरण प्रक्रिया | ||
| एमवीआर पूर्व एकाग्रता | 5-प्रभाव वाष्पीकरण स्टेशन | |||
| वाष्पीकरण पानी (टी / एच) | 100 | 64.28 | 35.72 | |
| आने वाली एकाग्रता (%) | 10 | 10 | 20 | |
| बाहर एकाग्रता (%) | 45 | 20 | 45 | |
| बाष्पीकरण क्षेत्र (㎡) | 10000 | 8500 | 4000 | |
| संघनित्र क्षेत्र (㎡) | 800 | / | 300 | |
| उपभोग | भाप (टी/एच) | 25 | / | 9 |
| बिजली (किलोवाट / घंटा) | 500 | 1600 | 180 | |
| पानी (टी / एच) | 900 | / | 350 | |
| परिचालन लागत | आरएमबी/घंटा | 4500 | 960 | 1633 |
| आरएमबी / टी जल वाष्पीकरण क्षमता | 45 | 25.93 | ||
| आरएमबीएक्स10000/दिन | 10.8 | 6.2 | ||
| आरएमबीx10000/वर्ष (340 दिन) | 3672 | 2115 | ||
नोट: संचालन लागत अनुमान में: भाप 150 आरएमबी / टी, बिजली 0.6 आरएमबी / किलोवाट, पानी 0.5 आरएमबी / टी।
संयुक्त वाष्पीकरण प्रक्रिया उपकरण का निवेश बढ़ा: बाष्पीकरणकर्ता (2500 एम 2) 375x10000 आरएमबी;एमवीआर कंप्रेसर 400x10000 आरएमबी, कुल 775x10000 आरएमबी
संयुक्त वाष्पीकरण प्रक्रिया की वार्षिक परिचालन लागत में कमी: 3672-2115 = 1557 (10000RMB)
संयुक्त वाष्पीकरण प्रक्रिया की निवेश वृद्धि पेबैक अवधि: 755 1557 = 0.5 वर्ष
यह देखा जा सकता है कि एक उदाहरण के रूप में 100t / h के पैमाने को लेते हुए, संयुक्त वाष्पीकरण प्रक्रिया आधे साल में बढ़े हुए निवेश की वसूली कर सकती है, और भविष्य में हर साल 1557 (10000 RMB) बचा सकती है, जिसमें काफी आर्थिक लाभ होंगे।
हैंडलिंग क्षमता 100T / h तक हो सकती है, जिसमें छोटे फर्श की जगह, कॉम्पैक्ट संरचना, स्थिर संचालन आदि जैसे फायदे हैं।
कार्य सिद्धांत ड्राइंग

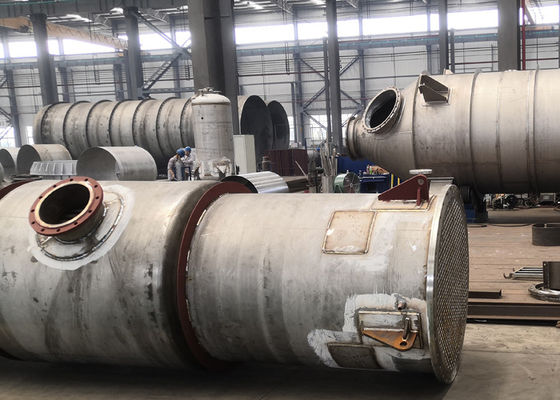

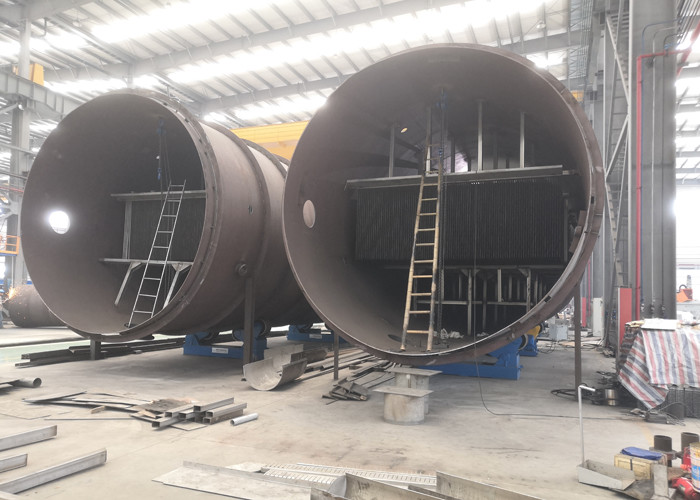

हमारी उत्पादन क्षमता और प्रमाण पत्र
