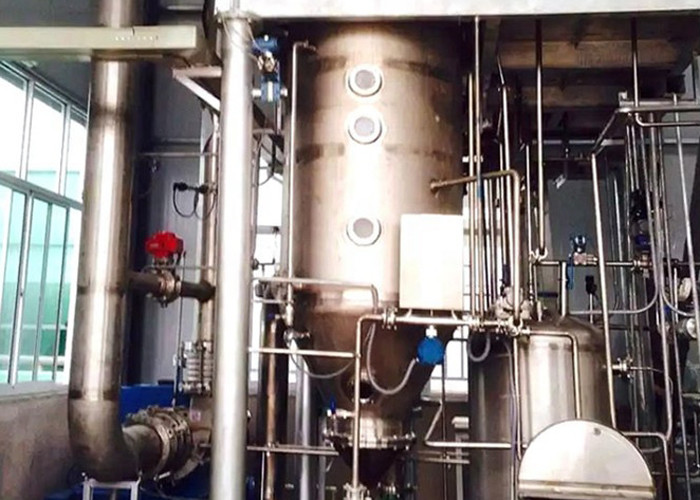

अपशिष्ट जल एकाग्रता के लिए एमवीआर मैकेनिकल वाष्प पुनर्संपीड़न बाष्पीकरण

अपशिष्ट जल एकाग्रता के लिए एमवीआर यांत्रिक वाष्प संपीड़न

काम के सिद्धांत
स्टीम सेंट्रीफ्यूगल कंप्रेसर या अन्य स्टीम कम्प्रेशन डिवाइस का उपयोग करके सेकेंडरी स्टीम को कंप्रेस करें ताकि यह सुनिश्चित हो सके कि इसके भौतिक गुण हीटिंग स्टीम की आवश्यकताओं को पूरा करते हैं;वाष्पीकरण जो इसे हीटिंग स्टीम के रूप में उपयोग करता है, मशीन चालू होने पर केवल ताजा भाप आपूर्ति की आवश्यकता होती है।सामान्य ऑपरेशन में प्रवेश करने के बाद, नई भाप की आपूर्ति करने की आवश्यकता नहीं होती है और न ही (या बहुत कम) द्वितीयक भाप को संघनन की आवश्यकता होती है।इसलिए एमवीआर वाष्पीकरण भाप की मांग को काफी हद तक कम कर देता है लेकिन अधिक बिजली की खपत करता है।

विशेषताएं
ऊर्जा की बचत: उच्च तापीय क्षमता, ऊर्जा की बचत, कम ऊर्जा खपत, ऊर्जा की खपत
1t पानी का वाष्पीकरण पारंपरिक बाष्पीकरण का लगभग 1/5 से 1/3 है।
पर्यावरण संरक्षण: भाप बॉयलर पर निर्भरता से पूरी तरह से छुटकारा पाएं, यांत्रिक वाष्प पुनर्संपीड़न वाष्पीकरण बिजली से शुरू हो सकता है। बॉयलर के बिना, कोयले को जलाने की जरूरत नहीं है, भाप की एक छोटी मात्रा, ठंडा पानी की एक छोटी मात्रा।
संचालन लागत कम है: कम ऊर्जा खपत के कारण, पूरे बाष्पीकरण की परिचालन लागत पारंपरिक बाष्पीकरणकर्ता का केवल 1/3 से 1/2 है।
छोटा क्षेत्र: सिस्टम में उच्च घनी यांत्रिक संरचना होती है, इसलिए कवर क्षेत्र पारंपरिक बाष्पीकरण के 50% से कम होता है।
हल्का वाष्पीकरण: कम तापमान वाष्पीकरण, गर्मी हस्तांतरण तापमान अंतर कम है, इसलिए सिस्टम को स्केल करना आसान नहीं है।
स्वचालन की उच्च डिग्री: स्वचालन की उच्च डिग्री, सरल ऑपरेशन, संचालित करने में आसान।

यांत्रिक वाष्प पुनर्संपीड़न (MVR) बाष्पीकरणकर्ता
यांत्रिक वाष्प पुनर्संपीड़न पारंपरिक प्रणालियों की तुलना में वाष्पीकरण प्रक्रिया में उपयोग की जाने वाली ऊर्जा को 90% तक कम कर देता है।
यह वाष्प में निहित ऊष्मा ऊर्जा का पुन: उपयोग करके काम करता है। यह ऊर्जा अन्यथा बर्बाद हो जाएगी। एक विशिष्ट गिरने वाली फिल्म वाष्पीकरण संयंत्र में फ़ीड तरल एक ऊर्ध्वाधर कक्ष के शीर्ष में प्रवेश करता है जिसे कैलेंड्रिया कहा जाता है। तरल बड़ी संख्या में ऊर्ध्वाधर में फैला हुआ है ट्यूब जैसे-जैसे नीचे की ओर बहती है, ट्यूब के अंदर एक फिल्म बनाने की प्रवृत्ति होती है। कैलेंड्रिया के ऊपर और नीचे के हिस्सों के बीच एक सीलबंद होता है जहां ट्यूब उच्च तापमान वाष्प के जैकेट से गुजरती हैं। यह खंड एक के रूप में कार्य करता है हीटिंग एक्सचेंजर।चूंकि गर्म वाष्प ट्यूबों के बाहर संघनित होता है, यह गुप्त गर्मी छोड़ता है जो ट्यूबों में फ़ीड तरल का तापमान बढ़ाता है। जब तक फ़ीड तरल ट्यूब के नीचे छोड़ देता है, तब तक अधिकांश पानी वाष्पित हो चुका होता है एक केंद्रित चिपचिपा तरल। जो पानी वाष्पित हो गया है वह ट्यूब को वाष्प के रूप में छोड़ देता है। कैलेंड्रिया के निचले भाग में, कुछ केंद्रित तरल इकट्ठा होते हैं और निकाले जा सकते हैं, गर्म मिश्रण एक कूलर कक्ष में जाता है जिसे विभाजक कहा जाता है जहां अधिक सांद्र तरल नीचे की ओर गिरता है और वाष्प ऊपर की ओर बढ़ जाता है। इस वाष्प में अब अधिकांश ऊर्जा होती है जिसे शुरू में सिस्टम में खिलाया गया था।
टर्बो फैन सेपरेटर से वाष्प को चूसता है और इसे फिर से संपीड़ित करता है, दबाव बढ़ाता है और तापमान को उस बिंदु तक बढ़ाता है जहां वाष्प को एक बार फिर गर्मी के स्रोत के रूप में इस्तेमाल किया जा सकता है। इकाई बेहद मजबूत है, गैस तंग टर्बो प्रशंसक एमवीसी वाष्पीकरण प्रक्रिया के दबाव, तापमान और मात्रा के लिए आदर्श रूप से अनुकूल है। इसके दिल में एक जेट एयरलाइनर की गति से 1000 किमी / घंटा से अधिक की टिप वेग के साथ एक अल्ट्रा हाई स्पीड इंपेलर है। रोटर में शायद उच्चतम टिप है कभी भी निर्मित किसी भी वेल्डेड प्ररित करनेवाला का वेग। फिर से गर्म वाष्प को कैलेंड्रिया में वापस खिलाया जा सकता है ताकि अधिक फ़ीड तरल को वाष्पित करने के लिए आवश्यक गर्मी ऊर्जा प्रदान की जा सके क्योंकि यह ट्यूबों से गुजरता है। यांत्रिक वाष्प संपीड़न प्रक्रिया एक उच्च ऊर्जा कुशल है और वाष्प में निहित गुप्त गर्मी को बनाए रखने और पुन: उपयोग करने का लागत प्रभावी तरीका। ऊर्जा जो अन्यथा बर्बाद हो जाती है। एक बार प्रक्रिया शुरू हो जाने और वें तापमान को लाने के बाद केवल ऊर्जा इनपुट की आवश्यकता होती हैटर्बो पंखे को चलाने के लिए icity।
जैसे-जैसे ऊर्जा की लागत बढ़ती है, यांत्रिक वाष्प पुनर्संपीड़न (एमवीआर) बाष्पीकरणकर्ताओं का उपयोग भी बढ़ गया है।एमवीआर प्रौद्योगिकी का उपयोग करके संभव ऊर्जा बचत महत्वपूर्ण है।मिल में ताजे पानी की खपत को कम करने के लिए स्वच्छ घनीभूत उत्पादन करते समय एमवीआर बाष्पीकरण बहुत कम विशिष्ट ऊर्जा खपत के साथ संचालित करने के लिए डिज़ाइन किया गया है।

एमवीआर अनुप्रयोग
एमवीआर ऊर्जा-बचत, कम तापमान वाली वाष्पीकरण तकनीक सरल बाष्पीकरणकर्ताओं की जगह लेती है।एमवीआर का व्यापक रूप से कई अनुप्रयोगों में उपयोग किया जाता है, जिनमें निम्न शामिल हैं:
औद्योगिक अपशिष्ट जल उपचार के लिए शून्य तरल निर्वहन
वाष्पीकरण, क्रिस्टलीकरण और शुद्धिकरण के लिए रासायनिक उद्योग
नमक नमकीन सांद्रता
आरओ नमकीन सांद्रता
पेय उद्योग (दूध, रस, चीनी, आदि) एकाग्रता
खाद्य उद्योग (एमएसजी, सोया, प्रोटीन, चीनी) एकाग्रता
फार्मास्युटिकल उद्योग (दवाएं, विटामिन) एकाग्रता



कार्य सिद्धांत ड्राइंग

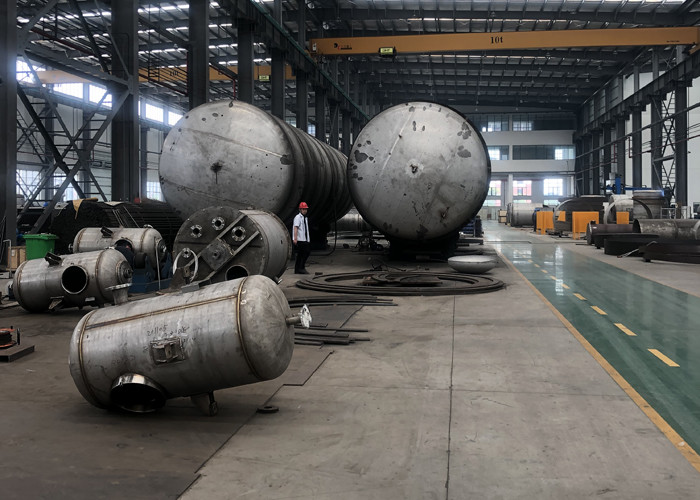

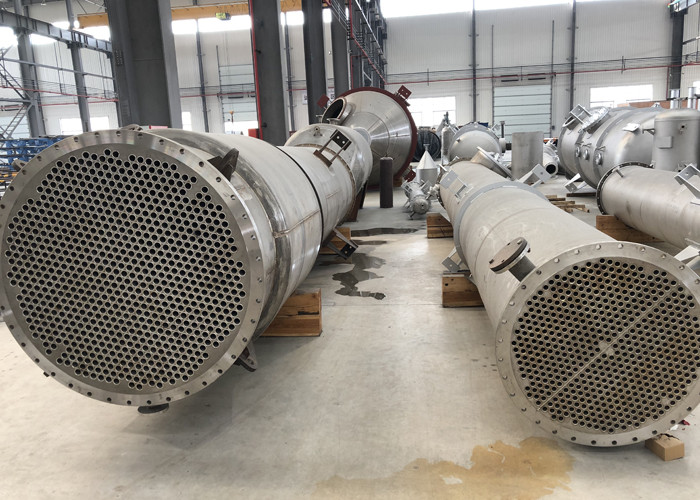

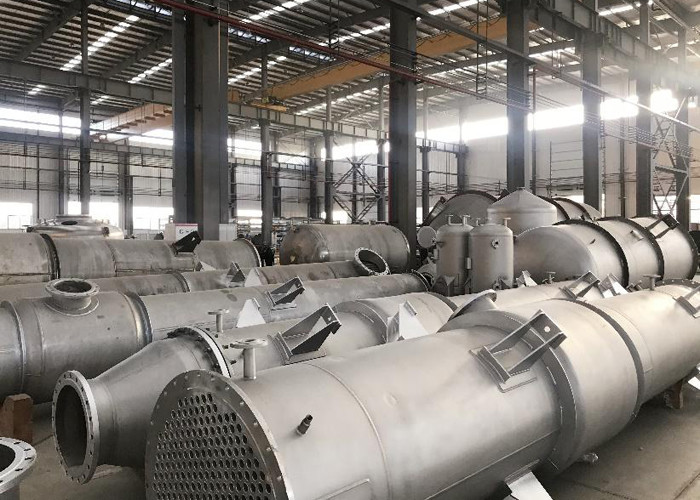

मशीनिंग और कोडांतरण कार्यशाला






टैग: ऊर्जा की बचत एमवीआर बाष्पीकरण;एमवीआर औद्योगिक बाष्पीकरण
