यांत्रिक वाष्प संपीड़न (एमवीआर) के लिए अनुकूलित तकिया प्लेट गर्मी हस्तांतरण उपकरण
एमवीआर विवरण
यांत्रिक वाष्पीकरण पुन: संपीड़न प्रणाली, जिसे एमवीआर कहा जाता है, जो सिद्धांत उच्च दक्षता वाले भाप कंप्रेसर द्वारा बाष्पीकरण द्वारा उत्पन्न दूसरी भाप को संपीड़ित करना है;यह प्रक्रिया विद्युत ऊर्जा को ताप ऊर्जा में स्थानांतरित करती है और दूसरी भाप के दबाव और तापमान को उच्च करती है।उच्च तापमान वाली दूसरी भाप को वाष्पीकरण के लिए उत्पाद को गर्म करने के लिए वाष्पीकरण कक्ष में भेजा जाएगा।तो दूसरी भाप के वाष्पीकरण की गुप्त गर्मी को गोलाकार रूप से इस्तेमाल किया जा सकता है।कम ऊर्जा का उपयोग करना जो कि कम्प्रेसर ब्लेड व्हील की यांत्रिक ऊर्जा है, संपीड़न ताप पंप के रूप में, ऊर्जा को हीटिंग माध्यम में जोड़ा जाता है और हीटिंग प्रक्रिया में गोलाकार रूप से उपयोग किया जाता है।इस परिस्थिति में, पहले भाप को हीटिंग माध्यम के रूप में जोड़ने की आवश्यकता नहीं है।
एमवीआर बाष्पीकरण घटक:
बाष्पीकरण करनेवाला:
बाष्पीकरण के अंदर की तरल सामग्री को वाष्पीकरण के लिए भाप द्वारा गर्म किया जाता है।विभिन्न तरल सामग्री विशेषताओं के अनुसार विभिन्न प्रकार के बाष्पीकरणकर्ता चुनें।
विभाजक (क्रिस्टलाइज़र):
वाष्प और तरल को अलग करने के लिए उपयोग करें, विभिन्न तरल विशेषताओं के अनुसार अलग-अलग प्रकार के विभाजक (क्रिस्टलाइज़र) का चयन करें, जैसे सामान्य विभाजक, गुरुत्वाकर्षण विभाजक, विशेष डिज़ाइन विभाजक (क्रिस्टलाइज़र)।
वैक्यूम प्रणाली:
पूरे सिस्टम को वैक्यूम डिग्री रखने के लिए उपयोग करें, कुछ हवा, स्थिर गैस, बाष्पीकरणकर्ता से गैस का तरल प्रवेश, ताकि पूरे सिस्टम को स्थिर वाष्पीकरण प्रक्रिया प्राप्त हो सके।
पंप:
तरल और केंद्रित तरल को स्थानांतरित करने के लिए उपयोग करें।विभिन्न तरल सुविधाओं के अनुसार केन्द्रापसारक पंप, विस्थापन पंप, पेंच पंप जैसे विभिन्न पंपों का चयन करें।
कंप्रेसर:
हीटिंग स्रोत की आपूर्ति के लिए माध्यमिक वाष्प को संपीड़ित करने के लिए उपयोग करें, माध्यमिक वाष्प थैलेपी में सुधार करें।विभिन्न प्रवाह और संपीड़न अनुपात के अनुसार अलग-अलग कंप्रेसर चुनें, दबाव बढ़ने की स्थिति में, मल्टीस्टेज कंप्रेसर का उपयोग श्रृंखला में किया जा सकता है।
नियंत्रण प्रणाली:
एमवीआर वाष्पीकरण प्रणाली नियंत्रण केंद्र, नियमित मोटर गति, नियंत्रण वाल्व, प्रवाह मीटर, तापमान और दबाव द्वारा, स्वचालित वाष्पीकरण, सफाई, संचालन बंद करने आदि का एहसास करने के लिए।स्वचालित अलार्म, स्वचालित सुरक्षा प्रणाली क्षतिग्रस्त नहीं है, गतिशील संतुलन रखें।
सफाई व्यवस्था:
बाष्पीकरण की अवधि के बाद अलग-अलग तरल, शायद स्केलिंग घटना, सामान्य बोलना, 99% पैमाने को रासायनिक विलायक जोड़कर हटाया जा सकता है, और सीआईपी को सीटू में साफ कर सकते हैं या साफ करने के लिए अलग कर सकते हैं।
आवेदन की गुंजाइश:
यांत्रिक वाष्प संपीड़न (एमवीआर) बाष्पीकरण, दूध, ग्लूकोज, कार्बनिक अम्ल, वीसी, जाइलोज, दवा, रसायन और जैविक इंजीनियरिंग, पर्यावरण इंजीनियरिंग, अपशिष्ट रीसाइक्लिंग, कागज बनाने, कम तापमान एकाग्रता के लिए नमक उद्योग के लिए उपयुक्त है।
सर्वोत्तम संभव ऊर्जा दक्षता
बहु-प्रभाव वाले बाष्पीकरणकर्ताओं की तुलना में, एमवीआर बाष्पीकरणकर्ता काफी कम ऊर्जा की खपत करते हैं।
गैर-फोमिंग डिजाइन
बाष्पीकरण के अंदर कम वाष्प वेग, कम कतरनी दर, और मुक्त प्रवाह गिरने वाली फिल्म निर्माण फोम निर्माण को कम करने में डिजाइन के फायदे हैं।यह एमवीआर बाष्पीकरणकर्ताओं में विशेष रूप से महत्वपूर्ण है, न केवल स्वच्छ घनीभूत के उत्पादन को अधिकतम करने के लिए, बल्कि कंप्रेसर या पंखे की सुरक्षा के लिए भी।
गैर प्लगिंग डिजाइन
लैमेलस पर शराब का समान शराब वितरण, और लैमेला सतह के डिंपल आकार द्वारा बनाई गई शराब का निरंतर पुनर्वितरण, पूरी तरह से गीली हीटिंग सतह सुनिश्चित करता है और स्थानीय स्केलिंग या शराब की अधिक सांद्रता को खत्म करता है।लैमेला हीटिंग सतह यह सुनिश्चित करती है कि पानी में घुलनशील स्केलिंग को एक साधारण कमजोर पड़ने वाले धोने से धोया जा सकता है, जिससे सफाई के लिए समय लेने वाली और महंगी आउटेज की आवश्यकता समाप्त हो जाती है।
सबसे साफ घनीभूत
बाष्पीकरण नलिकाओं और लैमेलस में अत्यधिक कुशल घनीभूत अलगाव, साथ ही बेईमानी से घनीभूत अंशों की एकीकृत स्ट्रिपिंग, स्वच्छ और पुन: उपयोग योग्य पानी का उत्पादन करती है।
| नाम | तकिया प्लेट श्रृंखला | शेल और ट्यूब हीट एक्सचेंजर | वियोज्य प्लेट हीट एक्सचेंजर | सर्पिल प्लेट हीट एक्सचेंजर |
| तापमान सीमा संचालित करना | <800℃ | <800℃ | <170℃ | <350℃ |
| अधिकतम दबाव | <60 बार | <200 बार | <32 बार | <25 बार |
| पानी के लिए गर्मी हस्तांतरण गुणांक [डब्ल्यू / एम 2 · ℃] | 3500 | 2700 | 5600 | 2000 |
| वायु और जल ताप विनिमय का अनुप्रयोग | फिट | फिट | फिट नहीं है | आंशिक फिट |
| टैंक या पानी में विसर्जन | फिट | आंशिक फिट | फिट नहीं है | फिट नहीं है |
| टैंक और रिएक्टर की वेल्डिंग | उपयुक्त | लागू नहीं | लागू नहीं | लागू नहीं |
| मौजूदा रिएक्टर और अन्य उपकरणों में स्थापित करें | लचीला आवेदन | आंशिक लागू | लागू नहीं | लागू नहीं |
| सभी वेल्डेड निर्माण | उपयुक्त | उपयुक्त | लागू नहीं | लागू नहीं |
| भारी दूषित तरल पदार्थ और अन्य अनुप्रयोग | उपयुक्त | उपयुक्त | आंशिक लागू | उपयुक्त |
| वजन प्रति इकाई क्षेत्र | कम | उच्च | कम | उच्च |
| गिरने वाली फिल्म, कंडेनसर और बाष्पीकरणकर्ता | फिट | फिट | आंशिक फिट | आंशिक फिट |

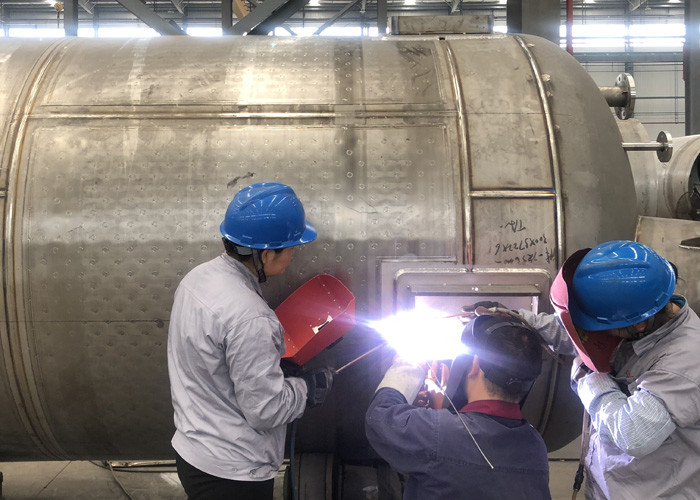

ड्राइंग पर काम कर रहा है

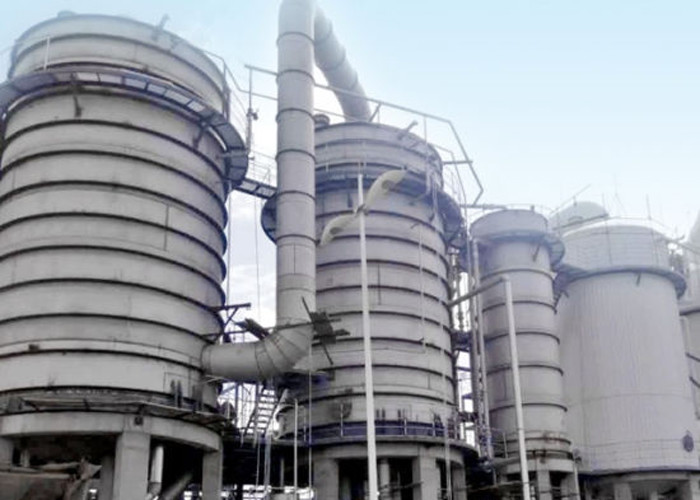

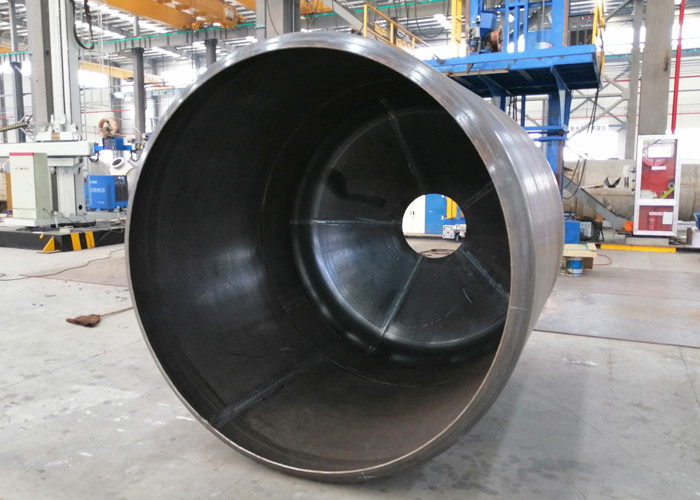

कार्यशाला स्थल
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
