अवलोकन
एक तकिया प्लेट (जिसे डिंपल या कैविटी हीट-एक्सचेंज प्लेट भी कहा जाता है) को दो मेटल शीट से बनाया जाता है-आमतौर पर स्टेनलेस स्टील-लेज़र-वेल्डेड और फिर आंतरिक प्रवाह चैनल बनाने के लिए फुलाया जाता है। जब एक क्रिस्टलाइज़र में एकीकृत किया जाता है, तो ये प्लेटें स्थिर, नियंत्रणीय थर्मल ग्रेडिएंट्स के साथ सुपरसेटेशन और क्रिस्टल ग्रोथ को चलाने के लिए ठीक से गर्मी को हटाती हैं या जोड़ती हैं।
नोट: पृष्ठ किसी भी विशिष्ट विक्रेता के मालिकाना डेटा के बजाय इंजीनियरिंग सिद्धांतों और कॉन्फ़िगरेशन विकल्प प्रस्तुत करता है। अंतिम कर्तव्य, क्षेत्र और हाइड्रोलिक्स की पुष्टि परियोजना-विशिष्ट डिजाइन और परीक्षण द्वारा की जानी चाहिए।
पिलो प्लेट सेक्शन (लेजर-वेल्डेड)
लेजर-वेल्डेड "तकिया" चैनल टर्बुलेंस और सतह क्षेत्र को बढ़ाते हैं, जिससे निर्माण कॉम्पैक्ट और स्वच्छ रखते हुए गर्मी हस्तांतरण में सुधार होता है।
यह काम किस प्रकार करता है
प्रक्रिया चरणों
- फ़ीड प्रेप:लक्ष्य शुद्धता के लिए फ़िल्टर और कंडीशन ब्राइन।
- थर्मल नियंत्रण:नियंत्रित सुपरसेटेशन (शीतलन या आंशिक वाष्पीकरण) बनाने के लिए तकिया प्लेटों के अंदर हीटिंग/कूलिंग मीडिया को परिचालित करें।
- न्यूक्लिएशन और ग्रोथ:वांछित क्रिस्टल की आदत और आकार वितरण को प्राप्त करने के लिए स्थिर तापमान और निवास समय बनाए रखें।
- ठोस -तरल पृथक्करण:माँ शराब से अलग क्रिस्टल; विनिर्देशन के लिए धोएं और सूखा।
क्यों तकिया प्लेटें
- उच्च गर्मी-हस्तांतरण क्षेत्र घनत्व
- चिकनी चैनलों के साथ कम फाउलिंग ज्यामिति
- मजबूत, पूरी तरह से वेल्डेड निर्माण
- टैंक, दीवारों या विसर्जन पैनलों के लिए लचीली आकृतियाँ

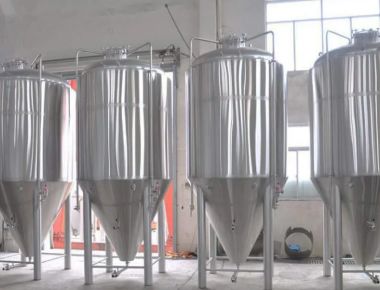

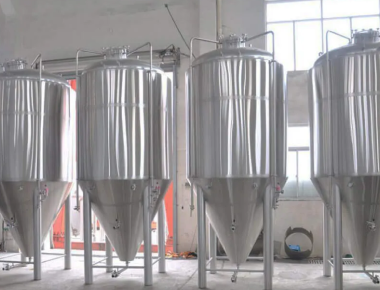

कूलिंग क्रिस्टलाइज़र - औद्योगिक उदाहरण
पिलो प्लेटों को लवण और संबंधित उत्पादों के लिए औद्योगिक क्रिस्टलीज़र में नियंत्रित शीतलन को चलाने के लिए जैकेट, विसर्जन पैनल, या दीवार लाइनर के रूप में इस्तेमाल किया जा सकता है।
अनुप्रयोग
- समुद्री नमक और नमकीन क्रिस्टलीकरण
- औद्योगिक नमक वसूली और ZLD पॉलिशिंग
- संक्षारण प्रतिरोधी सामग्री के साथ प्रोसेस ब्राइन्स (NaCl, मिश्रित लवण)
- पूर्ण पैमाने पर निरंतर या बैच क्रिस्टलीकरण के लिए पायलट
अभियांत्रिकी और विकल्प
सामग्री में आमतौर पर स्टेनलेस स्टील्स (जैसे, 304/316L) या उच्चतर मिश्र धातु/डुप्लेक्स ग्रेड क्लोराइड-समृद्ध या कठोर वातावरण के लिए शामिल हैं। प्लेट ज्यामिति (वेल्ड रिक्ति, एम्बॉस ऊंचाई, प्रवाह पथ) गर्मी-हस्तांतरण गुणांक और दबाव ड्रॉप को संतुलित करने के लिए सिलवाया जाता है। थर्मल कर्तव्यों, मीडिया चयन (गर्म पानी, भाप, थर्मल तेल, ठंडा पानी), और क्लीन-इन-प्लेस रणनीतियों को प्रति फ़ीड रसायन विज्ञान और लक्ष्य क्रिस्टल गुणवत्ता को इंजीनियर किया जाता है।
विस्तृत आकार (ड्यूटी, क्षेत्र, oft, फाउलिंग भत्ता, हाइड्रोलिक्स) के लिए, हम फ़ीड assays, ऑपरेटिंग तापमान, उपयोगिताओं और उत्पादन लक्ष्यों को प्राप्त करने के बाद एक परियोजना-विशिष्ट डिजाइन पैकेज प्रदान करते हैं।

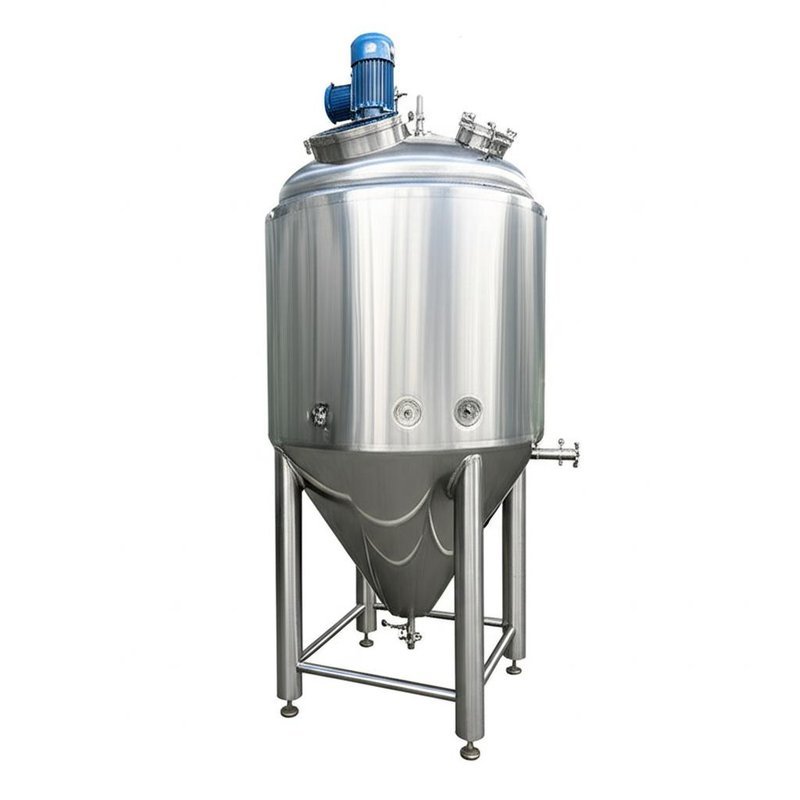

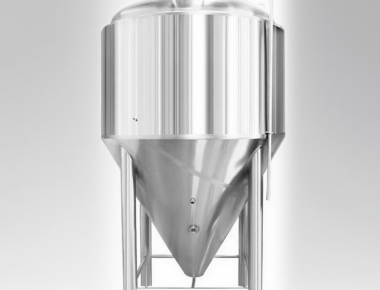

तकिया प्लेट जैकेटेड पोत
तकिया प्लेटों के साथ जैकेट किए गए टैंक क्रिस्टलीकरण और मां-तरल टैंक के लिए समान गर्मी प्रवाह प्रदान करते हैं, स्थिर विकास और प्रजनन योग्य क्रिस्टल आकार वितरण का समर्थन करते हैं।
गुणवत्ता, सफाई और संचालन
- क्रिस्टल गुणवत्ता:आदत और आकार को ट्यून करने के लिए नियंत्रित शीतलन/वाष्पीकरण; मां की शराब से बचें।
- स्वच्छता:चिकनी वेल्डेड चैनल और हटाने योग्य/सुलभ पैनल स्केलिंग के खिलाफ आवधिक सफाई का समर्थन करते हैं।
- स्वचालन:तापमान, निवास समय, और घोल घनत्व की निगरानी उत्पादन और ऊर्जा उपयोग को स्थिर करती है।
