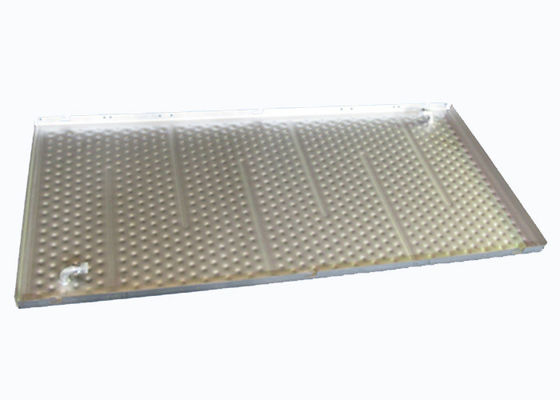

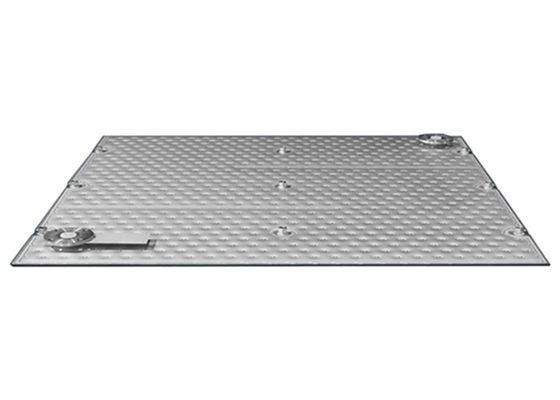

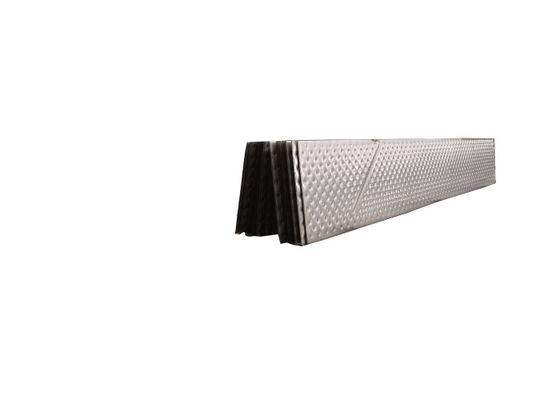

दूध कूलिंग टैंक, आइस मेकर, कोल्ड स्टोरेज के लिए आईएसओ सिंगल डबल एम्बॉस्ड लेजर वेल्डेड पिलो प्लेट
लेजर वेल्डेड तकिया प्लेट
1. एक तरफ तकिये के साथ पिलो प्लेट तब बनती है जब एक पतली प्लेट को मोटी प्लेट पर लेजर वेल्ड किया जाता है और तकिए के फुलाने के दौरान मोटी प्लेट ख़राब नहीं होती है।तो एक तकिया प्लेट जहां -2- पतली प्लेट एक तकिए के साथ विकृत हो गई है और मोटी प्लेट अभी भी सपाट है या लुढ़का हुआ त्रिज्या में है, उसे सिंगल एम्बॉस्ड पिलो प्लेट कहा जाता है।
2. दोनों तरफ डबल उभार वाली पिलो प्लेट तब बनती है जब दो समान रूप से मोटी प्लेटों को एक साथ वेल्ड किया जाता है, पिलो प्लेट की मुद्रास्फीति के दौरान, दोनों प्लेट एक ही बनाते हैं।दोनों तरफ समान रूप से फुलाए गए तकिए वाली एक तकिया प्लेट को "डबल उभरा हुआ तकिया प्लेट" कहा जाता है।
विशेषता
| उच्च दबाव क्षमता (≥5MPa) | विरोधी हमले |
| कॉम्पैक्ट संरचना | आकार में डिजाइन किया जा सकता है |
| उच्च गर्मी हस्तांतरण | कम प्रवाह प्रतिरोध |
| एकल टुकड़े का अधिकतम आकार: 2000 * 12000 मिमी | साफ करने के लिए आसान |
लाभ
पिलो प्लेट्स/डिंपल प्लेट्स के फायदे
1. उच्च गुणवत्ता वाले वेल्डिंग के कारण लीक की कम संभावना।
2. कम प्रवाह दर पर उच्च गर्मी हस्तांतरण गुणांक।
3. ऊर्जा हस्तांतरण / डिंपल पैटर्न में उच्च दक्षता बेहतर प्रवाह को सक्षम करती है जिसके परिणामस्वरूप उच्च ऊर्जा दक्षता होती है।
4. तकिया प्लेट संरचना में एकीकृत है, जिससे इसे अतिरिक्त ताकत मिलती है।
5. आवेदन के अनुसार कोई भी डिजाइन संभव है।
एक डिंपल जैकेट लेजर वेल्डिंग के फायदे हैं:
1. कम सामग्री के साथ तेज उत्पादन।
2. बहुत मजबूत, विश्वसनीय, निरंतर उच्च गुणवत्ता वाले वेल्ड।
3. स्टेनलेस स्टील, कार्बन स्टील, डुप्लेक्स, टाइटेनियम और कई अन्य मिश्र धातुओं की वेल्डिंग के लिए सुविधाजनक।
4. लेजर बीम द्वारा अपेक्षाकृत कम गर्मी-इनपुट की वजह से वेल्डिंग के दौरान कम विरूपण।
5. टैंक के अंदर प्रभावित नहीं है। कोई पुन: कार्य करने की आवश्यकता नहीं है, यहां तक कि सुरक्षात्मक फिल्म वेल्डिंग के दौरान भी रह सकती है।
6. असीमित अंडर-प्लेट मोटाई, क्योंकि लेजर बीम केवल एक तरफ से प्रवेश करती है।
7. जैसा कि किसी भी आकार को डिजाइन और वेल्डेड किया जा सकता है, अनुरूप समाधान बनाए जा सकते हैं।
8. श्रम की कम लागत और उच्च गुणवत्ता वाले अंतिम उत्पाद के साथ पूरी तरह से स्वचालित वेल्डिंग-प्रक्रिया।
अनुप्रयोग
प्लेट हीट रिकवरी यूनिट:
यह प्लेट और शेल हीट एक्सचेंजर का एक विशेष मामला है, जिसका उपयोग विभिन्न अपशिष्ट भाप और अपशिष्ट गर्मी को पुनर्प्राप्त करने के लिए किया जाता है।
डिंपल जैकेट
इसमें उच्च असर क्षमता है और विशेष डिजाइन द्वारा 5 एमपीए तक पहुंच सकता है।
किण्वन टैंक
जैकेट रिएक्टर
अन्य हीट एक्सचेंज जैकेट टैंक
सर्द प्रणाली
प्रशीतन प्रणाली में बाष्पीकरण के रूप में उपयोग किया जाता है
गिरने वाली फिल्म बर्फ पानी मशीन
लार्ज स्लिप आइस मेकर
डीह्यूमिडिफायर
डीह्यूमिडिफायर मुख्य रूप से कूलर, सेपरेटर आदि से बना होता है।
अनुकूलित
हम आपकी विशेष आवश्यकताओं को पूरा करने के लिए विभिन्न सामग्रियों और मनमाने आकार के गर्मी हस्तांतरण तत्वों को डिजाइन और गढ़ सकते हैं
हमारे बारे में
Jiangsu Hanpu मैकेनिकल टेक्नोलॉजी कं, लिमिटेड एक प्रोजेक्ट इंजीनियरिंग कंपनी है जिसे संयुक्त रूप से Jiangsu Saideli Pharmaceutical Machinery Co., Ltd., Jiangsu Zhongyi Environment Technology Co., Ltd., FERREO A / S in डेनमार्क, शंघाई Jiaotong University और नानजिंग किंग्रिट द्वारा स्थापित किया गया है। मशीनरी कं, लिमिटेड हनपू मुख्य परियोजनाओं में शामिल हैं, लेकिन इन तक सीमित नहीं हैं: एमवीआर वाष्पीकरण प्रणाली, पाउडर धोने का नमक और वैक्यूम नमक उत्पादन परियोजना, तेल टैंक कीचड़ सफाई परियोजना, लैंडफिल लीचेट उपचार परियोजना, संयंत्र / पशु तेल प्रसंस्करण उत्पादन लाइन, शहरी अपशिष्ट जल उपचार परियोजना, विभिन्न अपशिष्ट जल उपचार परियोजनाएं, और सीबीडी तेल निष्कर्षण उत्पादन लाइन।एपीआई उत्पाद प्रौद्योगिकी पैकेज का तकनीकी समर्थन और हस्तांतरण।मुख्य उत्पाद अपकेंद्रित्र श्रृंखला, बहु-प्रभाव और एमवीआर वाष्पीकरण और क्रिस्टलीकरण उपकरण, लेजर वेल्डिंग गर्मी हस्तांतरण बोर्ड, लिथियम बैटरी सामग्री मिश्रण उपकरण, दबाव पोत और टाइटेनियम, ज़िरकोनियम, निकल और अन्य गैर-मानक विशेष उपकरण हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
